Описание
HSJ522BЯвляется простым последовательным модулем чтения-записи, интерфейсКМОП-матрицаУровень, для использования с широко используемыми микропроцессорами (например, микрокомпьютером с одним чипомРукоятка)UARTИнтерфейс; при необходимости иПККогда последовательный порт компьютера подключен для связи, требуется дополнительное подключение.RS232Панель переключения 。
Пользователь через хост (включая микрокомпьютер с одним чипомРукоятка、DSPА такжеПКМашина и т. д.) отправка команды к модулю для осуществления контроля чтения-записи карты. Это руководство по применению будет фокусироваться на последовательном сообщении протокол и команда между модулем и хостом.
HSJ522Модули серии основаны на13,56 МГцЧастотаТорговая марка MifareМодуль чтения и записи карт, accord сISO14443AСтандарт, может поддерживатьMifare1 S50、Mifare1 S70、Торговая марка Mifare светильник、Торговая марка Mifare UltraLight、Торговая марка Mifare Pro。HSJ522СерияТорговая марка MifareМодуль чтения и записи прост в использовании, высокая надежность, несколько интерфейсов, небольшой размер и другие характеристики, это может помочь пользователям, быстро приносить Самые популярные на сегодняшний день бесконтактныеICИнтеграция технологии карты в систему, повышение качества продукции.
HSJ522BМожет быть настроен как модуль автоматического поиска карт, нет необходимости отправлять какие-либо команды к модулю после включения питания, если есть карта близко к модулю, он может пройти активноUARTОтправка номер карты 。
1,1Технический параметр
ОHSJ522Параметры модуля следующиеПоверхность1,5Показано 。
1,5 HSJ522Модуль Технические параметры
| Модель изделия | HSJ522Серия |
| Работа Расход | 30Ma/Прямой5 V; |
| Рабочая частота | 13,56Мегагерц |
| Расстояние чтения карт | 20~70Миллиметр (Mifare1Карта) |
| Интерфейс режим | UART |
| Скорость передачи данных | UART:9600~230400bit/s |
| Поддержка Тип карты | Mifare1 S50、Mifare1 S70、Торговая марка mifare UltraLight、Торговая марка mifare Pro |
| Линейка Дюймов | Тип разделения (без суффиксаT)18,5 мм × 37 мм × 5 мм |
1,2Предел параметр
1,6 HSJ522Предел параметр
| Модель | Параметр |
| Напряжение для заземления для каждого штифта | -0,5~+ 5,5 V |
| Антенна Модуль интеграцииVccНапряжение на землю | -0,3~+ 9 V |
| Антенна Сплит модульVccНапряжение на землю | -0,3~+ 7 V |
| Максимум на контактIOL | 20mA |
| Влажность (относительная влажность) | 5~95% |
HSJ522Предел параметров модуля заключаются в следующемПоверхность1,6Показано 。 выходите за "абсолютный максимальный рейтинг" работа на указанных значениях вызовет постоянное повреждение устройства. перечисленные выше оценки предназначены для нормальной работы устройства, функциональная работа устройства в этих условиях или за их пределами не включена. устройство не может работать под абсолютным максимальным рейтингом в течение длительного времени, в противном случае его надежность будет зависеть.
1,3Характеристики DC
VCC = + 5,0 в, Все устройства работают в рекомендуемом диапазоне температур-30~ 85℃В условиях, если не указано иное.
Поверхность1,7Характеристики DC
По-прежнему
Примечания:A.Стандартные значения трудно гарантировать, это значение измеряется при комнатной температуре.
B.После включения модуля необходимо подождать5 мсВыше время может работать стабильно.
C.Если требуется более высокое входное напряжение, пожалуйста, свяжитесь с нами.
1,4Посылка и механических размеров

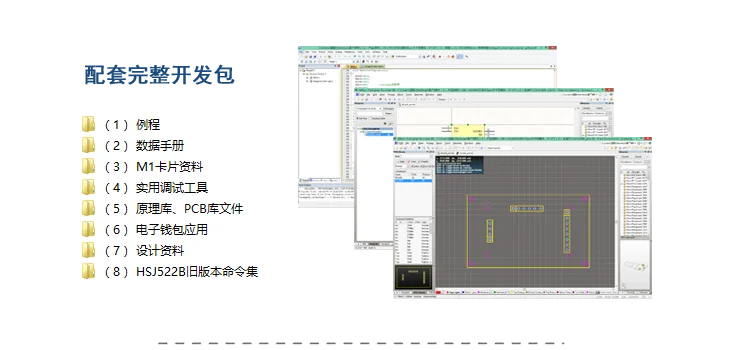

HSJ522Есть два посылка Модели модуля в соответствии с антенной интеграции:HSJ522ИHSJ522T。 Антенна разделениеHSJ522Посылка имеет следующие размерыТаблица размеров1,2Показанный, антенна, разделениеHSJ522Посылка имеет следующие размерыТаблица размеров1,3Показано, чтобы гарантировать, что целевая плата пользователя иHSJ522Размеры интерфейса последовательных модулей, пользователи могутWww.wisbetter.comПопасть наHSJ522Семья модуль каталогов иПечатная платаИнкапсуляции 。
