ICL7107 вольтметр DIY Электронный производственный комплект DC5V 35mA измеритель напряжения Цифровой вольтметр светодиодные модули аксессуар

Описание

Описание:

Название комплекта: ICL7107 вольтметр DIY Kit

Размер платы: 70,6*39 мм

Размер крепления головки: 77*40 мм

Размер окна дисплея: 51*24 мм

Электрические параметры:

Рабочее напряжение: DC5V

Рабочий ток: 35mA

Точность измерения: его можно откалибровать, чтобы получить более высокие осадки и никаких параметров в настоящее время.

Диапазон измерений: разделен на 3 файла, 0-2 в файл измерения небольшого напряжения

0-20 в файл измерения низкого напряжения

0-200 в, измерение более высокого напряжения.

Способ выбора диапазонов: паяльные соединения с выбором шестерни на плате,

Когда две точки файла 0-2 в спаяны вместе, и сопротивление паяльного резистора RX составляет 1 к, диапазон измерения составляет 0-2 в;

При пайке 2 точек 0-20 в файл вместе, RX Сопротивление пайки составляет 100 к, диапазон измерения 0-20 в;

При пайке 2 точек 0-200 в вместе, Сопротивление пайки RX составляет 1 м, диапазон измерений-0-200 В;

Дисплей оверрейнджа: первая позиция показывает 1 или-1

В комплекте, RX доступен в 100 K и 1 M, и покупатель выбирает пайки в соответствии с его диапазонами измерения. Этот вольтметр также можно заменить на амперметр. Способ изменения счетчика тока: печатная плата оставляет 2 Вт 0,1 Ом высокопрецизионное Сопротивление пайки на плате, припаяйте это сопротивление, и тогда RX не нужно паять. Это амперметр 0-2A.

Дисплей Цвет: красный

Инструменты, необходимые для производства: нужны мультиметры, электрические утюги и плоскогубцы для воды.

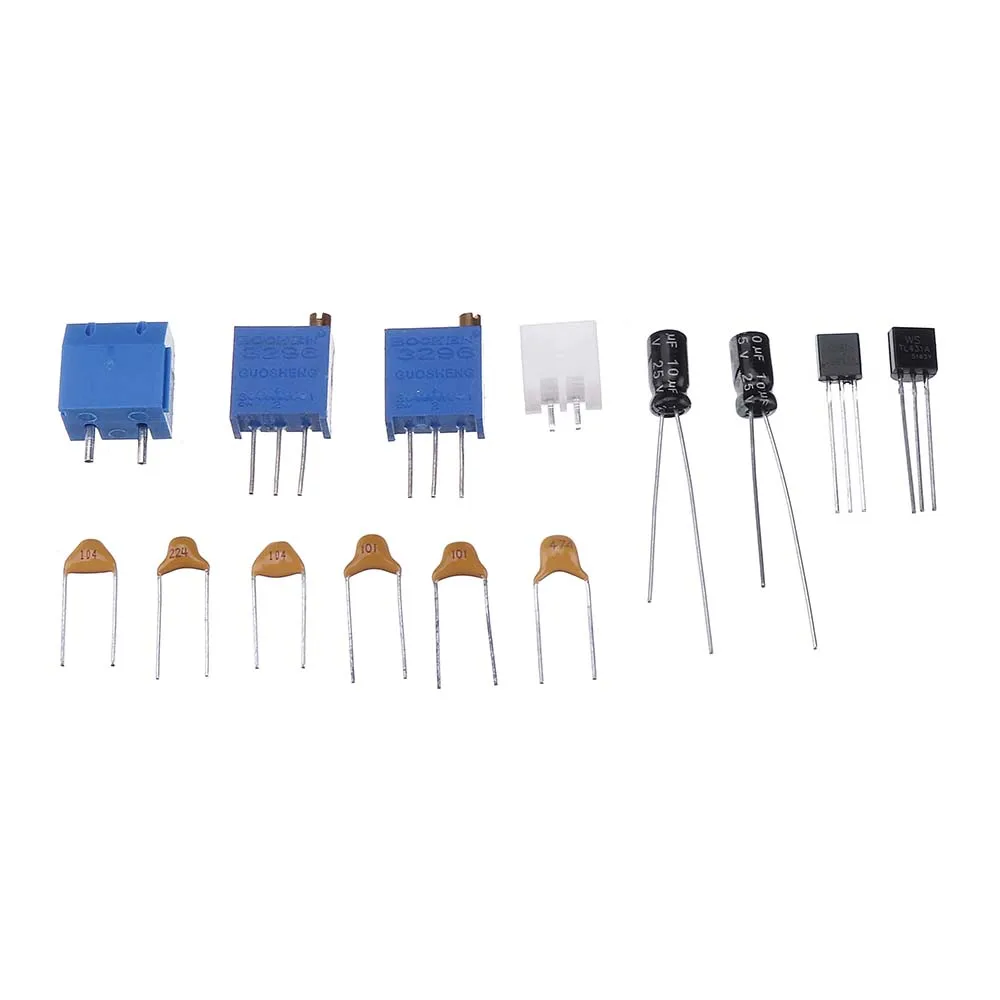

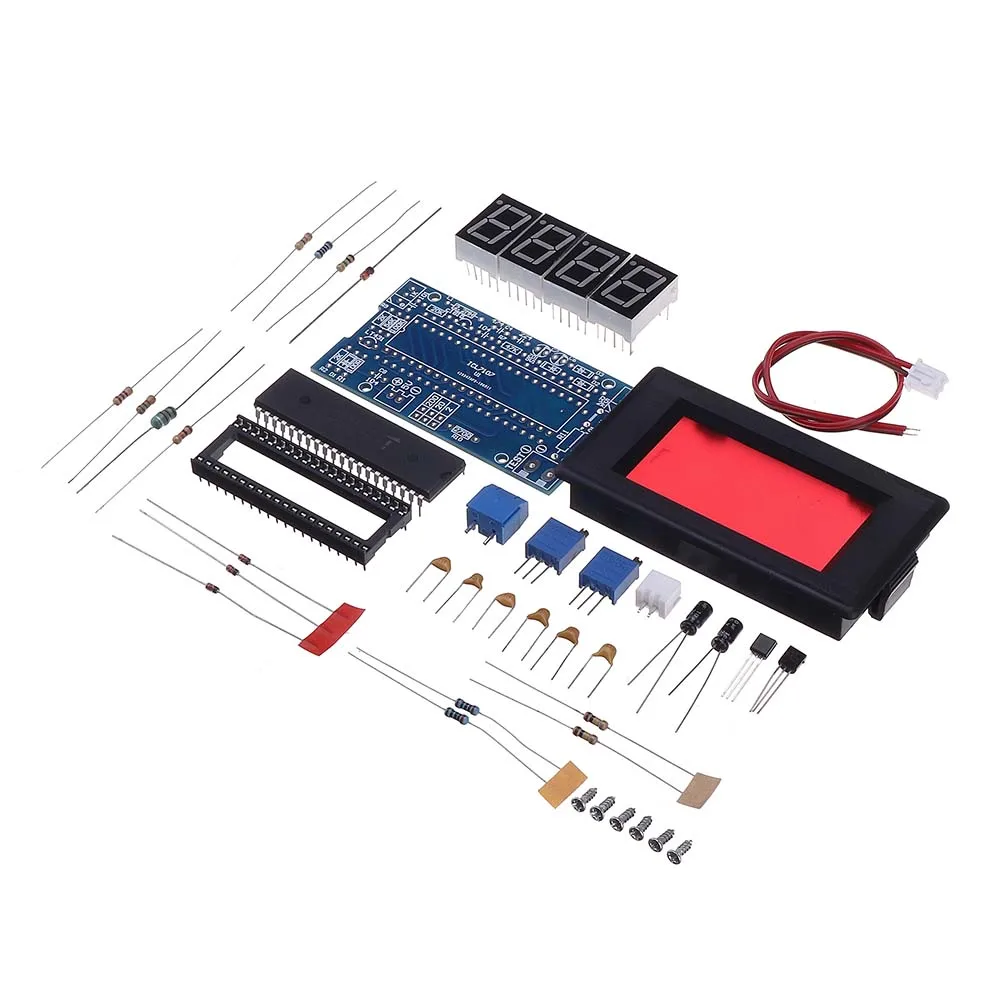

Посылка включает в себя:

1 x печатной платы

3x1N4148

1 х 5,1 В зенеровский диод

Резистор 100 Ом-1 шт.

Резистор 270 Ом-1 шт.

2x2 K резистор

1x20 K резистор

1 х 47 K резистор

1x56 K резистор

2 x резистор 100 K

Резистор 1 х 1 м

1x2,2 mH индуктор

Монолитный конденсатор 2x104

Монолитный конденсатор 2x101

Монолитный конденсатор 224-1 шт.

Монолитный конденсатор 474-1 шт.

2 x 10UF25V электролитический конденсатор

1 x C1815

1 x TL431

2x3296-202 потенциометр

1 x XH2.54-2P прямое сиденье

1 x XH2.54-2P линии

1 x KF301-2 сиденье

1 х 40 P держатель чипа

1 x LT7107 чип

4x0,56 одна обычная цифровая трубка

1 x чехол

4 x M2 * 6 Саморезов
