Инфракрасный модуль декодирования, инфракрасный беспроводной коммуникационный код, код для приема и передачи последовательной связи

Один 、 Функция Описание

1. Функция инфракрасного излучения

2. Функция инфракрасного кодирования.

3. Расширенный интерфейс с инфракрасным излучателем.

4. С функцией последовательной связи, уровень связи is5V ttl 。

5. Контроллер 99% инфракрасного формата устройства, например, большинство телевизоров, телеприставка, DVD, электрический вентилятор и другое электрооборудование.

6. SupportNEC кодирующий чип :( типичный кодирующий чип s: uPD6121, uPD6122, TC9012 и множество совместимых типов пленки, как PT2221, PT2222, SC6121, SC6122, SC9012 подождите)

7. Он может использоваться в качестве инфракрасной беспроводной передачи данных, передачи данных, инфракрасного управления и других функций

8. Скорость передачи данных по умолчанию to9600bps, набор последовательного порта to4800, 19200, 57600bps 。

9. Поддержка повторяющейся передачи кода, вы можете нажать и удерживать громкость в течение длительного времени +-или быстрый эффект кнопки вперед.

Два 、 Применение Сфера

Умный дом студента электронный дизайн инфракрасного к беспроводному интеллектуальному промышленному оборудованию управления

MP3 контроллер дистанционного инфракрасного управления инфракрасного декодирования оборудования электронный Строительный блок Комплект

Электронное оборудование для управления беспроводным инфракрасным дизайном инфракрасное оборудование для кодирования интеллектуальное автомобильное дистанционное управление

Три. Описание формата инструкции

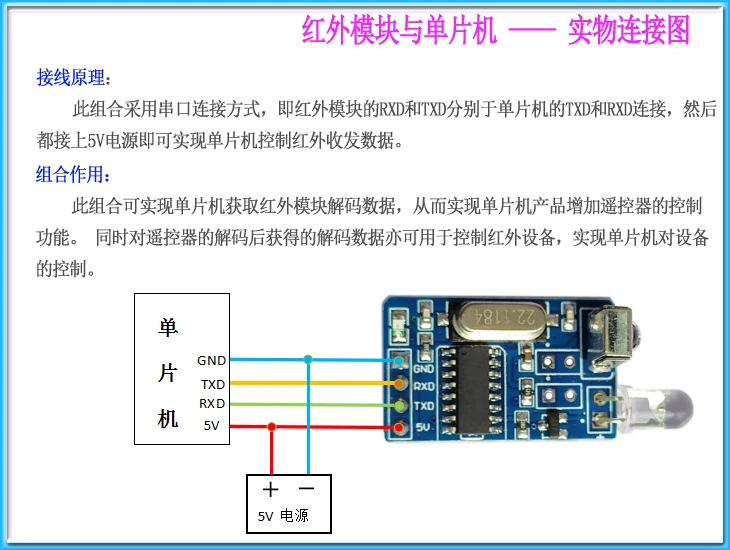

Четыре. Схема подключения

Пять 、 Применение метод

Использование этого модуля очень просто, давайте объясним его с электронными и неэлектронными majors:

Электроника Специальность:

Только нужно использовать информацию о последовательной связи одного микрокомпьютера, отправить указанную команду через последовательный порт для передачи модуля управления; работа инфракрасного кода через режим приема последовательного порта, получить информацию дистанционного управления кодированием.

Декодирование: не нужно отправлять инструкции при декодировании, просто возьмите головку приемника модуля выравнивания дистанционного управления и нажмите, в это время последовательный порт модуля выводит инфракрасный код.

Код (запуск): при кодировании, он должен отправить инструкции в соответствии с определённым форматом, отправить через компьютер или SCM серийный port5Byte16Binary инструкция, соответствующий кодированный инфракрасный сигнал может быть восстановлен.

Используйте этот инфракрасный трансивер, мы можем сделать инфракрасную передачу данных и контроль, покупатель 2set может завершить работу отправки и получения.

Неэлектронный основных:

Если вы не знаете SCM, вы можете использовать ourUSBturnTTLControl другие устройства с компьютером, после подключения цепи, верхняя компьютерная программа может просто отправить и получить инструкции, реализуйте функцию кодирования и декодирования.

1. Нецинфракрасная кодека модуль 1 блок

(Примечания: Этот модуль обычно должен использовать usbturnttl, DuPont линии и другие аксессуары, пожалуйста, выберите свой собственный)

1. Может ли управлять (или декодировать) телевизор, кондиционер и другие бытовые приборы?

Ответ: Этот модуль isNECCodec модуль, только supportneckended оборудование, мы не уверены, какие приборы имеют кодировку, он не предназначен для управления приборами. В основном для электронного профессионального пользовательского приложения.

2. Могу ли я выводить высокий и низкий уровень?

Ответ: Этот модуль является последовательной связью, без морейомута, нужно комбинировать один чип или другие серийные устройства для отправки и получения данных, осуществить функцию инфракрасного беспроводного управления.

3. Могу ли я использовать функцию инфракрасного барьера? Можем ли мы запускать ряд данных?

Ответ: Этот модуль не может использоваться для инфракрасной барьерной функции, инфракрасное излучение и прием независимы друг от друга и не могут работать в то же время; этот модуль не может отправить строку данных в одно время, может быть отправлен только в тайма5 байт, но он может быть отправлен несколько раз в ряд, пока данные не будут отправлены.

4. Нет ли основы для использования? Есть ли у вас поставщик или тестовая программа?

Ответ: без основания, этого не достаточно; этот модуль требует последовательной функции связи, такой как SCM или компьютер, byTTLlevel, электронные знания, источник модуля и тестер не предоставлены, поскольку разные одночиповые компьютеры имеют различные тестовые коды, и это просто серийная коммуникационная программа, вы можете найти свою собственную последовательную коммуникационную программа SCM через Baidu или другие способы изменения программирования.
