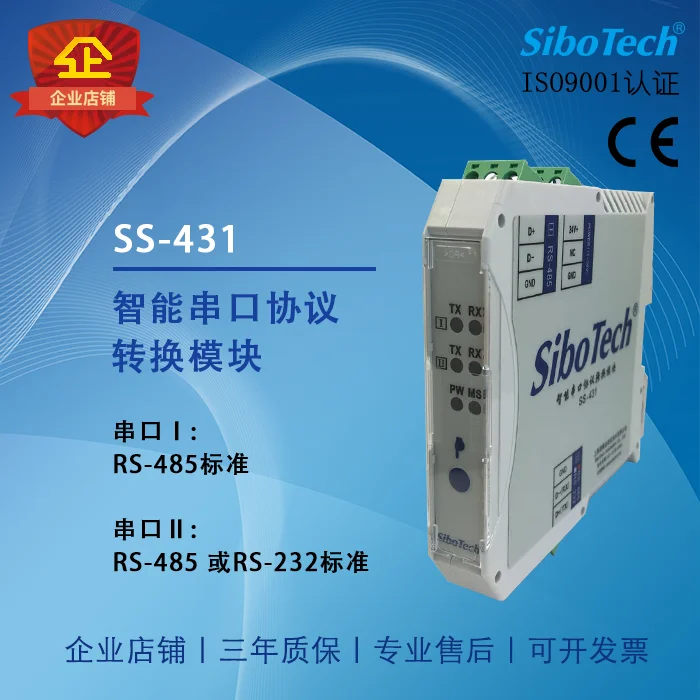

Интеллектуальный модуль преобразования последовательного протокола SS-431

Название: интеллектуальный модуль преобразования протокола последовательного порта

Модель: SS-431

Основное объяснение:

Подключите сотни устройств последовательного протокола toModbusBus; Интегрируйте устройства с несколькими модулями, сделайте manyModbusThe устройство доступно как устройство; нет needPLC, PCEtc. оборудование основной станции, может сделать обмен данными между рабскими устройствами; нет необходимости в разработке modbusagreement, легкое соединение с простым protocolModbusequipment; обеспечить услуги по разработке и настройке протокола

Характеристики продукта:

Там, где isRS-232/RS-485The интерфейсное оборудование может использовать этот продукт для обмена данными и передачи. as: HaveRS-485 интерфейсПреобразователь частоты, устройство защиты от запуска двигателя, интеллектуальные электрические приборы высокого и низкого напряжения, Электрический измерительный прибор, различные передатчики, интеллектуальное полевое измерительное оборудование,Прибор для измерения 、 PLCandPCWaitКонфигурация softwareSS-123Easy для doSS-431Configuration, не требуется сложное программирование, связь подключения может быть осуществлена за короткое время

Технические характеристики:

1. SS-431 с двумя последовательными портами, serial portⅠbyRS-485 standard, Serial portⅡbyRS-485 orRS-232standard (необходимо указать при заказе);

2. SS-431 Поддерживаемые типы протоколов: станция Modbusmaster, станция ModbusSlave, пользовательский протокол и общий режим (режим приема, Промежуточный режим);

3. Параметры последовательного порта:

①Режим работы: полудуплексный;

②Скорость передачи: 300, 600, 1200, 2400, 9600, 19200, 38400, 57600,

③ Биты данных: 8 позиций;

④Четность бит: ничего, нечетное, даже, знак, пространство опционально;

⑤Стоп-бит: 1, 2 бит на выбор;

4. Станция модбусмастер:

①Поддерживаемые функциональные коды: 01H, 02H, 03H, 04H, 05H, 06H, 0FH, 10hсигнальная функция;

②Поддерживаемые форматы: RTUFormat и asciiformat;

③ Функции: режим вывода команды записи непрерывный выход, выход запрещен или переменный выход опционально;

④Каждый мастер может быть настроен в most48stripModbuscommand;

5. Станция ModbusSlave:

①Поддерживаемые функциональные коды: 03H, 04H, 06H, 10hсигнальная функция;

②Поддерживаемые форматы: RTUFormat и asciiformat;

6. Общий режим:

①Он может быть разделен на тип вопросов и ответа и тип приема;

②Q & A опциональный заголовок кадра, данные, постоянное, проверка, хвост кадра и т. д., гибкая конфигурация;

③ Получение данных типа cacheable multi frame, Избегайте потери кадра, вызванной большим количеством мгновенных данных;

7. SS-431 допустимые Входные/выходные байты:

① Макс. Входные байты ≤ 1 Кбайт;

②Макс. Вывод байтов ≤ 1 Кбайт;

③ Входные байты + выходные байты ≤ 2 Кбайт;

8. Источник питания: 24VDC (11 V ~ 30 V), отходы питания: <140mA (DC24V);

9. Температура рабочей среды:-40 ℃ ~ 70 ℃; Влажность рабочей среды: 5% ~ 95% (без конденсации);

10. Встроенная Электростатическая защита: 15 кВ ESD; Изоляция порта связи: 3 кВ;

11. Механические Размеры: 18 мм (ширина) x 100 мм (высота) x 115 мм (глубина);

12. Установка: 35 мм Руководство;

13. Уровень защиты: IP20;
