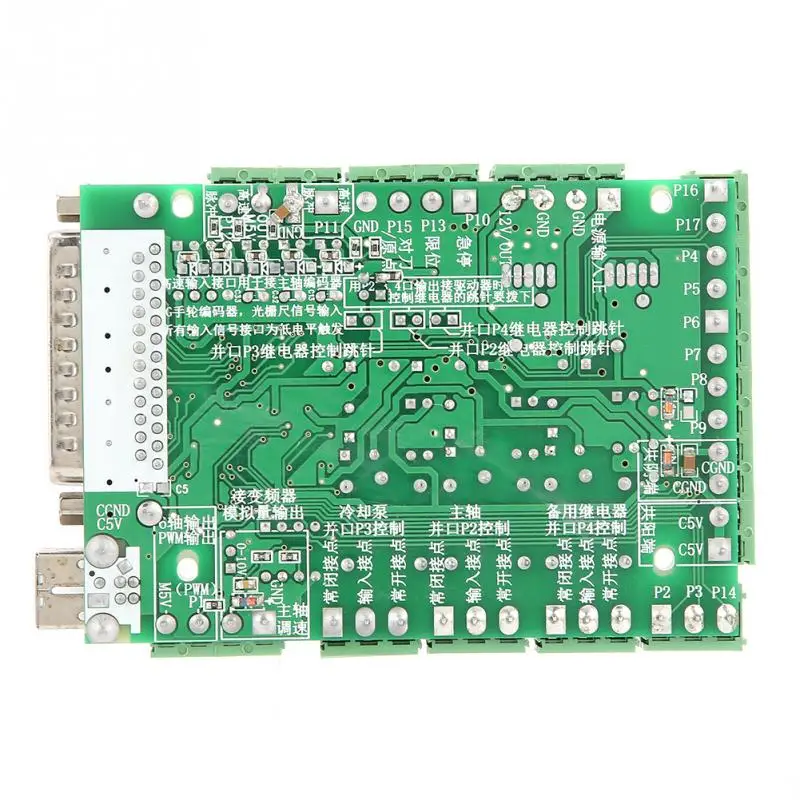

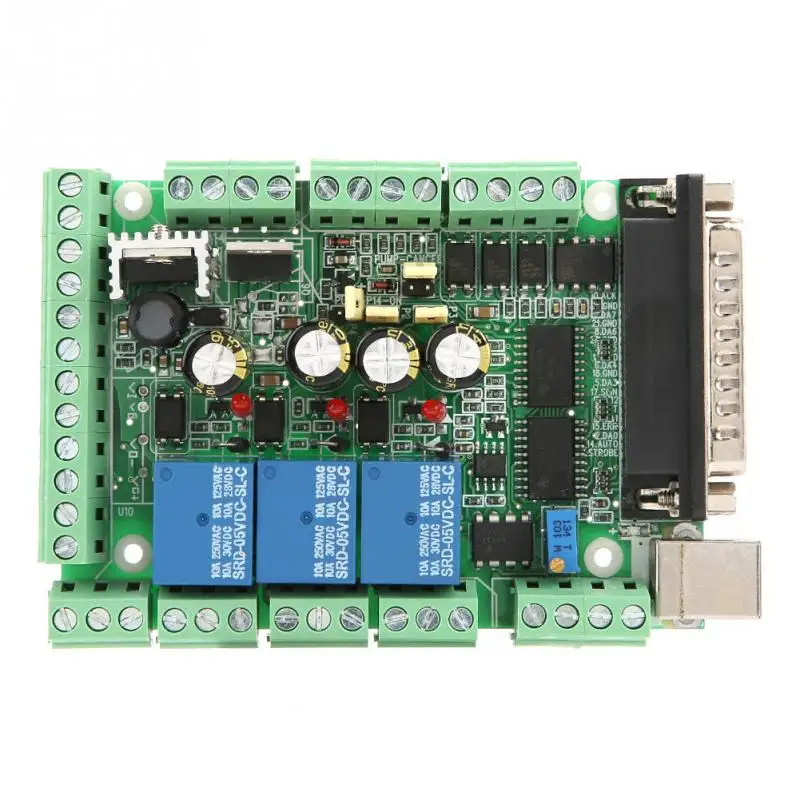

Интерфейс доска MACH3 Интерфейс доска DIY ЧПУ 6-коммутационная плата со стержнем шпиндель ЛКМ

MACH 3 CNC системы программного обеспечения, и периферийная машина динамического электрического. Это
Подходит для гравировального станка с ЧПУ, токарного станка с ЧПУ, плазменной резки с ЧПУ, лазера
Гравировальный станок, фрезерные станки с ЧПУ, обрабатывающие центры и другие станки.
С хост-компьютером и программным обеспечением серии MACH3, это может быть наиболее
Экономичная система чпу.

Особенности:

1. Для обработки сигналов ввода и вывода (ввода/вывода) используется специальный высокоскоростной чип. Он способен сделать машину работать стабильно, с особенностями коррекции и увеличения сигналов, которые снимают ненужные сигналы беспокоить.

2. Компьютер LPT порт предоставляет питание индивидуально, отделяясь от источника питания других частей. Поэтому компьютер и машинный инструмент изолируют эффективно. Это делает данные более безопасными, с дополнительной страховкой безопасности и стабильности.

3. Есть 5 входных сигналов, общающихся с хост-компьютером, которые изолированы оптическое соединение. Среди оптическое соединение изоляции, P11and P12 высокоскоростная, которая используется для подключения главного вала кодировщика, или же требующий сигнал, как ручное колесо A, B. 12V-OUT и 5V-OUT выходной интерфейс питания можно использовать для выбора необходимого питания, например, переключатель датчика Холла и бесконтактный переключатель. Есть 5 входных портов, набор для ограничения, начала, ножа, запуска, остановки, ввода скорости шпинделя, MPG вход и любой другой из 5 функций.

4. Есть 12 выходных сигналов, которые позволяют контролировать выход, поддерживая как можно больше 6 осевой связи. Некоторые из выходных портов являются многоразовыми функциями. Между тем, один порт может использоваться только в качестве одной функции.

5. Есть 3 воспроизведения, P2, P3 и P4, которые могут поддерживать Программирование программного обеспечения MACH3. Реле включено или выключено можно контролировать через контроль программного обеспечения MACH3. Каждое реле привлекло сигнальную лампу, которая более интуитивно понятна и удобна. 3 реле можно использовать для контроля открывания и закрытия жидкой охлаждающей жидкости, туман охлаждающая жидкость, Жидкостная охлаждающая жидкость и так далее. Они также могут использоваться для управления электромагнитным КЛАПАННОЕ устройство выключателя питания. P2 порт для шпинделя, P3 порт для охлаждающей жидкости, P4 порт можно определить.

6. Высокоскоростное оптическое соединение для контроля скорости вращения шпинделя. Выходной порт является параллельным портом P1, который может выводить PWM сигнал в пределах 2,5 кГц. На интерфейсной плате есть схема D/a, с PWM до 0-10 В. Цепь может выводить уровень 0-10 В для управления инвертором, который имеет только аналоговый контроль скорости на рынке. Таким образом, он может контролировать скорость вращения шпинделя. Важно, чтобы вывод PWM и 0-10 V выходы могли выбрать только один в два. Они не могут быть использованы одновременно.

7. Интерфейсная плата может быть соединена с катодом или общим выходом на шаговый привод, или сервопривод (Серводвигатель должен поддерживать цифровой сигнал). Выход-уровень 5 В.

8. Широкий источник питания входного напряжения: 15-32VDC. Функция предотвращения защиты обратного соединения. 2 группы выходного напряжения: напряжение 5 В и 12 В, выходная мощность 100 мА

Параметры:

Модель: MACH3V2.1-L

Вход напряжение: 16-35VDC

Перемещение по оси: 6

Длина кабеля USB: 1,5 м/4,9 фута

Параллельный Кабель Длина:1,5 м/4.9ft

Вес: Approx.368g/13 oz

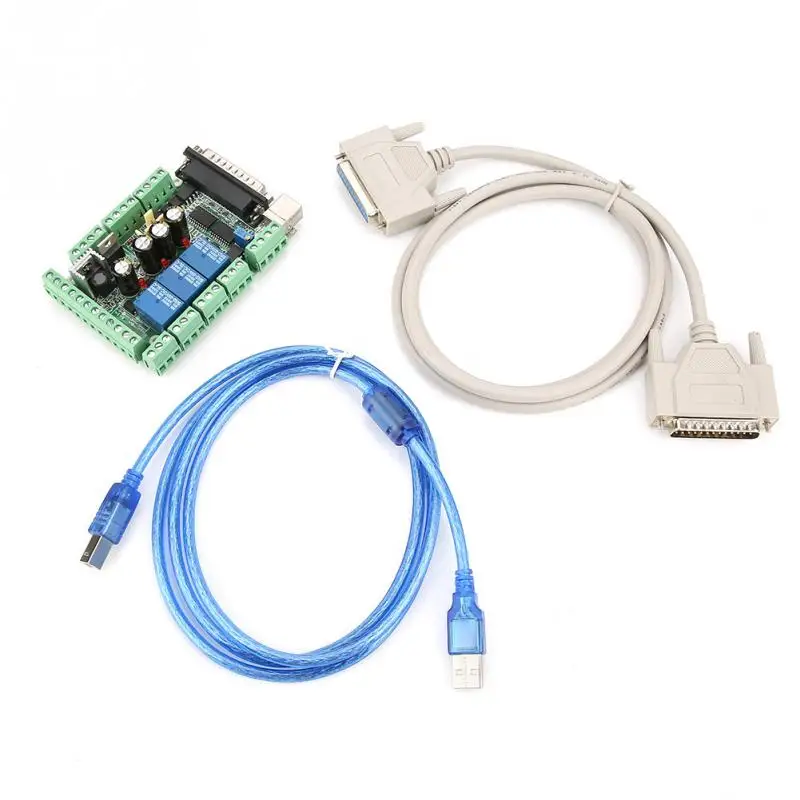

Посылка список:

1*6 осевой интерфейс доска

1 * USB кабель
1*25-pin параллельный кабель
