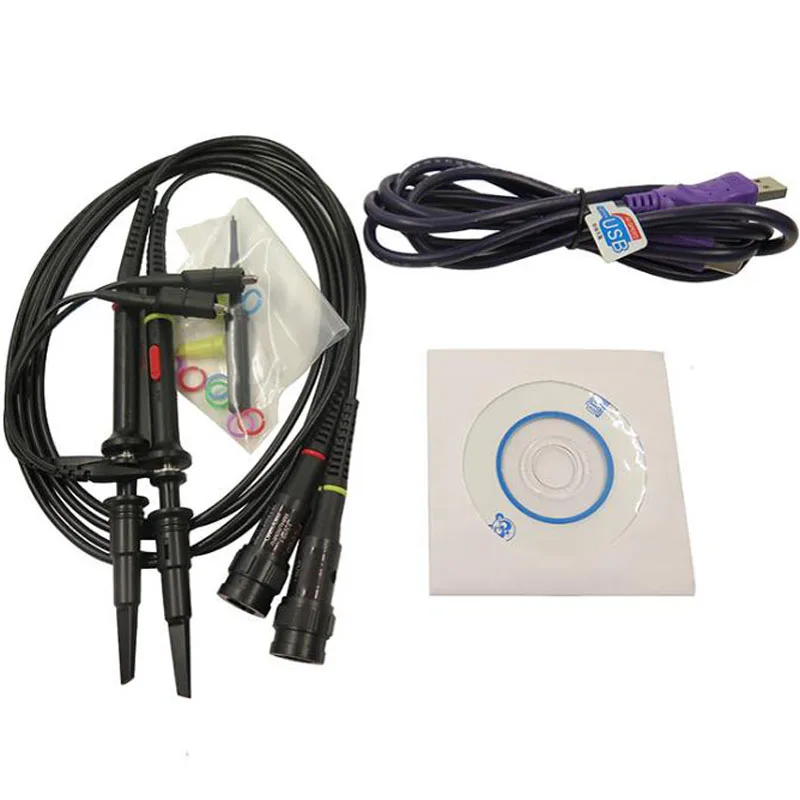

ISDS205A USB Виртуальный осциллограф Полоса пропускания 20 м выборка 48 м номер канала 2 анализатор спектра Регистратор данных (от 5081 руб.)

Описание

Параметры:

Цифровой осциллограф
Каналы	2
Импеданс	1mом 25pF
Соединительная муфта	От источника переменного или постоянного тока
Разрешение по вертикали	8Bit
Диапазон усиления	-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10)
Вертикальная точность	± 3%
Развертки диапазон	1ns-20s
Вход защиты	Диода, 50Vpk
Autoset	Да (от 10 Гц до 20 МГц)
Режим запуска	Авто, нормальный и сигнал
Триггер Тип	Нет, поднимающийся край, падающий край, Поднимающийся край или падающий край
Уровень триггера	Да
Источник запуска	CH1, CH2
Буфера Размеры	1 Мб/ч
Пропускная способность	20 МГц
Макс образец	48 мс/с
Вертикальная установка	CH1, CH2, ADD, SUB, MUL
Дисплей режим	X, Y-T и X-Y
Измерений	Да
Волна спасти	Osc (частный), Excel и Bmp

Анализаторы спектра
Каналы	2
Пропускная способность	20 МГц
Алгоритм	FFT (18 окон), корреляция, спектр мощности
БПФ точек	8-1048576/CHN
БПФ измерения	Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR
Фильтр обработки	Пихтовый фильтр поддерживает произвольный диапазон методов выборки частоты, и прямоугольник, Бартлетт, треугольник, косин, ханнинг, Бартлет, ханнинг, гамминг, Блэкман, блэкман_харрис, Туки, нуттолл, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконных методов. Поддержка фильтра IIR "Butterworth", "Chebyshev I", "Chebyshev II", "Elliptic" тип фильтра

Регистратор данных
Канал	2
Импеданс	1mом 25pF
Соединительная муфта	От источника переменного или постоянного тока
Разрешение по вертикали	8Bit
Диапазон усиления	-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10)
Образец	1 канал: 1 K ~ 24 M Hz 2 канала: 1 K ~ 16 M Hz
Сохраните файл	Максимальный 4G, время записи, связанные с частотой дискретизации

Двухканальный цифровой осциллограф ISDS205A с "низкой стоимостью, высокой производительностью" в качестве целей дизайна. Хорошо спроектированная полоса пропускания 20 м, частота дискретизации 48 м, 2 канала, чередование поддержки X, Y и XY, чередование рисунка двухканального виртуального осциллографа, спектрального анализатора, регистратора данных. Устройство связывается с ПК через высокоскоростной USB2.0. ISDS205A USB Виртуальный осциллограф Полоса пропускания 20 м выборка 48 м номер канала 2 анализатор спектра Регистратор данных
