Описание
Для производства арматуры требуется следующая информация и требования к производству:
Макет печатной платы файл, (portel99, powerPCB, DXF, GORBER формат может быть) если нет файла изображения, вам нужно предоставить пустой PCB для копирования.
Используйте инструмент для рисования, чтобы пометить положение тестовой точки на печатной плате, где тестовый зонд должен быть размещен на печатной плате, чтобы выбрать точки.
Пожалуйста, предоставьте печатную плату с припаянным устройством, чтобы облегчить дизайн и производство; (вы также можете взять естественное изображение PCB, спереди, сбоку, снизу, и отметьте высоту самых высоких частей погружения). В особых случаях вам необходимо предоставить физические предметы, такие как позиционирование пластиковых деталей и форма. Части, формы PCBs и т. Д.
Другие требования к производству, такие как: выключатель питания, розетка, дисплей, тестовая плата и т. Д. Должны быть помещены на приспособление, и должны быть предоставлены физические или размерные чертежи вышеуказанных аксессуаров.
Если вам нужен друг, пожалуйста, сначала свяжитесь с нами, вы можете указать информацию или позвонить нам.

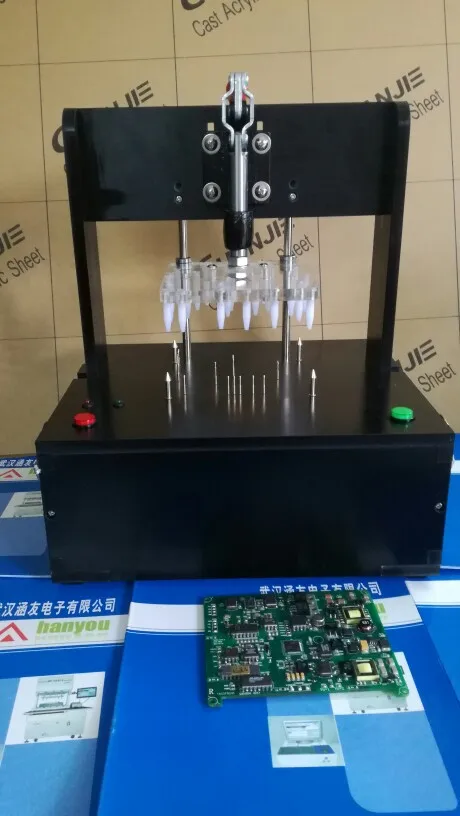

FCT с функцией испытательном стенде
1. Разработан с электрической деревянной доской, акрилом, испытательным зондом;
2, конструкция проста, тест на 90 градусов по вертикали вниз, может эффективно осуществить различные точные испытания.
Пневматический зажим
Пневматическая структура, экономия труда и быстрый; материал рамы-акрил, бакелит, стекловолоконная доска, алюминиевый сплав опционально; машина может быть повторно использована, экономия стоимости; Используется для двустороннего испытания циферблата; подходит для испытания плотных компонентов и SMT подложки с множеством компонентов; таких как: cd-rom, DVD, MP3, Компьютерные периферийные устройства и другие продукты.
ИКТ испытательном стенде
1. Изготовлен из импортных материалов;
2. Линейный рог и игольчатая доска легко заменить;
3. Различные игольчатые кровати ICT могут быть разработаны в соответствии с различными моделями ICT клиентов.
BGA испытательном стенде
1. Он принимает ручную конструкция «раскладушка» и прост в эксплуатации;
2. Пластина давления BGA на верхней крышке принимает спиннинговую структуру, и давление стабильно, обеспечивая равномерное давление BGA без смещения;
3. Специальный выступ головки зонда может пронзить оксид слоя паяльного шара, и контакт является надежным, не повреждая паяльный шар;
4. Высокоточный паз позиционирования или направляющее отверстие обеспечивает точное позиционирование BGA и высокую эффективность тестирования;
5, с использованием плавающей пластины структуры, для BGA IC мяч можно измерить без шара;
6, материал зонда: импортная серия из твердой стали (позолота);
7. Зонд можно заменить, техническое обслуживание удобно, и стоимость низкая;
8, минимальный размер может быть установлен на расстоянии 0,4 мм.
Печь для олова приспособление
1. Избегайте контакта с золотыми контактными отверстиями из-за ручного касания;
2. Покрыть нижнюю часть SMT, чтобы включить местную сварку через стандартное сварочное оборудование;
3. Предотвращает деформацию подложки;
4. Стандартизация ширины производственной линии;
5, использование многомодового отверстия может повысить производительность;
6. Предотвращает проливание олова на поверхности подложки;
Рабочие вспомогательное крепление
Использование инструментов для сборки продукта может эффективно повысить эффективность производства продукции, качество и уменьшить появление дефектных продуктов.
Чтобы избежать ненужных хозяйственных споров, пожалуйста, внимательно изучите следующие инструкции:
