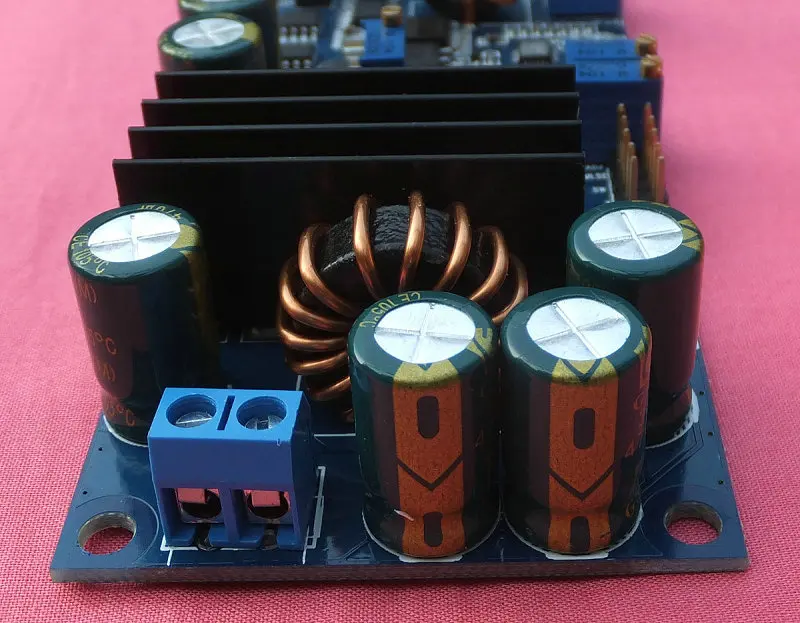

UPS-1228-12Высокая эффективность источник бесперебойного питания постоянного тока модуля питания, предназначены для приложений, требующих dc резервное питание. модуль имеет широкий диапазон входного напряжения, который поддерживает свинцово-кислотный аккумулятор, литий-ионный, литий-полимерный и литий-Железный фосфат батареи в качестве резервные батареи. Он имеет идеальную функцию управления зарядкой. Между тем, схема регулирования напряжения на плате автоматически поднимает напряжение, которое может непосредственно обеспечить питание постоянного тока к оборудованию после стабилизатор напряжения. при переключении между входной источник питания и батареей выходное напряжение стабильно, и работа нагрузки не влияет.

Когда Входная мощность заряжена, модуль заряжает аккумулятор и выводит стабилизированную мощность на устройство. когда Входная мощность выключена, модуль автоматически переключается на Блок питания аккумулятора и обеспечивает стабилизированный источник питания устройства. Время переключения составляет 0, что не повлияет на работу нагрузки. Когда батарея работает, бортовой MCU будет контролировать напряжение аккумулятора в режиме реального времени. Когда аккумулятор разряжается до заданного порогового напряжения, источник питания автоматически выключает выход и войдет в режим сна с низким энергопотреблением. только когда вход заряжен или напряжение батареи восстановлено до порогового напряжения запуска может быть начат источник питания.

Обратите внимание, что зарядная часть этого модуля-это зарядка. Входное напряжение должно быть на 1 в выше, чем напряжение отключения зарядки заряженного аккумулятора перед зарядкой.Например, в аккумуляторе используется свинцово-кислотная батарея 12 В с напряжением отключения зарядки 13,8 В, поэтому Входная мощность должна быть 14,8 В ~ 28 В постоянного тока. В качестве входного питания мы можем выбрать Общий адаптер питания 19 В или 24 В.

Модуль оснащен схемой регулирования напряжения, которая автоматически поднимает напряжение. Независимо от того, сколько Вольт Входной источник питания или напряжение батареи, выходное напряжение можно отрегулировать произвольно от 3 В до 28 В.

Характеристики зарядки

Выход стабилизатор напряжения характеристика

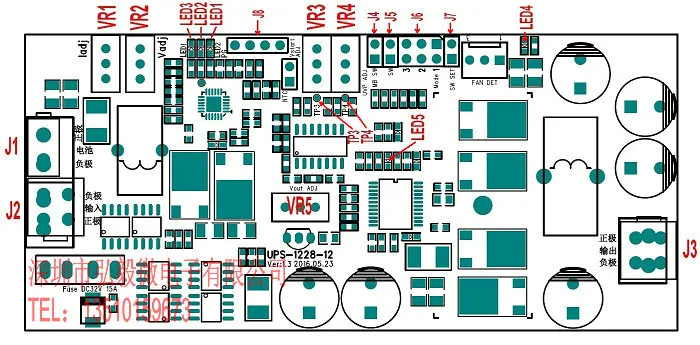

J1: Интерфейс батареи (положительный и отрицательный) 5557-2 p

J2: интерфейс входного питания 5557-4 p

J3: интерфейс выходной мощности 5557-4 p

J4: материнская плата вкл/выкл контрольный выход. как резервное питание компьютера, модуль может контролировать материнскую плату, чтобы выключить машину через J4, и отправить инструкции к материнской плате, чтобы выключить, когда батарея находится под напряжением.

J5, J7:

J7 открытая схема: закройте пусковой блок питания J5, выключите блок питания при отключении и включите блок питания только после повторного отключения J5 и затем закрывайте.

Короткое замыкание J7: закройте пусковой блок питания J5, выключите блок питания при отключении и автоматически Начните питание, когда J5 закрыт. По умолчанию J7 открытая цепь

Пользователь может выбрать подходящий режим запуска в соответствии с практическими требованиями

J6: Перемычка настройки задержки (этот Перемычка применяется только при загрузке компьютерной материнской платы, в противном случае он не установлен (т. Е. Режим 0)

J8: светодиодный 1-светодиодный 3 Внешний свинцовый терминал, когда требуется внешний светодиодный, выход из этого гнезда.

VR1: регулятор тока зарядки потенциометра

VR2: потенциометр регулятора напряжения зарядки

VR3: пороговый потенциометр регулятора напряжения для запуска батареи

VR4: защита от недостаточного напряжения, пороговый потенциометр регулятора напряжения

VR5: потенциометр регулирования выходного напряжения

LED1: входной индикатор питания, синий. Входная мощность включена, когда нормально

LED2: Эта лампа включена, красная и выключается после зарядки

LED3: Эта лампа включена, зеленая и выключается после зарядки. когда батарея разряжается, напряжение батареи опускается ниже порогового напряжения VSTART, и осветительная лампа. когда напряжение батареи ниже порогового напряжения защиты напряжения VUVP, источник питания не может быть запущен. Этот свет мигает дважды, указывая на напряжение батареи.

LED4: индикатор выходного напряжения, красный, когда есть выходное напряжение, выход выключен

Инструкция по использованию:

Пожалуйста, не внимательно прочитайте следующие инструкции перед использованием этого модуля, чтобы избежать ненужных потерь. установка неправильного напряжения зарядки, тока зарядки и выходного напряжения повредит модуль, аккумулятор и даже нагрузку. перед проводкой, пожалуйста, не подтвердите положительную и отрицательную полярность аккумулятора и источника питания. Неправильное подключение или обратное соединение может привести к повреждению модуля или батареи

1. Подключите входную мощность

Напряжение входной мощности должно быть не менее 1 в выше, чем напряжение отключения аккумулятора, в противном случае его нельзя заряжать. например, если напряжение отключения зарядки 12 В свинцово-кислотного аккумулятора составляет 13,8 В, то следует выбрать блок питания выше 14,8 в, 16 В, 19 в и 24 В являются приемлемыми.

2. Регулировка напряжения зарядки

Не подключайте батарею в первую очередь, Используйте мультиметр для отслеживания напряжения аккумулятора в конце модуля, и Отрегулируйте потенциометр VR2 на плате, чтобы напряжение зарядки отвечало требованиям аккумулятора. отрегулируйте напряжение зарядки по часовой стрелке и против часовой стрелки.

Обратите внимание, что при регулировке напряжения зарядки напряжение зарядки постоянно меняется. Это импульсное напряжение, которое зарядное устройство автоматически обнаруживает аккумулятор и выходы. все, что вам нужно сделать, это отрегулировать максимальное напряжение скачка до соответствующего значения. не подключайте Аккумулятор для регулировки напряжения зарядки, иначе он выгорит модуль или аккумулятор.

Различные батареи имеют разное напряжение отключения, пожалуйста, отрегулируйте в соответствии с спецификациями аккумулятора. Напряжение отключения зарядки от обычной батареи является следующим:

Когда входное напряжение ниже рекомендуемого напряжения в таблице, оно не будет заряжаться.

3. Отрегулируйте ток зарядки (батарея должна быть отрегулирована после полной разрядки, в противном случае ток не регулируется правильно. Емкость аккумулятора слишком маленькая, чтобы отрегулировать ток.

После регулировки напряжения зарядки Подсоедините батарею, намотайте Амперметр на положительный электрод электрода, поверните ток зарядки для регулировки потенциометра VR1, обратите внимание на амперметр, и Отрегулируйте ток зарядки до соответствующего значения. отрегулируйте ток зарядки по часовой стрелке и Увеличьте его против часовой стрелки.

Батареи различной емкости обладают различными токами зарядки. как правило, ток быстрой зарядки составляет 0,3-0,4 раз емкости аккумулятора, в то время как медленный ток зарядки составляет около 0,2 раз емкости аккумулятора. например, мой литиевый аккумулятор составляет 10 Ач, и ток быстрой зарядки может быть установлен как 10ah× 0. 4 = 4A, И время зарядки составляет около 2,5 часов. медленный ток зарядки можно установить как 10ah× 0. 2 = 2А, и время зарядки составляет около 5 часов. для определенного тока зарядки, пожалуйста, обратитесь к спецификации, предоставленной производителем батареи.

4. Отрегулируйте пороговое напряжение VSTART

Пороговое напряжение VSTART батареи в 4 раза превышает напряжение TP3 тестовой точки. Нажмите следующую формулу для пробного расчета:

VSTART = VTP3 x 4 (V)

Отрегулируйте VR3 и отслеживайте напряжение тестовой точки TP3 с помощью вольтметр до соответствующего значения.

Типичные значения порогового напряжения VUVP и VSTART различных батарей защита от недостаточного напряжения:
