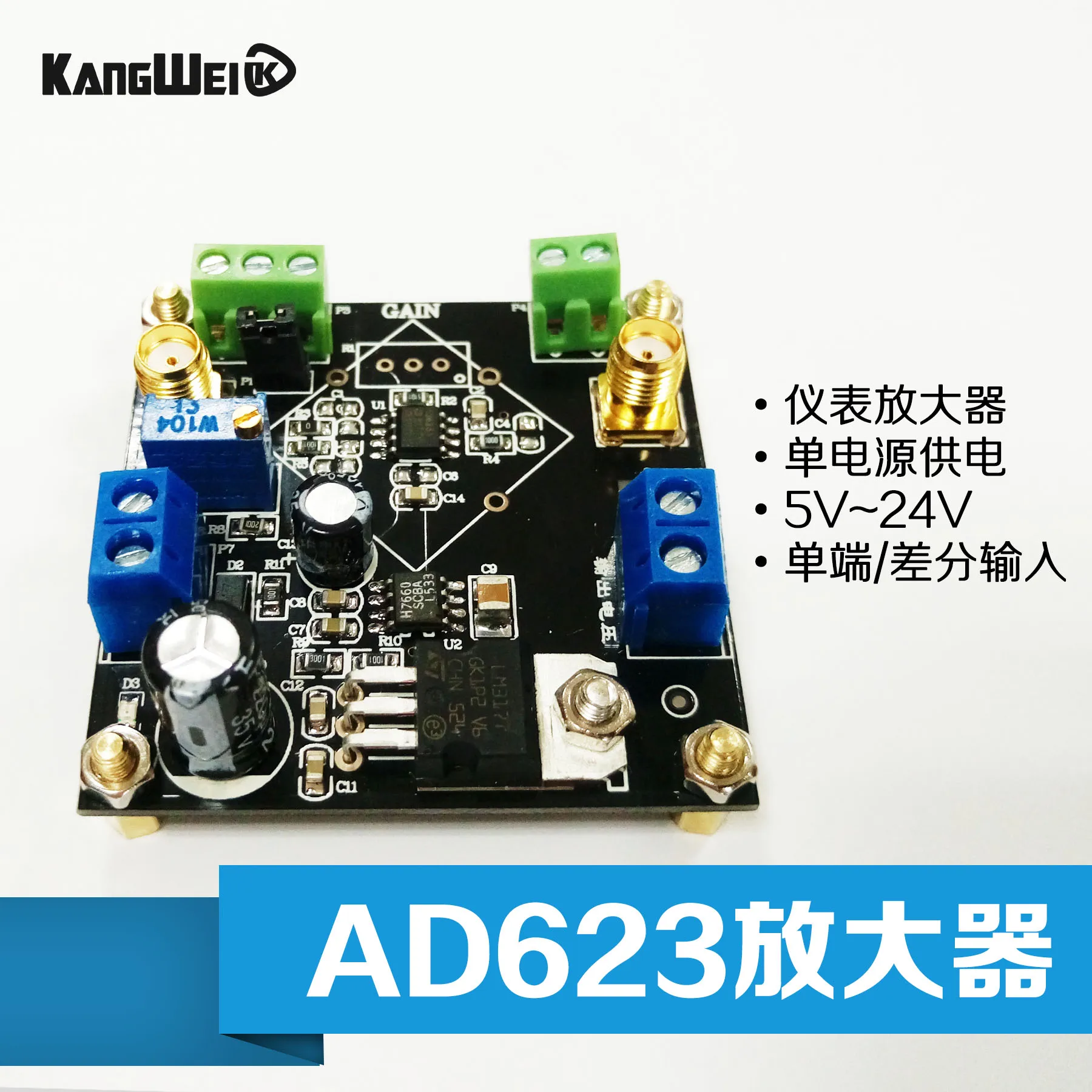

Измерительный усилитель AD623 модуль усилителя напряжения Регулируемый одиночный источник односторонний/дифференциальный микро сигнал

Наш магазин находится на shelfAD620/623 после одного модуля питания, он был хорошо получен нашими клиентами, в основном отражен в: маленький и изысканный модуль, черное масло оседает золото, подлинный чип, отличная производительность усиления, слабый эффект обнаружения сигнала хороший, один источник питания удобный, много хороших отзывы, такие как Небольшие помехи сигнала бортовой крышки экрана, поэтому для этой модели с защитным покрытием 620/623 были сделаны некоторые тесты параметров, я надеюсь, что это может помочь многим покупателям. технология Conway всегда была предана исследованиям и разработкам сложных и практичных аналогов Модули 。

МодульнаяНазвание: AD620/623 программируемый усилитель

МодульнаяБлок питания: 5V-24VFine, но это зависит от выходного напряжения ребенка (если клиенту требуется выходное напряжение 5V, thatAD62XSerial chips are±3. 8 VLeft и правый источник питания, есть разница давления в чипе регулятора, поэтому предложение все еще выше than12VBetter одиночный источник питания)

МодульнаяРазмер: 50 мм X 50 мм

МодульнаяПропускная способность: При высоком gainAD620/623 ниже than50KHz, больше, чем при низком gainad1 MHz

МодульнаяВход Тип сигнала: Одиночный сигнал или дифференциальный сигнал

МодульнаяМаксимальное увеличение: Больше чем в 2000 раз (измеряется), из-за большого усиления, форма волны сильно колеблется в полосе, многоступенчатое усиление рекомендуется для высокого усиления

МодульнаяНасыщенность амплитуда выходного сигнала: Пиковое значение переменного тока is10Vpp (± 5Vpp)

Фиксированное выходное напряжение: 5 V-10 V (по умолчанию shipment5V)

МодульнаяХарактеристика: Ad620это низкая стоимость, высокоточный измерительный усилитель, только одно внешнее сопротивление требуется для установки усиления, диапазон усиления is1to10000 。 этот модуль может быть увеличен 1000 раз, Обычная схема, мини, разумный дизайн, макет и проводка, материал и благородный, подходит для разработки проекта и студенческого конкурса. наш laestad620есть две модели., один Является фиксированной версией усиления (с металлический экран Чехол), другой является регулируемой версией усиления (без металлический экран Чехол), оба имеют фиксированное напряжение на выходе, для удовлетворения потребностей клиентов, скольжения и не сварки во время доставки, он оснащен защитным покрытием + изменение скольжения, пользователи могут выбрать в соответствии с их потребностями.

Применение предложения:1. Этот модуль применим к усилению сигналов выше 100 микровольт, также обратите внимание, что, хотя Максимальное увеличение, приведенное в официальном руководстве, составляет 10000 раз, но он не может достичь этого значения в фактическом использовании, Эффект усиления входного сигнала Сигналы с разными частотами и размерами могут быть разными, на Фактическое увеличение влияет пропускная способность продукта усиления и напряжение питания, то есть, максимальная выходная мощность ОП усилителя не превышает питания Напряжение 。

2. Продукт усиления полосы пропускания усилителя (обозначается asGBWP, GBW, GBPorGB) является продуктом полосы пропускания усилителя и усиления полосы пропускания, это простой параметр для измерения производительности усилителя 。 когда частота достаточно высокая, увеличение пропускной способности продукта является постоянным. asad623продукт усиления полосы is800KHz, это означает, что когда частота is800KhzTime, Коэффициент усиления устройства снижается до коэффициента усиления. при этом точка = 1. В то же время, он показывает, что усилитель can800KHzWorking на частоте, которая не искажает входной сигнал. потому что продукт усиления и частоты является определённым, поэтому, когда одно и то же устройство должно get10Double gain time, это может only80 kHzFrequency operation of 。

МодульнаяОтгрузочная ведомость: Модуль объекта (Защитная крышка предоставляется по умолчанию + регулируемое скольжение) + схема PDFSchematic + послепродажная техническая поддержка

1. Многие клиенты задают вопрос, AD620andAD623Difference, почему разработать два одинаковых модуля, как выбрать?

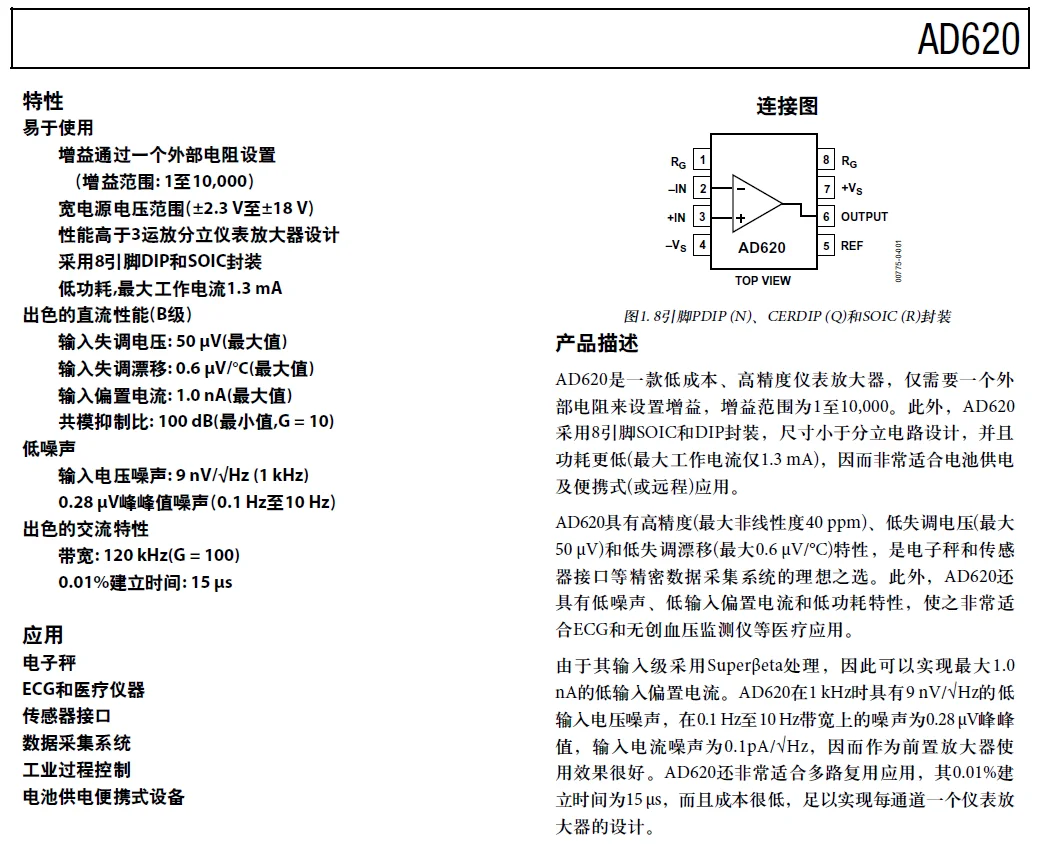

AD620Parameter Введение:

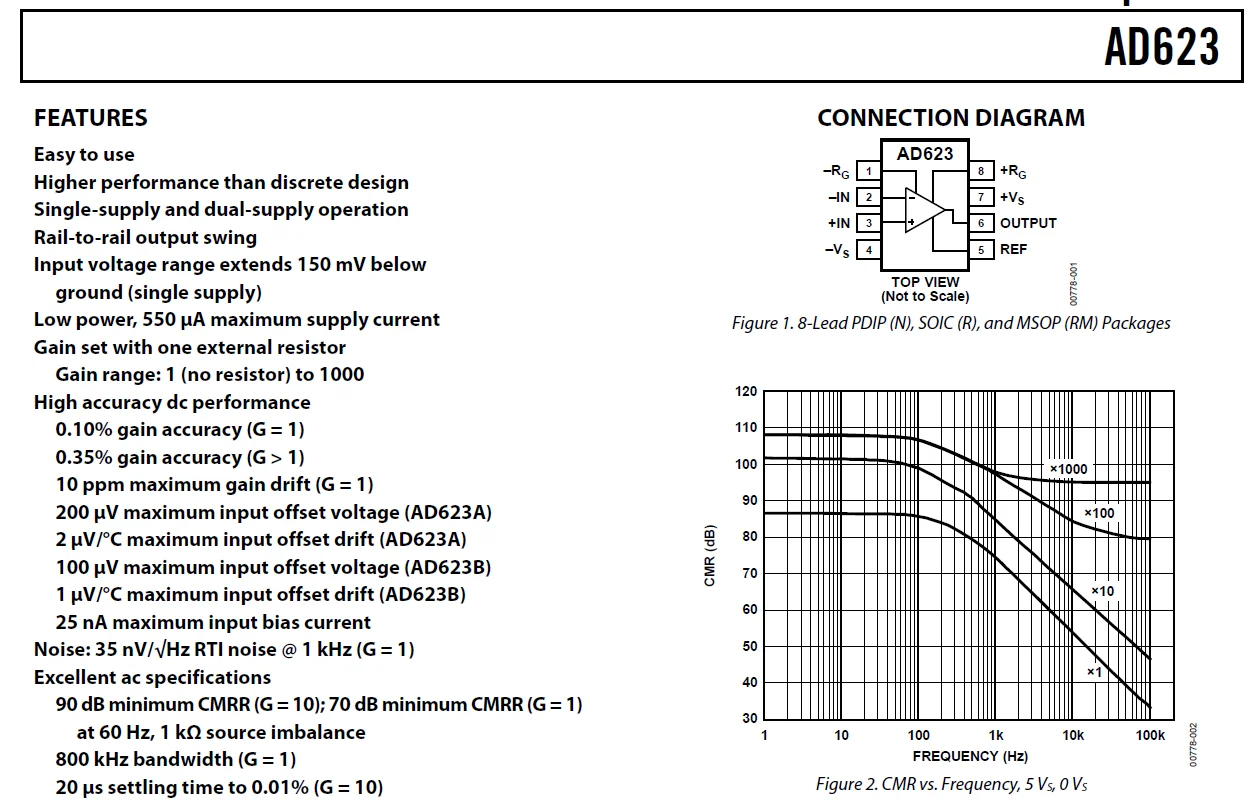

AD623Parameter Введение:

В фактическом использовании, AD623thanAD620Easy в использовании., firstad623одиночный источник питания доступен, железнодорожная работа и выпуск, howeverAD623 (±6V @ max) диапазон питания ofAD620 (±18V @ max) гораздо меньше, thereforeAD623More подходит для интеграции в условиях низкой мощности и низкого напряжения. secondlyad623внутренний коэффициент смещения ofad620гораздо меньше, когда мы на самом деле отладочиваем Модуль, мы обнаружили, что, ad623нет необходимости регулировать смещение, сигнал переменного тока в основном симметричен относительно нулевой точки, howeverAD620Special bias circuit должен быть отрегулирован, устранить компоненты постоянного тока, достичь симметрии нулевой точки 。 lastad623andad620различная пропускная способность, ad620пропускная способность немного шире ThanAD623 。

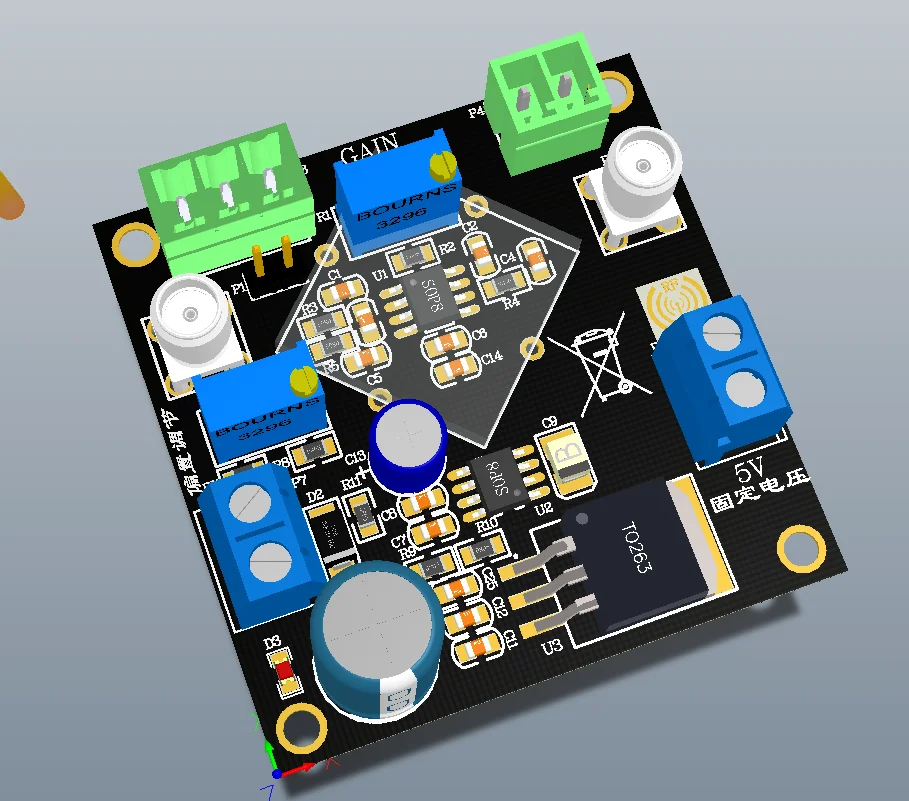

2. 3D упаковка:

3. Схема функций модуля:

4. Питание на дисплее модуля:

5. Тест усиления модуля :( 1 KHzSignal test, Входная амплитуда is2mVpp)

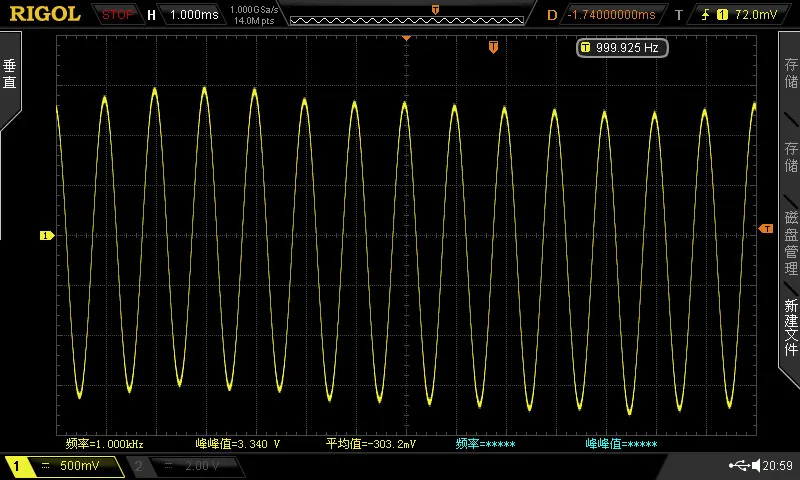

Максимальный коэффициент усиления: увеличение 3,3vpp больше чем 1500 раз (мы можем видеть, что волна в полосе сильно колеблется, это нормально)

Выходное пиковое значение: 2 VppAbout усиление несколько: 1000 раз

Выходное пиковое значение: 1 VppAbout усиление несколько: 500 раз (мы можем видеть, усиление небольшое., в полосе плоскостности формы волны)

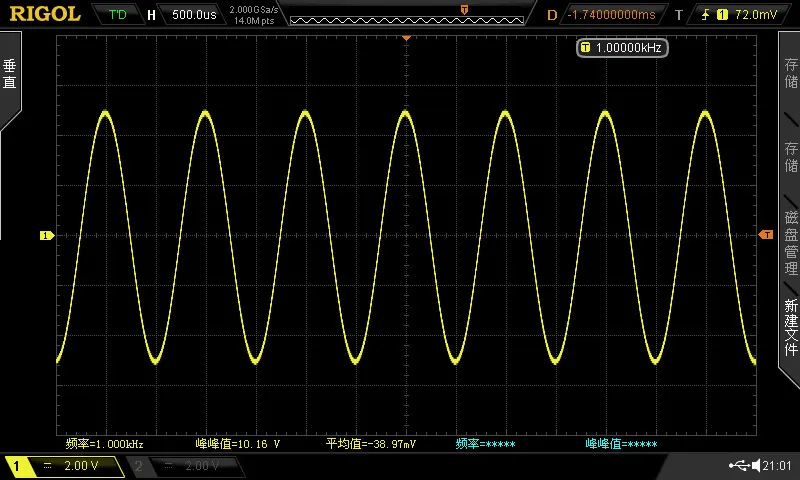

6. Модуль максимальной выходной амплитуды насыщенности сигнала переменного тока тест: input1KHzsignal, output±5Vpp = 10 vppмаксимальное выходное пиковое значение модуля достигается влево и вправо

7. Модуль частоты точки вывода дисплея:

1 Hztest сигнала

50 Hztest сигнала:

100 Hztest сигнала:

500 Hztest сигнала

1 KHztest сигнала

10 KHztest сигнала

50 KHztest сигнала

100 KHztest сигнала

200 KHztest сигнала
