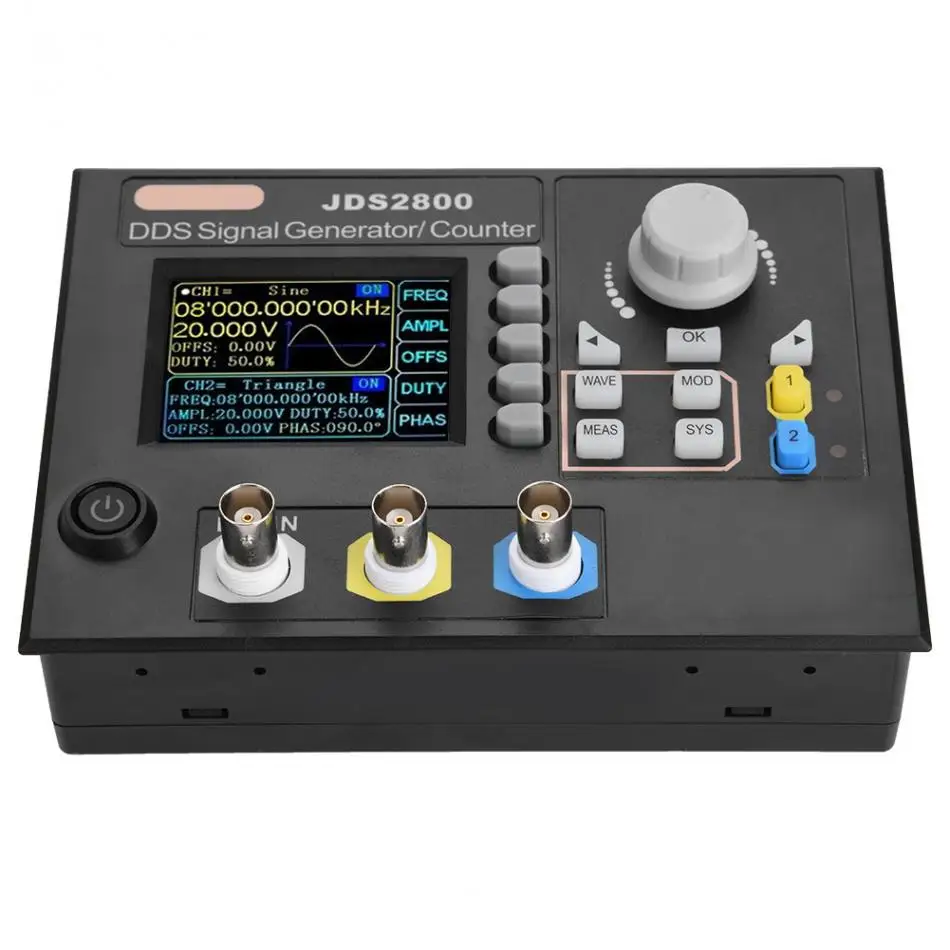

JDS2800 60 МГц двухканальный генератор AC100-240V DDS функция произвольный цифровой осциллограф с программным обеспечением

Описание

JDS2800 60 МГц двухканальный генератор AC100-240V DDS функция произвольные цифровой осциллограф W/программное обеспечение

Двухканальный генератор сигналов серии JDS2800 объединяет несколько функций в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, развертки, счетчик и частотомер и т. д. инструмент принимает технологию прямого цифровой синтезатор (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это большой испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Особенности:

1. Принять 320*240 2,4 "TFT цветной ЖК-дисплей дисплей, одновременно отображать параметры CH1 и CH2;Возможность воспроизводить узоры произвольной формы сигнала;

2. использовать мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобно для работы;

3. Максимальная выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (дополнительно), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит

4. полностью независимый выход двух каналов, синхронизация работы и регулируемая фазовая разница

5. большое улучшение для работы с квадратной волной, квадратный частотный диапазон до 25 МГц без искажений

6. 60 групп произвольной функции хранения волн, глубина памяти каждой группы составляет 2048*14 бит;

7. высокочастотная точность и разрешение: точность частоты до 10 (-6) величины, общий диапазон разрешения частоты составляет 0,01 UHZ

8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, диапазон амплитуды составляет 0Vpp ~ 20Vpp

9.Рабочий цикл каждого канала можно регулировать самостоятельно, регулировка разрешения составляет 0.1%

10.Функция развертки: Линейная развертка и логарифмические функции развертки; 0,1 s-999,9 s Время развертки, вперед, назад и круглые направления развертки

11.С импульсными поездами лопнула Выходная функция: позволяют единичному выходу 1 ~ 1048575 произвольных импульсных поездов

12.Функции измерения: может измерять частоту сигнала, цикл, положительный/отрицательный импульс ширина и рабочий цикл; 1 Гц ~ 100 МГц диапазон частот

13.-Диапазон смещения постоянного тока 9,99 В ~ 9,99 в, разрешение смещения: 0,01 в

14.С функцией вывода цифрового сигнала, выходной диапазон CMOS 0 ~ 10 в

15.Функция хранения: может хранить 100 групп параметров, установленных пользователем, и извлекать в любое время

Функция счетчика: с режимами подключения постоянного и переменного тока

16.Функция произвольного редактирования волн: пользователь может отредактировать произвольную волну на ПК, а затем загрузить для вывода с инструмента

17.Функция связи: ПК может использоваться для управления инструментом

18. С выходной защитой от короткого замыкания: весь выход сигнала может работать 60 s под нагрузкой короткого замыкания

Параметры:

Напряжение:AC100-240V

Тип(Необязательно): Штепсельная вилка США 60 МГц, штепсельная вилка ЕС 60 МГц

JDS2800-60MHz

Частоты характеристики:

Диапазон синусоидальной частоты: 0 ~ 60 МГц

Квадратный Частотный диапазон: 0 ~ 25 МГц

Диапазон частот треугольника: 0 ~ 25 МГц

Диапазон частот импульса: 0 ~ 6 МГц

Цифровой диапазон частот ttl: 0 ~ 6 МГц

Произвольный диапазон частот волны: 0 ~ 6 МГц

Квадратный Время нарастания: ≤10nS

Диапазон регулировки ширины импульса: 25nS-4000 S

Точность частоты: ± 20 ppm

Стабильность частоты: ± 1 ppm/3 h

Следующие технические индикаторы одинаковы для всех 3 моделей

Сигнала Технические характеристики:

Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, регулировка ширины импульса и времени цикла), произвольная волна, КМОП, уровень постоянного тока, полуволна, полная волна, pos-лестница, neg-лестница, шум, экспоненциальный подъем, экспоненциальное падение, тон, cink pulse, lorentz pulse и 60 видов определяемых пользователем сигналов.

Вертикальное разрешение волны: 14 бит

Частота дискретизации сигнала: 266 MSa/s

Длина волны: 2048 точек

Подавление синусоидальной гармонии: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)

Синусоидальные гармонические искажения: <0.8% (20 Гц ~ 20 кГц, 0 дБм)

Квадрат и пульс-Overshoot (квадрат): ≤5%

Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%

Волновая линейность рампы: ≥98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:

Диапазон амплитуды: частота <10 МГц, 0-20VPP; Частота> 10 МГц, 0-10Vpp.

Разрешение амплитуды: 1 мВ

Стабильность амплитуды: ± 5%/5 h

Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)

Сигнала Технические характеристики:

Выходное сопротивление: 50Ω± 10% (типичное)

Защита: короткое замыкание 60 S не будет повреждено

Смещение DC:

Диапазон регулировки смещения: амплитуда выхода> 2 V,-9,99 V ~ 9,99 V; 0,2 V

Разрешение смещения: 0,01 в

Фазы Технические характеристики:

Диапазон регулировки фаз: 0 ~ 359,9o

Фазы Разрешение: 0.1o

Выход ttl/COMS:

Низкий уровень: 0,3 в

Высокий уровень: 1-10 в

Повышение уровня/время падения: ≤20ns

Внешние функции измерения:

Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц

Функция частотного метра-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s

Функция счетчика-область подсчета: 0-4294967295

Функция счетчика-Режим соединения: 2 режима соединения, DC и AC

Функция счетчика-режим подсчета: ручная работа

Диапазон входного сигнала: 2-20 Vpp

Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)

Измерение периода: 0,01 US (разрешение), 20 s (максимальное время измерения)

Развертки функции:

Развертки канал: CH1 или CH2

Тип развертки: Линейная развертка, бревенчатая развертка

Время развертки: 0,1 s ~ 999,9 s

Диапазон настройки: произвольно установить между начальной точкой и стоп-точками

Направление развертки: вперед, назад и в оба конца

Общие технические параметры:

Тип дисплея: 2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка-Количество: 100 групп

Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных из 00 в состоянии повышения по умолчанию)

Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию boost 15 групп)

Режим интерфейса: USB к серийному интерфейсу

Интерфейс расширения: существует серийный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития.

Скорость связи-стандарт: 115200 bps

Протокол связи-принять команду: режим линии, открытый протокол

Мощность питания: DC 5 V±0. 5 V

Процесс производства: технология поверхностного монтажа, масштабная интегральная схема, высокая надежность, длительный срок службы

Пользователь может установить ВКЛ или ВЫКЛ с помощью процедуры

Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки

Размеры: 15,5*11,5 см/6,1 * 4.5in
Вес: Approx.730g ~ 780g/25,7 oz ~ 27,5 oz

Посылка список:

1 * генератор сигналов DDS

1 * CD

1 * Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Out: 5.0V-2.0A)

1 * USB кабель для передачи данных

1 * BNC-BNC кабель

1 * кабель BNC-Clip
