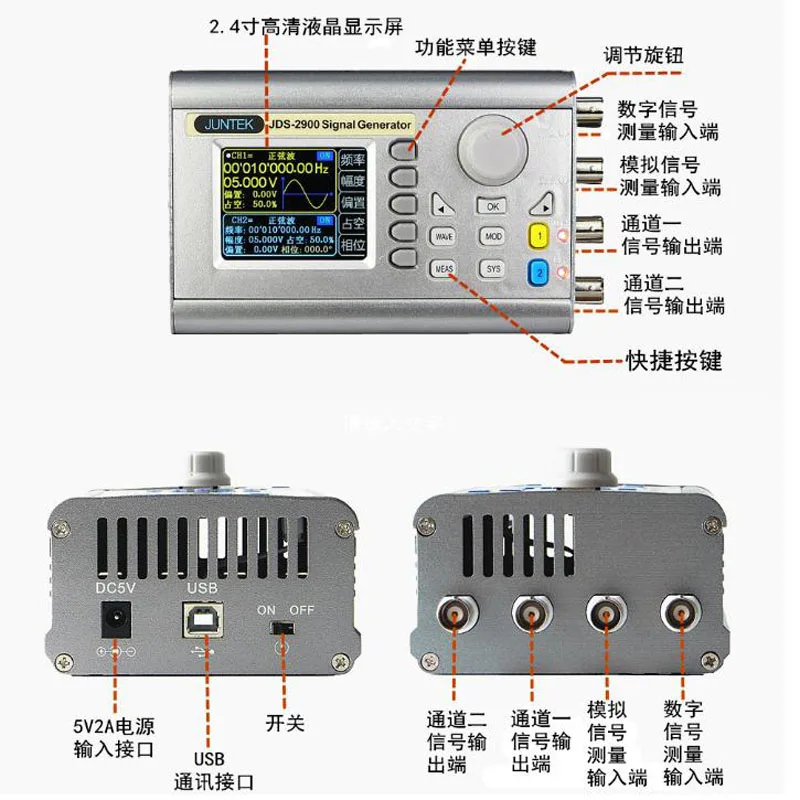

| Особенности: 1: с использованием 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, может воспроизводить пользовательский шаблон формы волны. 2: использование DDS прямой цифровой синтез технологии для генерирования точных, стабильных, низких искажений выходных сигналов. 3: самый большой. Выход частоты (Синусоидальная волна) вверх to3MHz/15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), 266MSa/s частота дискретизации и 14-bit в вертикальном направлении. 4: полностью независимый двухканальный выход, синхронная работа и регулируемая разница фазы. 5: Производительность квадратной волны значительно улучшается, и квадратная частота может достигать 15 МГц без искажений. 6: 60 наборов произвольных функций хранения волн, каждый набор глубины хранения 2048*14 бит. 7: высокая точность и разрешение частоты: точность частоты до 10 ^ (-6) и общее разрешение частоты 0,01 Гц. 8: Высокое разрешение амплитуды: минимальное разрешение амплитуды до 1 мВ, а диапазон амплитуды от 0Vpp до 20Vpp. 9: рабочий цикл каждого канала можно регулировать независимо от 0.1% до 99.9% с регулировкой разрешения 0.1%. 10: ширина импульса и время импульсного цикла можно точно отрегулировать, диапазон регулировки 30nS-4000S 11: функция сканирования: линейное сканирование и логарифмическая функция сканирования; Время сканирования 0,1 s-999,9 s; обратное, обратное и круглое направление сканирования. 12: с функцией импульсного импульса, он может выводить 1 ~ 1048575 произвольной импульсной последовательности в блоке. 13: Функция измерения: может измерять частоту сигнала, период, положительный/отрицательный импульс в ширину и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон. 14:-9,99 V ~ 9,99 V DC диапазон смещения, разрешение смещения: 0,01 V. 15: с функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В. 16: функция хранения: Он может хранить 100 наборов параметров, заданных пользователем, и извлекать их в любое время. 17: функция счетчика: с режимами соединения постоянного и переменного тока. 18: Функция настройки произвольной формы: пользователи могут отрегулировать произвольные формы s на ПК и загружать ихПриборе. 19: функция связи: ПК может использоваться для управления прибором. 20: с выходной защитой от короткого замыкания: все выходы сигнала могут работать в течение 60 с при нагрузке короткого замыкания.
| Частотная характеристика |
| JDS2900-15M | JDS2900-30M | JDS2900-40M | JDS2900-50M | JDS2900-60M |
| Синус Частотный диапазон | 0 ~ 15 МГц | 0 ~ 30 МГц | 0 ~ 40 МГц | 0 ~ 50 МГц | 0 ~ 60 МГц |
| Квадратный Частотный диапазон | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц |
| Треугольники Частотный диапазон |
| Импульсный Частотный диапазон | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц |
| Ttl Цифровой частотный диапазон |
| Произвольная волна Частотный диапазон |
| Квадратный времени нарастания импульсов | ≤25nS | ≤20nS | ≤15nS | ≤15nS | ≤15nS |
| Длительность импульса: диапазон регулировки | 150nS-4000S | 60nS-4000S | 40nS-4000S | 30nS-4000S | 30nS-4000S |
| Мининум разрешением частоты | 0,01 & микро; Гц (0,00000001 Гц) |
| Точность частоты | ± 20ppm |
| Стабильность частоты | ± 1ppm/3 h |
| Сигналов характеристика |
| Сигналов | Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, КМОП, уровень постоянного тока, полуволна, полная волна, pos-лестница, Neg-лестница, шум, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательской формы. |
| Сигналов в вертикальном направлении | 14 бит |
| Сигналов частота дискретизации | 266MSa/s |
| Сигналов длина | 2048 точек |
| Синуса | Гармоническое подавление | ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц) |
| Суммарный коэффициент гармонических искажений | <0.8% (20 Гц ~ 20 кГц, 0dBm) |
| Квадратная и импульсная | Выброс (квадратный) | ≤5% |
| Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% |
| Пандус волна | Линейность | ≥98% (0,01 Гц ~ 10 кГц) |
| Выход характеристики |
| Диапазон амплитуды | Frequency≤10MHz | 10 МГц <Frequency≤30MHz | Частота> 30 МГц |
| 0Vpp ~ 20Vpp | 0Vpp ~ 10Vpp | 0Vpp ~ 5Vpp |
| Разрешение амплитуды | 1mV |
| Амплитуда стабильности | ±0. 5%/5 ч |
| Амплитудно-это действительно плоский экран | ± 5% (<10 МГц); ± 10% (> 10 МГц) |
| Сигналов Выход |
| Выход сопротивление | 50Ω±10% (Типичный) |
| Защита | Короткое замыкание 60 S не будет повреждено |
| DC офсетная печать |
| Офсетная печать диапазон регулировки | Выходная амплитуда> 2 в | 0,2 в <Выходная амплитуде22в | 0 <Выходная амплитуде≤0. 2 в |
| -9,99 В ~ 9,99 в | -2,5 В ~ 2,5 в | -0,25 В ~ 0,25 в |
| Офсетная печать Разрешение | 0,01 V |
| Фазы характеристика |
| Фазы диапазон регулировки | 0 ~ 359.9o |
| Фазы разрешение | 0.1o |
| Ttl/COMS Выход |
| Низкий уровень | <0,3 V |
| Высокий уровень | 1 V ~ 10 V |
| Рост уровня/время падения | ≤20ns |
| Измерение наружных размеров Функция |
| Частотомер функция | Диапазон измерения частоты | 1 Гц ~ 100 МГц |
| Измерение | Время ворот непрерывно регулируется между 0,01 S ~ 10 s |
| Функции счетчика |
| Подсчет область | 0-4294967295 |
| В сочетании режим | 2 вида режимов соединения, DC и AC |
| Подсчитывая режим | Руководство по эксплуатации |
| Вход сигнала Диапазон напряжения | 2Vpp ~ 20Vpp |
| Длительность импульса: измерение | 0.01us (разрешение), 20 s (максимальное время измерения) |
| Период измерения | 0.01us (разрешение), 20 s (максимальное время измерения) |
| Развертки Функция |
| Развертки канала | CH1 или CH2 |
| Тип развертки | Линейная развертка в надутом виде журнала развертки |
| Время развертки | 0,1 s ~ 999,9 s |
| Диапазон настройки | Произвольный набор между начальной и стоп-точками |
| Развертки направление | Вперед, назад и круглый ход |
| Общие технические параметры |
| Дисплей | Дисплей типа | 2,4 дюймовый TFT цветной ЖК-дисплей |
| Хранение и загрузка | Количество | 100 групп |
| Расположение | От 00 до 99 (извлеките данные по умолчанию) |
| Произвольная волна | Кол-во | От 1 до 60, всего 60 групп (по умолчанию 15 групп) |
| Интерфейс | Интерфейс режим | USB к последовательный интерфейс |
| Расширения интерфейса- | Есть последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития. |
| Связь скорости | Утвердить стандарт 115200bps |
| Протокол передачи данных | Используйте режим командной линии, открытый протокол |
| Мощность питания | Напряжение диапазон | DC5V±0. 5 V |
| Производственный процесс | Технология поверхностного монтажа, крупная интегральная схема, высокая надежность, длительный срок службы |
| Предупреждение тон | Пользователь может установить или выключить по процедуры |
| Эксплуатационных характеристик | Полная кнопка управления, ручка непрерывной регулировки |
| Условия окружающей среды | Температура: 0 ~ 40 °C Влажность: <80% |
| Вес | 800 г |
| Размер | 156*96*56 мм |
   | 156*96*56 мм |
