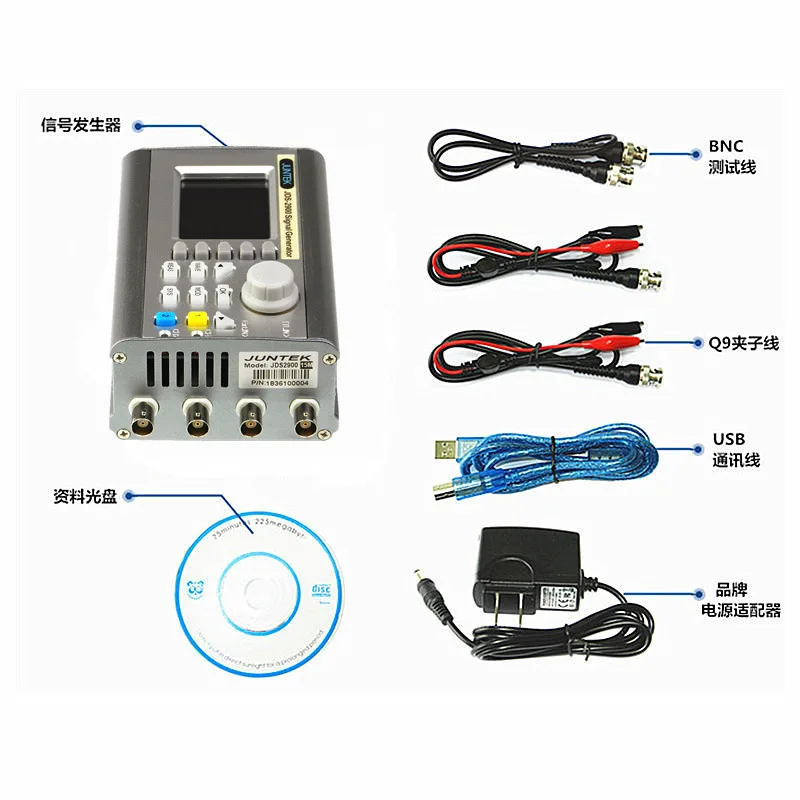

JDS2900 30 МГц генератор сигналов DDS произвольной формы импульсный частотомер переносной цифровой контроль двухканальный (от 4318 руб.)

Описание

30 МГц полный ЧПУ генератор сигналов двойной канал DDS функция произвольной формы импульса источник сигнала частотомер JDS2900

JDS2900 цифровой контроль двухканальный DDS функция произвольной формы генератор сигналов, с небольшим размером, легко носить с собой, хорошая стабильность и другие характеристики, два канала полностью независимы, все параметры могут быть выполнены одновременно; может выводить функциональный сигнал, импульсный сигнал, сигналы, Цифровые сигналы и пользовательские сигналы произвольной формы, и имеет функцию счетчика и измерительного сигнала; использование крупномасштабных интегральных схем FPGA, высокоскоростных микропроцессоров MCU и высокоточных осцилляторов в качестве основы внутренних схем, сигнал более стабильный. Технология SMT может значительно улучшить защиту от помех и срок службы прибора; Электронные инженеры, электронные лаборатории, научно-исследовательские центры и электронные энтузиасты, достойные оборудования.

Особенности:

1, принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

2, использование технологии прямого цифрового синтеза DDS для получения точного, стабильного и низкого искажения выходного сигнала.

3, Макс. выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и 14 битное вертикальное разрешение.

4, полностью независимый двухканальный выход, синхронизация работы и регулируемая фазовая разница.

5, большое улучшение для производительности квадратных волн, квадратный диапазон частот до to15MHzwith без искажений.

6,60 групп произвольной функции хранения волн, глубина памяти каждой группы is2048 * 14 бит.

7, высокая точность частоты и разрешение: точность частоты до 10 ^ (-6) величина, общий диапазон разрешения частоты составляет 0.01uHz.

8, высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

9, рабочий цикл каждого канала может быть отрегулирован независимо от 0,1%-99.9%, разрешение регулировки составляет 0.1%.

10, ширина импульса и время импульсного цикла точно регулируется, отрегулируйте диапазон 30nS-4000S

11. Функции сканирования: функции линейной развертки и логарифмической развертки; 0,1 s-999,9 s Время развертки; отклонение, обратное и круговое направление развертки.

12, с функцией импульсного вывода поезда, позволяют единичному выходу 1 ~ 1048575 произвольных импульсных поездов.

13, функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон.

14,-9,99 V ~ 9,99 V ДИАПАЗОН СМЕЩЕНИЯ постоянного тока, разрешение смещения: 0,01 V.

15, с функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.

16, функция хранения: может хранить 100 групп параметров, заданных пользователем и извлекать в любое время.

17, функция счетчика: с режимами соединения постоянного и переменного тока.

18, функция произвольного изменения волн: пользователь может изменить произвольную волну на ПК, а затем загрузить в

Выход с прибора.

19, функция связи: ПК может использоваться для управления прибором.

20, с выходной защитой от короткого замыкания: весь выходной сигнал может работать 60 с под нагрузкой короткого замыкания.

Частотная характеристика
JDS2900-15M	JDS2900-30M	JDS2900-40M	JDS2900-50M	JDS2900-60M
Синус Частотный диапазон	0 ~ 15 МГц	0 ~ 30 МГц	0 ~ 40 МГц	0 ~ 50 МГц	0 ~ 60 МГц
Квадратный Частотный диапазон	0 ~ 15 МГц	0 ~ 15 МГц	0 ~ 15 МГц	0 ~ 15 МГц	0 ~ 15 МГц
Треугольники Частотный диапазон
Импульсный Частотный диапазон	0 ~ 6 MГц	0 ~ 6 MГц	0 ~ 6 MГц	0 ~ 6 MГц	0 ~ 6 MГц
Ttl Цифровой частотный диапазон
Произвольная волна Частотный диапазон
Квадратный времени нарастания импульсов	≤25nS	≤20nS	≤15nS	≤15nS	≤15nS
Длительность импульса: диапазон регулировки	150nS-4000S	60nS-4000S	40nS-4000S	30nS-4000S	30nS-4000S
Мининум разрешением частоты	0,01 мкгц (0,00000001 Гц)
Точность частоты	± 20ppm
Стабильность частоты	± 1ppm/3 ч
Сигналов характеристика
Сигналов	Синусоидальная, квадратная, треугольная, импульсная (коррекция рабочего цикла, регулировка ширины импульса и времени цикла), произвольная волна, CMOS, уровень постоянного тока, Полуволновая, полноволновая, pos-Ladder, Neg-Ladder, noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательской формы волны.
						Сигналов в вертикальном направлении	14 бит
						Сигналов частота дискретизации	266MSa/s
Сигналов длина	2048 точек
Синуса	Гармоническое подавление		≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
	Суммарный коэффициент гармонических искажений		<0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратная и импульсная	Выброс (квадратный)		≤5%
	Диапазон рабочего цикла (пульс)		0.1% ~ 99.9%
Пандус волна	Линейность		≥98% (0,01 Гц ~ 10 кГц)
Выход характеристики
Диапазон амплитуды	Frequency≤10MHz		10 МГц <Frequency≤30MHz		Частота> 30 МГц
	0Vpp ~ 20Vpp	0Vpp ~ 10Vpp	0Vpp ~ 5Vpp
Разрешение амплитуды	1mV
Амплитуда стабильности	±0. 5%/5 ч
Амплитудно-это действительно плоский экран	± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигналов Выход
Выход сопротивление	50Ω±10% (Типичный)
Защита	Короткое замыкание 60 S не будет повреждено
DC офсетная печать
Офсетная печать диапазон регулировки	Амплитуда выхода> 2 в	0,2 в <амплитуда выхода ≤2в		0 <амплитуда выхода ≤0. 2 в
	-9,99 В ~ 9,99 в	-2,5 В ~ 2,5 в		-0,25 В ~ 0,25 в
Офсетная печать Разрешение	0,01 V
Фазы характеристика
Фазы диапазон регулировки	0 ~ 359.9o
Фазы разрешение	0.1o
Ttl/COMS Выход
Низкий уровень	<0,3 V
Высокий уровень	1 V ~ 10 V
Уровень подъема/время падения	≤20ns
Измерение наружных размеров Функция
Частотомер функция	Диапазон измерения частоты		1 Гц ~ 100 МГц
	Измерение		Время ворот непрерывно регулируется между 0,01 S ~ 10 s
Функции счетчика
	Подсчет область	0-4294967295
	В сочетании режим	2 вида режимов соединения, DC и AC
	Подсчитывая режим	Руководство по эксплуатации
Вход сигнала Диапазон напряжения	2Vpp ~ 20Vpp
Длительность импульса: измерение	0,01 US (разрешение), 20 s (максимальное время измерения)
Период измерения	0,01 US (разрешение), 20 s (максимальное время измерения)
Развертки Функция
Развертки канала	CH1 или CH2
Тип развертки	Линейный развертки, бревна развертки
Время развертки	0,1 с ~ 999,9 с
Диапазон настройки	Произвольно устанавливается между начальной и стоп-точками
Развертки направление	Вперед, назад и в оба конца
Общие технические параметры
Дисплей	Дисплей типа	2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка	Количество	100 групп
	Расположение	От 00 до 99 (извлеките 00 размещенных данных в состоянии увеличения по умолчанию)
Произвольная волна	Кол-во	От 1 до 60, полностью 60 групп (по умолчанию повышение 15 групп)
Интерфейс	Интерфейс режим	USB к последовательный интерфейс
	Расширения интерфейса-	Существует последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития.
	Связь скорости	Утвердить стандарт 115200bps
	Протокол передачи данных	Принять режим командной линии, открытый протокол
Мощность питания	Напряжение диапазон	DC5V±0. 5 V
Производственный процесс	Технология поверхностного монтажа, крупная интегральная схема, высокая надежность, долгий срок службы
Предупреждение тон	Пользователь может включить или выключить с помощью процедуры
Эксплуатационных характеристик	Полная кнопка работы, ручка непрерывной регулировки
Условия окружающей среды	Температура: 0 ~ 40 °C Влажность: <80%
Вес	800 г
Размер	1469656 мм
