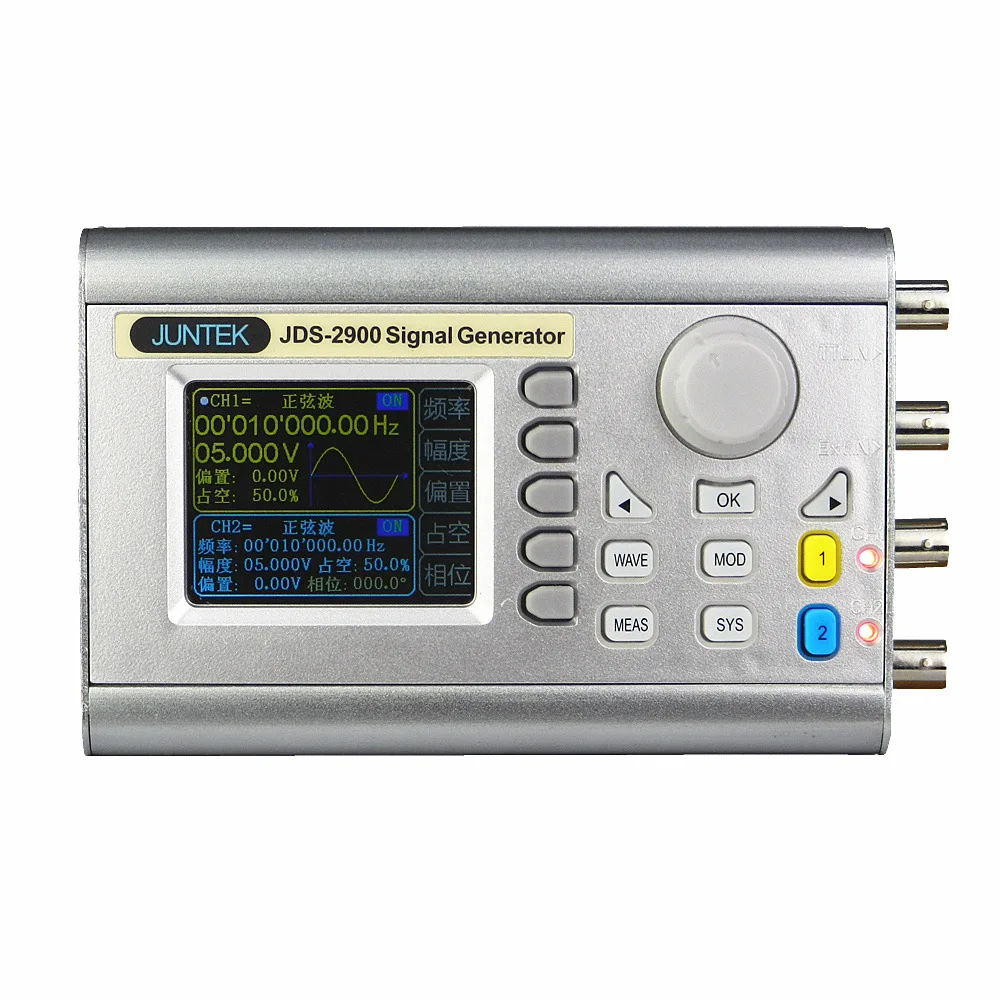

Описание
Особенности:
1, принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.
2, использование технологии прямого цифрового синтеза DDS для получения точного, стабильного и низкого искажения выходного сигнала.
3, Макс. выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и 14 битное вертикальное разрешение.
4, полностью независимый двухканальный выход, синхронизация работы и регулируемая фазовая разница.
5, большое улучшение для производительности квадратных волн, квадратный диапазон частот до 15 МГц без искажений.
6,60 групп произвольной функции хранения волн, глубина памяти каждой группы составляет 2048*14 бит.
7, высокая точность частоты и разрешение: точность частоты до 10 ^ (-6) величина, общий диапазон разрешения частоты составляет 0.01uHz.
8, высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
9, рабочий цикл каждого канала может быть отрегулирован независимо от 0,1%-99.9%, разрешение регулировки составляет 0.1%.
10, ширина импульса и время импульсного цикла точно регулируется, отрегулируйте диапазон 30nS-4000S
11. Функции сканирования: функции линейной развертки и логарифмической развертки; 0,1 s-999,9 s Время развертки; отклонение, обратное и круговое направление развертки.
12, с функцией импульсного вывода поезда, позволяют единичному выходу 1 ~ 1048575 произвольных импульсных поездов.
13, функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон.
14,-9,99 V ~ 9,99 V ДИАПАЗОН СМЕЩЕНИЯ постоянного тока, разрешение смещения: 0,01 V.
15, с функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.
16, функция хранения: может хранить 100 групп параметров, заданных пользователем и извлекать в любое время.
17, функция счетчика: с режимами соединения постоянного и переменного тока.
18, функция произвольного изменения волн: пользователь может изменить произвольную волну на ПК, а затем загрузить в
Выход с прибора.
19, функция связи: ПК может использоваться для управления прибором.
20, с защитой от короткого замыкания на выходе: весь выходной сигнал может работать 60 с под нагрузкой короткого замыкания.
Частотная характеристика | |||||||||||||
JDS2600-15M | JDS2900-30M | JDS2900-40M | JDS2900-50M | JDS2900-60M | |||||||||
Синус Частотный диапазон | 0 ~ 15 МГц | 0 ~ 30 МГц | 0 ~ 40 МГц | 0 ~ 50 МГц | 0 ~ 60 МГц | ||||||||
Квадратный Частотный диапазон | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | ||||||||
Треугольники Частотный диапазон | |||||||||||||
Импульсный Частотный диапазон | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | ||||||||
Ttl Цифровой частотный диапазон | |||||||||||||
Произвольная волна Частотный диапазон | |||||||||||||
Квадратный времени нарастания импульсов | ≤25nS | ≤20nS | ≤15nS | ≤15nS | ≤15nS | ||||||||
Длительность импульса: диапазон регулировки | 150nS-4000S | 60nS-4000S | 40nS-4000S | 30nS-4000S | 30nS-4000S | ||||||||
Мининум разрешением частоты | 0,01 мкгц (0,00000001 Гц) | ||||||||||||
Точность частоты | ± 20ppm | ||||||||||||
Стабильность частоты | ± 1ppm/3 ч | ||||||||||||
Сигналов характеристика | |||||||||||||
Сигналов | Синусоидальная, квадратная, треугольная, импульсная (коррекция рабочего цикла, регулировка ширины импульса и времени цикла), произвольная волна, CMOS, уровень постоянного тока, Полуволновая, полноволновая, pos-Ladder, Neg лестница, шум, expon, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse, и 60 видов пользовательской формы волны. | ||||||||||||
Сигналов в вертикальном направлении | 14 бит | ||||||||||||
Сигналов частота дискретизации | 266MSa/s | ||||||||||||
Сигналов длина | 2048 точек | ||||||||||||
Синуса | Гармоническое подавление | ≥45 дБ (<1 МГц); ≥40 дБ (1 МГц ~ 20 МГц) | |||||||||||
Суммарный коэффициент гармонических искажений | <0.8% (20 Гц ~ 20 кГц, 0 дБм) | ||||||||||||
Квадратная и импульсная | Выброс (квадратный) | ≤5% | |||||||||||
Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||||||||||||
Пандус волна | Линейность | ≥98% (0,01 Гц ~ 10 кГц) | |||||||||||
Выход характеристики | |||||||||||||
Диапазон амплитуды | Frequency≤10MHz | 10 МГц <Frequency≤30MHz | Частота> 30 МГц | ||||||||||
0Vpp ~ 20Vpp | 0Vpp ~ 10Vpp | 0Vpp ~ 5Vpp | |||||||||||
Разрешение амплитуды | 1mV | ||||||||||||
Амплитуда стабильности | ±0. 5%/5 ч | ||||||||||||
Амплитудно-это действительно плоский экран | ± 5% (<10 МГц); ± 10% (> 10 МГц) | ||||||||||||
Сигналов Выход | |||||||||||||
Выход сопротивление | 50Ω±10% (Типичный) | ||||||||||||
Защита | Короткое замыкание 60 S не будет повреждено | ||||||||||||
DC офсетная печать | |||||||||||||
Офсетная печать диапазон регулировки | Амплитуда выхода> 4 V | 0,4 в <амплитуда выхода ≤4в | 0 <амплитуда выхода ≤0 4 в | ||||||||||
-9,99 В ~ 9,99 в | -2,5 В ~ 2,5 в | -0,25 В ~ 0,25 в | |||||||||||
Офсетная печать Разрешение | 0,01 V | ||||||||||||
Фазы характеристика | |||||||||||||
Фазы диапазон регулировки | 0 ~ 359.9o | ||||||||||||
Фазы разрешение | 0.1o | ||||||||||||
Ttl/COMS Выход | |||||||||||||
Низкий уровень | <0,3 V | ||||||||||||
Высокий уровень | 1 V ~ 10 V | ||||||||||||
Уровень подъема/время падения | ≤20ns | ||||||||||||
Измерение наружных размеров Функция | |||||||||||||
Частотомер функция | Диапазон измерения частоты | 1 Гц ~ 100 МГц | |||||||||||
Точность измерения | Время ворот непрерывно регулируется между 0,01 S ~ 10 s | ||||||||||||
Функции счетчика | Подсчет область | 0-4294967295 | |||||||||||
В сочетании режим | 2 вида режимов соединения, DC и AC | ||||||||||||
Подсчитывая режим | Руководство по эксплуатации | ||||||||||||
Вход сигнала Диапазон напряжения | 2Vpp ~ 20Vpp | ||||||||||||
Длительность импульса: измерение | 0.01us (разрешение), 20 с (максимальное время измерения) | ||||||||||||
Период измерения | 0.01us (разрешение), 20 с (максимальное время измерения) | ||||||||||||
Развертки Функция | |||||||||||||
Развертки канала | CH1 или CH2 | ||||||||||||
Тип развертки | Линейный развертки, бревна развертки | ||||||||||||
Время развертки | 0,1 с ~ 999,9 с | ||||||||||||
Диапазон настройки | Произвольно устанавливается между начальной и стоп-точками | ||||||||||||
Развертки направление | Вперед, назад и круглые поездки | ||||||||||||
Общие технические параметры | |||||||||||||
Дисплей | Дисплей типа | 2,4 дюймовый TFT цветной ЖК-дисплей | |||||||||||
Хранение и загрузка | Количество | 100 групп | |||||||||||
Расположение | От 00 до 99 (извлеките 00 размещенных данных в состоянии увеличения по умолчанию) | ||||||||||||
Произвольная волна | Кол-во | От 1 до 60, полностью 60 групп (по умолчанию повышение 15 групп) | |||||||||||
Интерфейс | Интерфейс режим | USB к последовательный интерфейс | |||||||||||
Расширения интерфейса- | Существует последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития. | ||||||||||||
Связь скорости | Утвердить стандарт 115200bps | ||||||||||||
Протокол передачи данных | Принять режим командной линии, открытый протокол | ||||||||||||
Мощность питания | Напряжение диапазон | DC5V±0. 5 V | |||||||||||
Производственный процесс | Технология поверхностного монтажа, крупная интегральная схема, высокая надежность, долгий срок службы | ||||||||||||
Предупреждение тон | Пользователь может включить или выключить с помощью процедуры | ||||||||||||
Эксплуатационных характеристик | Полная кнопка работы, ручка непрерывной регулировки | ||||||||||||
Условия окружающей среды | Температура: 0 ~ 40 °C Влажность: <80% | ||||||||||||
Вес | 800 г | ||||||||||||
Размер | 146*96*56 мм | ||||||||||||
Тесты фото:
1. Синусоидная и квадратная волна
2. Двухканальные произвольные волны
3. Подъемная Пилообразная волна
4. Двухканальная импульсная волна
5. Разность фаз 180 °
6. Сигнал постоянного тока
7. Офсетная Печать сигнала
8. Сигнал CMOS
9. Триггер сигнала
10. Импульсный сигнал
11. Синусоидная волна 30 МГц
12. Синусоидальная волна 10 МГц
13. Квадратная волна 10 МГц
Характеристики
- Бренд
- BES
- Материалы для самостоятельного изготовления
- Электрический
- Размер дисплея
- 3.0-4.9 Дюйм(ов)
- Номер модели
- JDS2900-40MHz
- model
- JDS-2900
- Input signal amplitude
- 2-20
- Vertical Resolution of Waveform
- 14Th place
- Output waveform amplitude
- 2mVpp-20Vpp
- [ Total] Mesuring range
- 0-100M
- Output waveform frequency range
- 0.01uHz-60MHz
