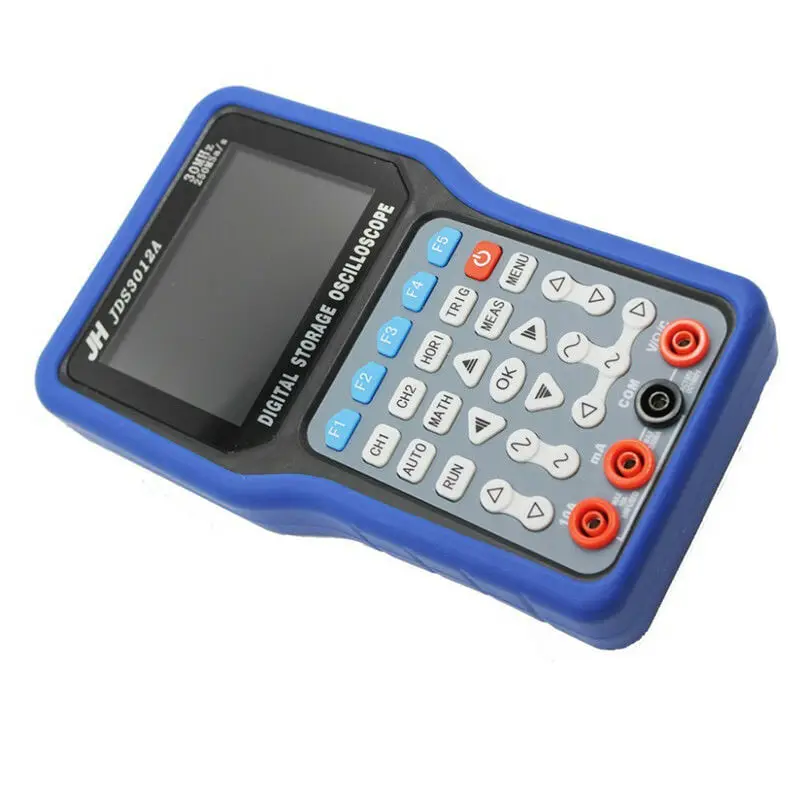

JDS3012A ручной 250MSa/S 30 МГц цифровой осциллограф 2CH с 60 миллионов метров цифровой осциллограф

Частота дискретизации в реальном времени 250MSa/S

Канал 2 (1 аналоговый канал, 1 цифровой канал)

Полоса пропускания 30 МГц (частота 60 МГц) Измеренные данные

Разрешение по вертикали 8bit

Вертикальной чувствительностью 10 мВ-5 вольт постоянного тока (зонд 1X) 100 мВ-с алюминиевой крышкой, 50В (зонд 10X) 1 V-500 V (зонд 100X) (1, 2,5, 5 шаговый двигатель)

Вертикальная Точность +/-3%

Входной импеданс 1 МОм 25pF

Входное соединение DC, AC

Дисплей режим Y-T

Входное напряжение 40 В (x1); 400 В (x10); 4000 в (x100)

Временная база 10ns-50ms (1, 2,5, 5 шаговый) 100 ms-5 s (сканирование)

Глубина хранения 16 k

Режим запуска автоматический, нормальный и одиночный

Тип триггера поднимающийся край, падающий край

Автоматическая поддержка обнаружения (50 Гц-60 МГц)

Измерение пикового значения до пикового значения, рабочий цикл, частота, время курсора цикла, напряжение

Экран 4,3 дюймов 16 бит истинный цвет TFT 400*272

Мультиметр

Полномасштабное считывание 6000

Напряжение постоянного тока 60.00мв, 600.0мв, 6,000 в, 60,00 в, 600,0 в, 1000 В.

Напряжение переменного тока 60.00мв, 600.0мв, 6,000 в, 60,00 в, 600,0 в, 750 В.

Ток постоянного тока 60.00ма/600.0ма, 6.000а/10.00а.

Ток переменного тока 60.00ма/600.0ма, 6.000а/10.00а.

Сопротивление 600,0 Ω, 6.000k Ω, 60.00k Ω, 600.0k Ω, 6.000M Ω, 60.00M Ω.

Конденсатор с алюминиевой крышкой, 40.00nF, 400.0nF, 4,000 мкФ, 40,00 мкФ, 400,0 мкФ, 4000 мкФ (30sec).

Диод 0 V ~ 2,0 V.

Обнаружение ВКЛ-ВЫКЛ в 600Ω Обнаружение шестерни, зуммер при менее 30 Ω

Генератор сигналов

Частота 0 Гц-20 МГц (квадратная волна 5 м)

Коэффициент пошлины 0%-100%

Амплитуда 100 мВ-4 V

Смещение +-0 V-2 V

Серийный центр

Скорость aud 115200-1200

Скорость передачи информации в 8,9

Четности нет, нечетные, даже

Стоп бит 1, 0,5, 2, 1,5

Болты с шестигранной 10,16

Регистраторы

Временная база 100 мс-5s
