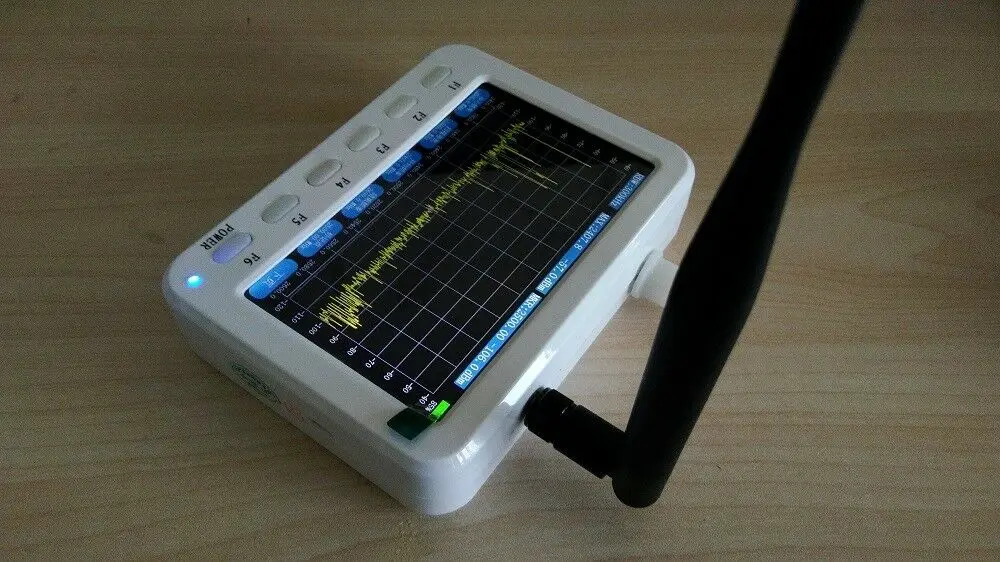

" ЖК-дисплей 240 МГц~ 960 МГц обрабатываются RF анализатор спектра диапазон/RBW/процентов/маркер MAXHOLD (от 13875 руб.)

Описание

5 "lcd 240 MHz ~ 960 MHz 2,4G обрабатываемый РЧ анализатор спектра SPAN/RBW/CENT/MARKER MAXHOLD

Описание:

Пожалуйста, свяжитесь со мной для получения инструкции на английском языке!

В процессе применения RF test, беспроводная оптимизация, размещение на месте, запрос помех и т. д., Распределение спектра тестового сигнала часто требуется; wi-Fi на всей территории необходимо определить портативный, в то время как портативный анализатор спектра в Европа и Америка тоже около 3 кг, и полевые испытания доставляет неудобства.

Этот детектор спектра, встроенный литиевый аккумулятор и компактный и легкий, можно заряжать с помощью мобильного телефона стандарта 5 в зарядное устройство, полная мощность используется для около 9 часов. Спектрограмма в реальном времени, хроматограмма частоты и спектральная термограмма в обнаруживаемом диапазоне частот240 МГц ~ 960 МГцУдобны и просты в использовании.

Анализ спектра в реальном времени: сканирование спектра в реальном времени, функция SPAN/RBW/CENT/MARKER, функция MAXHLOD, автоматическое определение максимальной мощности.

Функция частотной хроматограммы: отображение общего времени и характеристик спектра в течение периода времени, цикл все Распределение спектра в течение 5 минут, легко просматривать помехи частоты или Запуск утечки

Спектральная функция термограммы: отображение спектральной контурной плотности наложения в течение периода времени, и Количество повторов более красновато, что удобно для анализа статических характеристик спектра в течение определенного периода времени.

Особенности:

S11 (обычная)

-20dB

Частотный диапазон (МГц):240 МГц ~ 960 МГц

В диапазоне неравномерности

1dB (после калибровки)

RBW (кГц)

3, 10, 20, 50, 100, 200, 500 кГц

DANL (средний уровень шума)

-110 дБм (Типичный)

Амплитуда точность

+-1.5dBm

Время сканирования

200 ms

MAXHOLD функция

Чтобы гарантировать качество

Регулируемый контрольный уровень

Чтобы гарантировать качество

Дисплей частота обновления

5 Гц (5 экранов в секунду)

ЖК-дисплей разрешение

На тонкопленочных транзисторах на тонкоплёночных транзисторах 800 × 480

ЖК-дисплей Размер:5 дюймов

РЧ-интерфейс:SMA-K

Хроматограмма

Чтобы гарантировать качество

Термальность карта

Чтобы гарантировать качество

Встроенный РТК часы

Чтобы гарантировать качество

Емкость батареи:

3300 мАч (стандартный)

Тип батареи:

Panasonic 18650 литиевая батарея

Время зарядки

4-5 часов

Разъем для зарядного устройства

Микро USB интерфейс

Батарея жизни

9 часов

Размеры

135 мм * 101 мм * 30 мм (без ручки и высоты антенны)

Рабочая температура

Применение: от-20 до 45 градусов

Температура хранения

От-20 до 70 градусов

Сигнал диапазон измерений

100 ~-10 дБм

(Большой сигнал плюс аттенюатор входит)

Ознакомление с кнопками, портами и функциями:

Порты и разъёмы и показателей

Светильник индикатора синий, когда он нормально включен, красный при зарядке, и зарядка закончена зеленым.

Интерфейс USB-Micro USB, а блок питания-5 В/1 А.

Интерфейс антенны этот инструмент является стандартным SMA мама (SMA-K наружный винт отверстие) должен использоваться со стандартным штекером (SMA-J внутренний винт). Обратите внимание, что интерфейс SMA имеет нормальный срок службы около 1000 раз (после срока службы потеря контакта сигнала становится большой или контакт нестабилен), антенна часто заменяется или используется РЧ-кабель, а адаптер SMA должен использоваться для продления срока службы оригинального интерфейса.

Функция и использование

Общее введение функции кнопки:

Функциональные кнопки (F1 ~ F6) находятся в едином соответствии с ярлыками ЖК-меню и выбираются и нажимаются для ввода соответствующих функций;

Кнопка питания (F6)-это кнопка включения/выключения. Нажмите и удерживайте кнопку питания (F6), чтобы выключить ее (Примечание: операция выключения действительна при возврате к основному интерфейсу, и другой интерфейс должен быть возвращен к основной операции интерфейса).

Функция спектра в реальном времени

Для верхнего поворотного датчика прибора вращение влево и вправо может регулировать соответствующее значение, и нажмите на ручку, чтобы указать функцию подтверждения.

Кнопка F1 Соответствует настройке функции центральной частоты (Примечание: диапазон настройки частоты 10 ~ 2700 ГГц):

F3 соответствующие настройки точность шага 10;

F4 соответствующие настройки точность шага является 1;

F5 соответствующая Настройка точность шага регулировки составляет 0,1;

F6 соответствует возврату на предыдущий интерфейс.

Кнопка F2 используется для установки функции полосы пропускания сканирования (Примечание: Установите диапазон полосы пропускания 0 ~ 1500 МГц, удельная операция-это та же Центральная настройка частоты).

Кнопка F3 соответствует функции настройки частоты старта (Примечание: Установите диапазон частот старта от 10 МГц до конечной частоты, и особая операция-это та же Центральная настройка частоты).

Кнопка F4 соответствует функции настройки конечной частоты (Примечание: Установите пусковой Частотный диапазон пусковой частоты ~ 2700 МГц, удельная операция-это та же Центральная настройка частоты).

Кнопка F5 соответствует функции заданной точки (Примечание: диапазон измерения частоты частота начала ~ до конечной частоты):

F2 соответствует установке контрольной частоты входного маркера (Примечание: особая операция-это та же Центральная настройка частоты);

F3 соответствует установке частоты точки маркера к центральной частоте;

F4 соответствует установке максимальной частоты к центральной частоте;

F6 соответствует возврату на предыдущий интерфейс.

Соответствующая Настройка F6 переключается на следующую страницу.

F1 соответствует настройки разрешения функции (Примечание: разрешение Диапазон настройки составляет 3, 10, 20, 50, 100, 200, 500 кГц):

F1 Соответствует настройке разрешения ручного ввода (Примечание: он станет ручным режимом после ручной настройки):

Он может переключаться между 3,20, 50100200500 кГц непосредственно через ручку.

F3 соответствует настройку на будет автоматически настроить режим разрешения.

F6 соответствует возврату к предыдущей функции интерфейса.

В F2 Кнопка соответствует контрольный уровень функция установки (Примечание: ссылка на уровне диапазон-120 ~ 0dBm, а также конкретную операцию одна и та же, как несущая частота настройки).

Кнопка F3 устанавливает функцию максимального удержания или выключения.

Хроматограмма функция

Центральная частота, полоса пропускания сканирования, частота запуска, конечная частота, точка маркера, разрешение и контрольный уровень операции и функции такие же, как и выше (работа интерфейса спектра в реальном времени).

Клавиша F3 соответствует установке хроматографического обновления для остановки или запуска, и хроматограмма может быть остановлена в любое время для детального анализа общего распределения (Примечание: В этом режиме, доступны только функции маркера и остановки старта).

2.2.3 тепла Функция карты

В F3 Кнопка соответствует вручную ясный экран функции.

Настройки

Кнопки F1, F2 и F3 отображают соответствующие настройки. Нажмите на ручку, чтобы подтвердить функцию, и поверните влево и вправо для регулировки соответствующего значения. Нажмите и удерживайте кнопку F6. для возврата к предыдущей функции интерфейса.

Настройка сна, после регулировки, вы можете регулировать время с помощью ручки. После регулировки вы можете подтвердить кнопкой OK. (Примечание: диапазон 1 ~ 60 минут и установить, чтобы никогда не выключаться автоматически)

Настройка времени, F1 ~ F6 соответственно соответствуют году, месяцу, дню, часу, минуте и секунде. После завершения настройки нажмите кнопку ОК для подтверждения.

Яркость установка, после того, как выбор, Яркость можно отрегулировать с помощью ручки. После регулировки можно определить кнопкой OK. (Примечание: относительная диапазон регулировки яркости составляет 0 ~ 100%).
