Описание

Параметры продукта

Входное напряжение: DC6.5V-55V (удельное напряжение должно быть равным номинальному напряжению двигателя)
Выходное напряжение: линейный под нагрузкой
Мгновенное значение тока: 30A
Непрерывный ток: в пределах 20А
Тип регулирования скорости: регулирование потока
Метод регулировки скорости: Jog +-
Беспроводной пульт дистанционного управления: Поддержка
Хронометраж: Да
Медленный старт медленный Стоп: можно установить

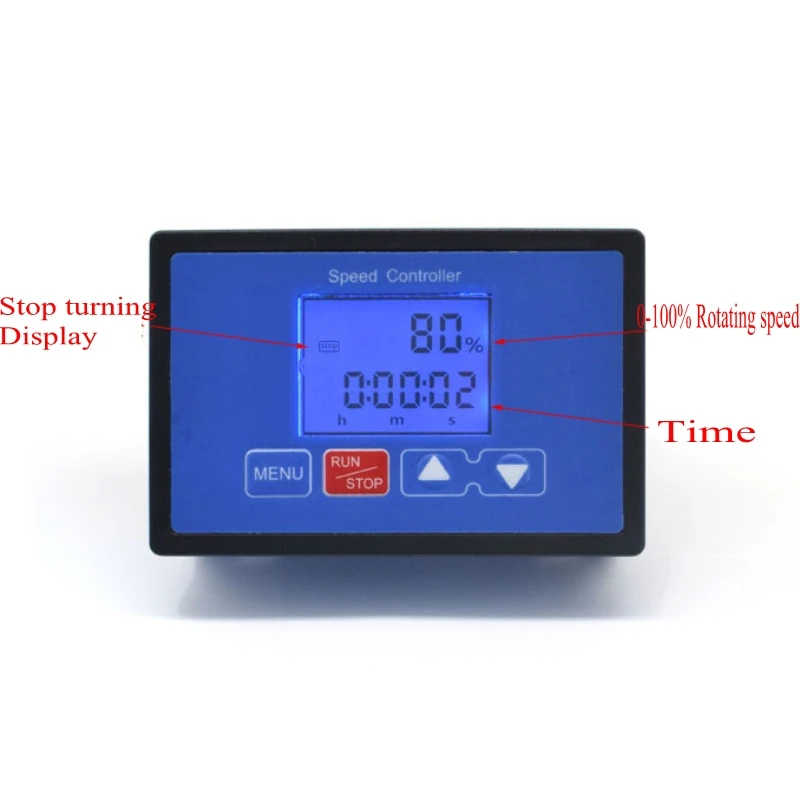

Цифровой дисплей скорости: 0-100% Таблица
Диапазон скоростей: 0-100%
Частота управления: 15 кГц
Тип соединения: клемма типа забора
Поддерживающий Двигатель: матовый двигатель

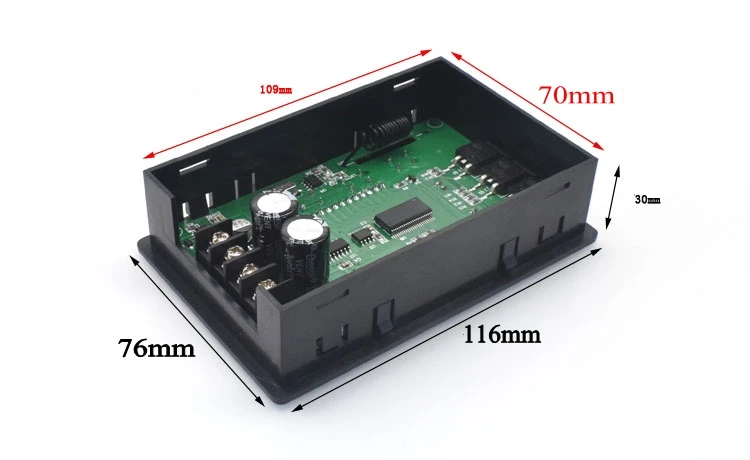

Размер модуля: длина * ширина * высота 116 мм * 76 мм * 30 мм
Вес нетто: 95 г
Отверстие панели: длина * ширина 109 мм * 70 мм
Установка метод: Встроенный
1-2-3-4-5-6-7-8-9 настройки функций следующие
Функция настройки времени медленного старта 1: 000-100 медленный старт до 100% время скорости регулируется от 0 до 10 секунд по умолчанию составляет 1 секунду.
Функция настройки времени медленной остановки 2: 000-100 время медленной остановки регулируется в пределах 0-10 секунд. По умолчанию 1 секунда.

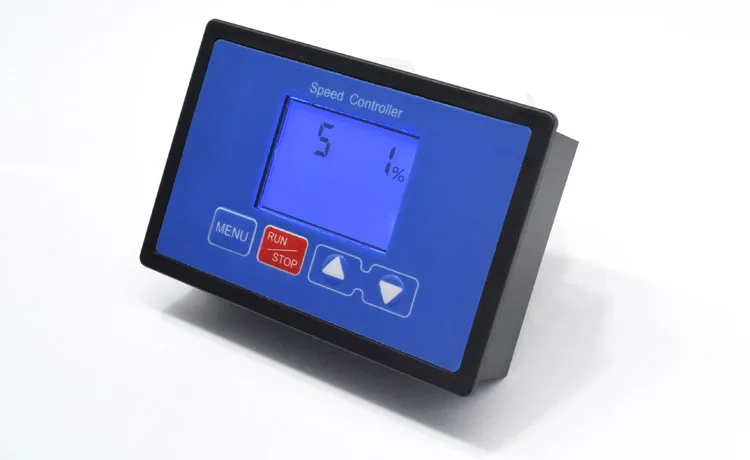

Функция настройки нижнего ограничения скорости 3: 000-080 минимальная скорость регулируется от 0 до 80% и меньше, чем максимальное значение настройки скорости. По умолчанию равен 0.
Функция установки верхнего лимита скорости 4: 000-100 Максимальная скорость регулируется в пределах 0-100% и больше, чем минимальное значение настройки скорости. По умолчанию-100%.
Функция настройки значения ускорения/замедления 5: 001 002 005 010 015 020 025 при каждом нажатии клавиши скорость меняется на 1%, 2%, 5%, 10%, 15%, 20%, 25%.
Функция настройки времени работы двигателя 6: 1 секунда минимум-99 часов 59 минут 59 секунд максимум по умолчанию 99 часов 59 минут 59 секунд.
Функция настройки времени остановки двигателя 7: 1 секунда минимум-99 часов 59 минут 59 секунд максимум по умолчанию 99 часов 59 минут 59 секунд.
Количество циклов запуска двигателя Функция 8: регулируется от 1 до 999 раз, по умолчанию 999 раз
С функцией выбора времени или без 9: 0 нет 1 да по умолчанию 1 да
Примечание: вход должен быть разделен на положительный и отрицательный. Входное напряжение должно быть равным номинальному напряжению двигателя (в пределах 6,5-55 в).
Например, номинальное напряжение мотора составляет 12 В, а входное напряжение регулятора-12 В. Номинальное напряжение мотора 36 В, входное напряжение регулятора 36 В.


Нажмите и удерживайте кнопку RUN/STOP, чтобы включить и выключить подсветку

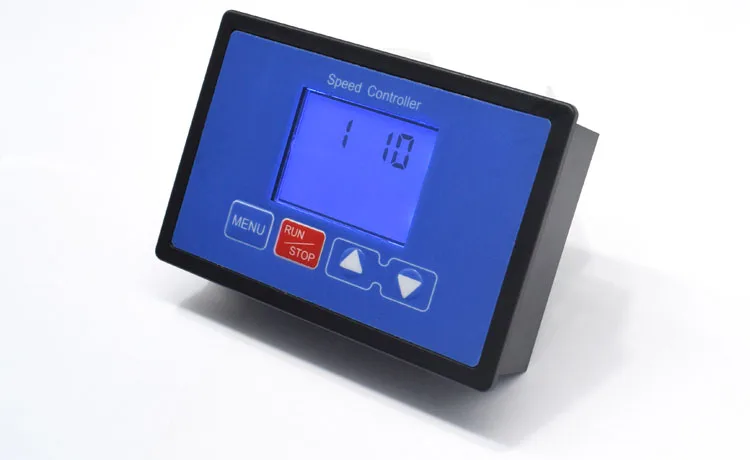

Медленное время запуска нажмите клавишу меню 1, чтобы войти в функцию 1 Настройка поверхности клавиши нажмите клавиши плюс и минус, чтобы установить время долгое нажатие меню для сохранения и выхода (10-это 1 секунда и 100 составляет 10 секунд

Медленная настройка времени остановки нажмите клавишу меню 2, чтобы войти в функцию 2 Настройка поверхности клавиши нажмите клавиши плюс и минус, чтобы установить время, долгое нажатие меню для сохранения и выхода (10 на 1 секунду и 100 в течение 10 секунд)

Скорость нижний лимит настройки нажмите клавишу меню 3 для входа функции 3 клавиша поверхность нажмите плюс и минус ключ для установки длинного нажатия меню для сохранения и выхода

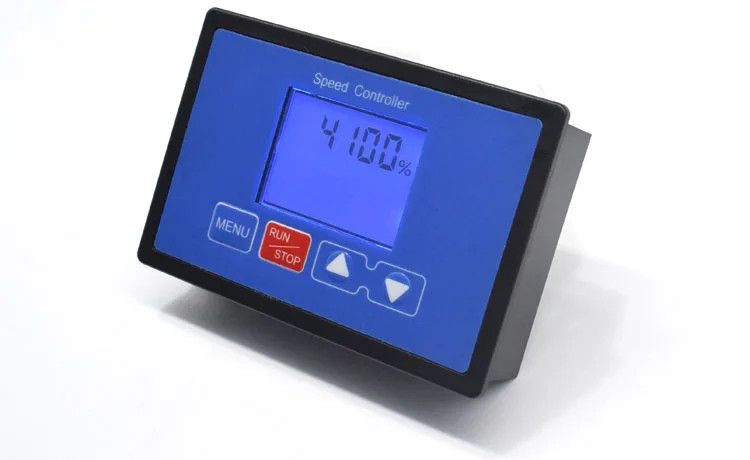

Настройка ограничения скорости нажмите клавишу меню 4 для ввода функции 4 клавиша поверхность нажмите плюс и минус клавиши для установки значения размера длинное нажатие меню для сохранения и выхода

Настройка значения ускорения/замедления нажмите клавишу меню 5 для ввода функции 5 клавиша поверхность нажмите Плюс/минус ключ для переключения

Настройка времени работы двигателя нажмите клавишу меню 6, чтобы войти в поверхность клавиши функции 6. По умолчанию максимальное время 99 часов 59 минут 59 секунд. Кнопка запуска/остановки переключение часов минут секунд
Нажмите плюс, минус, час, минуту и секунду. Нажмите и удерживайте меню для сохранения и выхода.

Настройка времени остановки двигателя нажмите клавишу меню 7, чтобы войти в поверхность клавиши функции 7. По умолчанию 99 часов, 59 минут и 59 секунд. Переключение часов, минут и секунд
Нажмите плюс, минус, час, минуту и секунду. Нажмите и удерживайте меню для сохранения и выхода.

Установите количество циклов запуска и остановки двигателя. Нажмите клавишу меню 8 раз, чтобы войти в поверхность функции 8 клавиш. По умолчанию максимум 999 раз.

С функцией синхронизации или без нее нажмите клавишу меню 9, чтобы войти в поверхность клавиши функции 9. По умолчанию 1 имеет функцию синхронизации. 0 нет времени. Нажмите кнопку плюс или минус для переключения.

Функция 9: 0 нет функции синхронизации экрана
