Описание

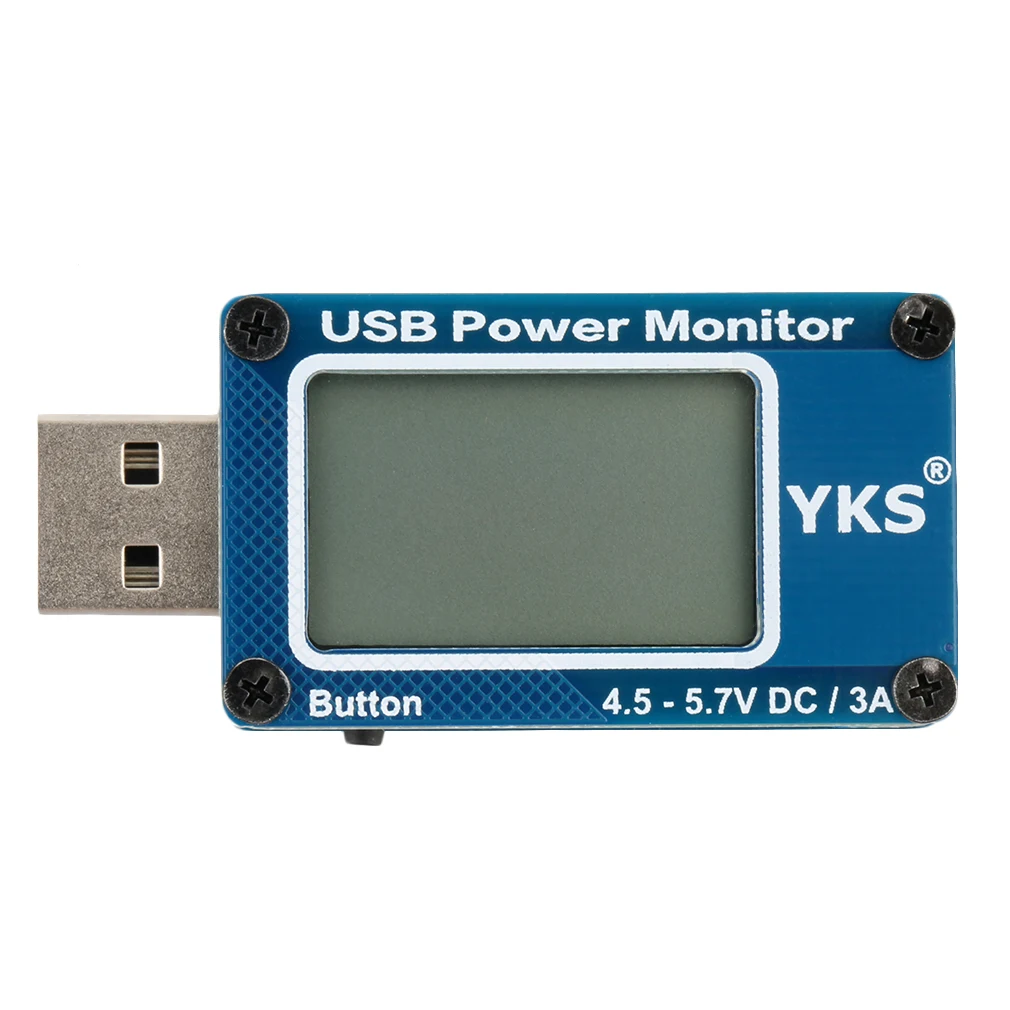

ЖК-дисплей USB зарядное устройство Напряжение Ток Waltt детектор Тестер монитор синийОсобенности:
USB Мощность монитор
UPM можно использовать для измерения производительности выхода любых usb-адаптеров, ПК USB, автомобильных USB зарядных устройств и банки питания и т. д. его также можно использовать для диагностики неисправных usb-портов, оценки качества usb-кабелей и емкости портативного источника питания.
Низкая мощность MCU с 10bit ADC
25*15 мм сегментный ЖК-дисплей показывает ЖК-дисплей четкие и accrate Числовые показания
6 mades позволяет потребителю измерять напряжение в реальном времени, ток, Waltt, емкость, общая емкость и время
Очень низкий резистор реагирующий на силу тока (10 м ом) для меньше падения напряжения
Защита от перенапряжения и сигнализация (макс. 5,7 В)
Защита от перегрузки (макс. 3а)
Функция автоматического отключения, чтобы избежать перезарядки устройств
Технические характеристики:
Диапазон рабочего напряжения: 4,5 ~ 5,7 В постоянного тока
Диапазон рабочего тока: 0 ~ 3A
Точность напряжения: +/-0.5%, разрешение: 0,01 в
Точность тока: +/-1%, разрешение: 0.01A
Резистор реагирующий на силу тока: 10 м
Ток холостого хода: 20mA
Как Применение
1. Подключите UPM в хост-машину (домашний usb-адаптер для зарядки, автомобильное usb-зарядное устройство, USB порт для ПК, портативный Банк питания и т. д.
Если Входное напряжение находится вне диапазона 4,5 ~ 5,7 В постоянного тока, UPM будет сигнализация "BeBe" и значение напряжения будет мигать
2. Когда UPM готов к использованию, он включит синий светодиодный, звуковой сигнал и отображение напряжения USB (V)
3. Подключите оконечное устройство к UPM. UPM будет сигнальным сигналом снова, затем напряжение lnitial mode (V) будет разложено с током (a)
4. 6 режимов UPM можно изменить, нажав кнопку, чтобы цикл следующим образом
Напряжение (В)-значение входного напряжения отображается в режиме реального времени
Ток (А)-текущее значение отображается в режиме реального времени
Мощность (Вт)-Входная мощность отображается в режиме реального времени
Емкость (мАч)-выходная емкость увеличивает значение в режиме реального времени (счет от UPM и подключения устройства через отключение)
Общая емкость (всего мА · ч)-отсчет от UPM и USB подключения адаптера через отключение
Время (0:00:00)-время зарядки escapaced в режиме реального времени (счет от UPM и подключения устройства через отключение)
5. ток будет автоматически восстановлен, когда устройство будет полностью заряжено или отключено
Будильник UPM ''Be .. Be .. '', синий светодиодный выключается, и'' end'' отображается
Нажмите кнопку, чтобы очистить «Конец» и switvh на токе
6. Примечания
Емкость (мАч) будет заряжаться после отключения устройства
Полная мАч будет очищена после того, как UPM отключен от источник питания USB
Синий светодиодный вкл/выкл-выход ВКЛ/ВЫКЛ
Защита-более 5,7 В или более 3 А, без выхода
Установка
Функция самозакрывания и настройка уровня конца
UPM обнаруживает полную зарядку в соответствии с конечным уровнем (EL). Пожалуйста, установите EL в соответствии с различными устройствами
Если ток обрабатывается автоматически и устройство не полностью заряжено, пожалуйста, отрегулируйте значение EL bjgger
Удерживайте кнопку 3 секунды, чтобы войти в настройку. нажмите кнопку, чтобы прокрутить значение (10.20.30.40.60.off). Значение по умолчанию 30
Сохранить и выход со звуковым сигналом, если нет действий в течение 5 секунд
OFF-закрыть функция
Посылка включает в себя:
1 х USB монитор питания
Характеристики
- Бренд
- ACEHE
