JLINK V9.4 V9 загрузчик ARM Simulator STM32 заменить J-LINK V8(английская версия с адаптером платы

Поддерживает Процессоры: ARM7/9/11 лет, Cortex-A5/A7/A8/A9, Cortex-M0/M1/M3/M4/M7, Cortex-R4, микрочип PIC32 и Renesas RX100/RX200/RX610/RX621/RX62N/RX62T/RX630/RX631/RX63N

Различия между JLink V8 и JLink V9:

1. различная скорость: V8 поддерживает 10 м (режим JTAG)/4 м (режим SDW) в большинстве случаев, в то время как Jlink V9 поддерживает 20 м (режим JTAG) /15 м (режим отладки SDW).

2. Различные стабильность: Драйвер IC V9 имеет напряжение Адаптивная способность, которая Автоматически подстраивается под Процессор напряжение целевая плата при условии правильно Установите проводку. Процессоры 1,8-5,5 В могут быть отлажены, в то время как V8 версия может только отлаживать CPU 3,3 В, и стабильность отладочной 5 vcpu очень низка.

3, JlinkV8 легко отбрасывать прошивку в кирпич. У меня много V8 не удалось, мне нужно перезаписывать прошивку, и обычные пользователи могут только посмотреть на преобразование кирпичей, и V9 в основном нет такой ситуации.

4, некоторые из последних процессоров V8 больше не поддерживают, и V9 поддерживает почти все ARM cpu.

JLINK V9 Основные характеристики:

1. Основной чип управления принимает STM32F205 без падения прошивки, и оборудование Обновлено до последней версии V9.4

2. Ток напряжения 3,3 В 0,8а может быть предоставлен для макетной платы (футов 2)

3. Поддержка стандартный интерфейс JTAG и 2-провод SWD интерфейс. Скорость может достигать 20 м (JTAG)/15 м (SWD) в секунду.

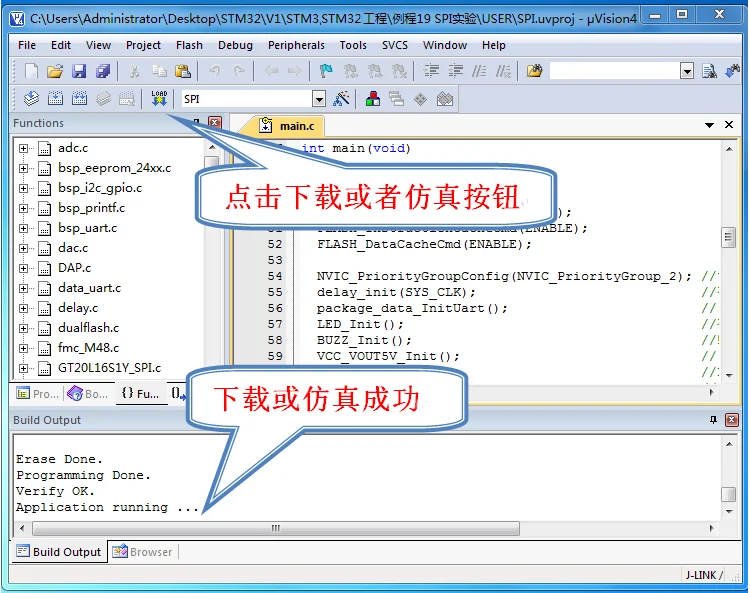

4, поддержка ARM всех чипов, поддержка MDK или IAR и других стандартов JLink поддержка среды обработки IDE.

5, оригинальная прошивка, автоматическое обновление прошивки

6. Процесс погружения золота, сравним с оригинальным.

Как правило, существует три типа источника питания:

1. Применение в 5v-supply pin) в качестве источника питания для MCU через LDO из целевая плата.

2. Непосредственно Подключите VoUT pin к t к VCC MCU для источника питания.

3. Пользователь может также выбрать целевая плата с собственным источником питания.

Примечание: VTREF pin должен быть подключен к VCC MCU независимо от режима питания.
