Описание

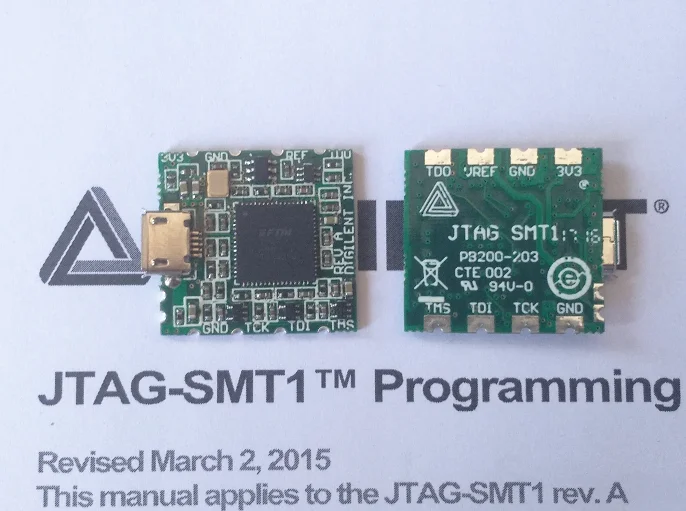

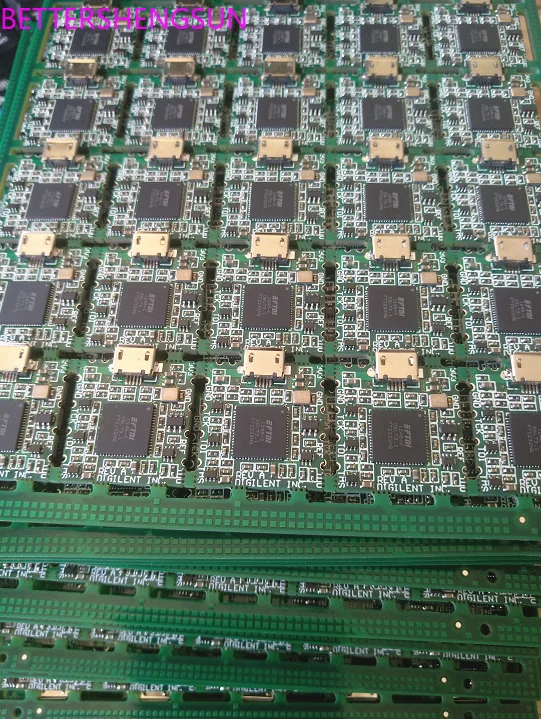

JTAG-SMT1-это компактный, полный и Независимый модуль программирования поверхностного монтажа, который подходит для всех видов Xilinx # nbsp и FPGA. Этот модуль поддерживает различные инструменты программирования Xilinx, включая iMPACT (), ChipScope () и EDK. Пользователи могут модулей нагрузки непосредственно на целевая плата и оплавления его, как и другие устройства.

JTAG-SMT1 XilinxUSB загрузчик SMD высокоскоростная технология загрузки Поддержка настраиваемых DigilentJTAG-SMT1

JTAG-SMT1 использует основной источник питания 3,3 В и отдельный источник напряжения для управления различными сигналами JTAG. Все сигналы JTAG используют высокоскоростной трёхступенчатый буфер 24 мА, поддерживающий напряжение сигнала от 1,8 в до 5 В и скорость шины до 30 Мбит/с. Сигналы JTAG активно управляются только во время программирования событий и поддерживаются в форме высокого сопротивления в другое время, поэтому шина JTAG может быть разделена с другими устройствами.Как показано на следующем рисунке, после того как целевая плата сварена с модулем JTAG-SMT1, интерфейс JTAG также может быть приведен для использования другими внешними программистами. До тех пор, пока они не используются одновременно.

Модуль должен использовать стандартный кабель передачи данных типа А и Micro-USB во время использования.

JTAG-SMT1 XilinxUSB загрузчик SMD высокоскоростная технология загрузки Поддержка настраиваемых DigilentJTAG-SMT1

Характеристики продукта:

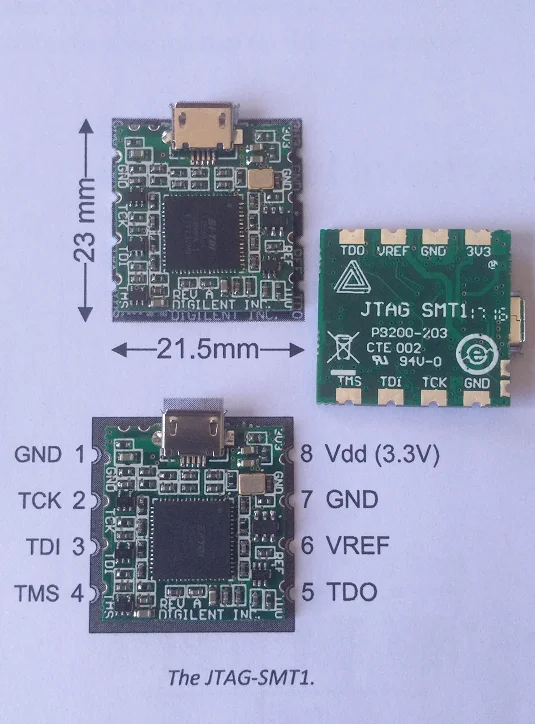

Ппвм Xilinx JTAG Программирование/отладочное решение с небольшим объемом, Полные функции и все-в-одном функцииНебольшой размер (23*21 мм) модуль поверхностного монтажа можно непосредственно установить на целевая плата, либо вручную сваркой или Пайка оплавлением.Совместимость со всеми инструментами разработки Xilinx, ISE, IMPACT, VIVADO, SDK и т. Д.Поддерживается SDK, вы можете создать пользовательские приложения JTAG.JTAG автобус Вождение до 30 Мбит/с3,3 V одиночный блок питанияВысокая скорость USB2.0 интерфейсНезависимая целевая плата напряжения для привода JTAG сигнала напряжения; целевая плата напряжения может быть между 1,8 в и 5 ВЧастота TCK JTAG может быть настроена до 30 МГц в программном обеспечении.Микро-AB USBС Dept от Digilent. Совместимость программного обеспечения с Dept SDK
