Описание
Жесткие условия для замены проводного Bluetooth:
1. Это должна быть трехпроводная система, то есть устройство, которое только нужно получать и отправлять контакты для связи., не поддерживается аппаратным управлением потоком;
2. Скорость передачи данных должна быть фиксирована, скорость передачи данных не может быть изменена во время связи;
3. Модуль Bluetooth поддерживает только формат S8 бит, поддержка проверки бит, поэтому формат связи оригинального оборудования должен быть 8digit бит, 7.
Нет схемы и pcbchart, использовать в качестве последовательного порта, предоставляются только инструменты последовательной отладки, нет программы тестирования SCM, нет настройки верхней компьютерной функции, не покупайте!
Разница между мастером и рабом
Хост может быть сопряжен только с slave, нет сотового телефона, соответствие компьютера, не может быть поиск,Подходит для двух устройств для связи непосредственно через последовательный порт Bluetooth, например, между микрокомпьютером с одним чипом и микрокомпьютером с одним чипом, между проводным последовательным портом и микрокомпьютером с одним чипом и т. д., использовать так же, как и последовательный порт;
Функция Slave и различные компьютеры с функцией Bluetooth, Хост Bluetooth, большинство телефонов с Bluetooth, PDA, PSPSmart, не Сопряжение между рабами.
Только одно-к-одному сопряжение допускается между мастером и slave.
Характеристики продукта:
1. Использование модуля core modulesHC-06Slave, исходящий интерфейс включает VCC, GND, TXD, RXD, STATE, EN, ENPins может быть вытянут вниз внешне для отключения питания модуля для снижения энергопотребления, текущее потребление в это время <10uA, статус STATEbyLEDStatus выводит pin, микрокомпьютер с одним чипом может передавать статус, чтобы определить, подключен ли Bluetooth.
2. Led-индикатор состояния подключения Bluetooth,Мигание показывает отсутствие подключения по Bluetooth, всегда на показывает, что Bluetooth подключен и порт открыт
3. Анти-обратная цепь питания установлена на нижней пластине, подключена к обратному источнику питания без источника питания,Входное напряжение 3,6 ~ 6 В, ток около 30 мА, сопряжение около 10 мА, входное напряжение не должно превышать 7 в!
4 、 настроить3V ~ 5 VInterface уровень конверсии,Может быть напрямую подключены к различным микроконтроллеры (51, AVR, PIC, ARM, MSP430etc.), 5 V одиночное микрокомпьютер также может быть напрямую подключены
5 、Эффективное расстояние открытого пространства 10 риса (уровень мощности isCLASS 2),Не гарантируйте качество соединения за пределами этого расстояния
6 、 После сопряженияДуплексный режим последовательного портаПрименение, Поддержка от1200bps ~ 1382400bpsОбщая скорость передачи данных (смотрите руководство для подробной информации), нет необходимости знать какой-либо протокол Bluetooth, только поддержка8-значный бит 、 1Bit стоп-бит (паритет устанавливаемых)Формат связи, это также наиболее часто используемый формат связи, другие форматы не поддерживаются.
7, только вНе установлено соединение BluetoothПоддержка passATInstruction set скорость передачи, имя, пара шифров,Энергосбережение сохранение заданных параметров。 Автоматическое переключение в сквозной режим после подключения по Bluetooth
8, компактный размер(4,03 см * 1,52 см),ЗаводПатч производства, Обеспечить качество пластырей. Прозрачная Термоусаживаемая трубка, Пылезащитная, красивая и антистатическая.
9 、Ссылка-это раб,Функция Slave и различные компьютеры с функцией Bluetooth, Хост Bluetooth, большинство телефонов с Bluetooth, PDA, PSPSmart, не Сопряжение между рабами.
Вы можете получить его при покупке этого товара:
1. Модульный блок (белый припой сопротивляется, черная шелкография)
2. 20 см long4pone DuPont line
3. Программное обеспечение для отладки Zhuo hewmSerial (только для тестирования, пожалуйста, свяжитесь с продавцом)
Выполните следующее подключение для модуля и MCU:

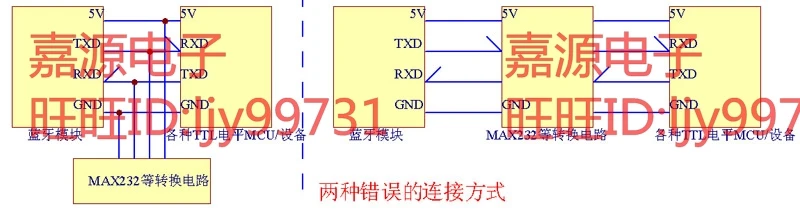

Ниже указаны неправильные методы подключения:
Ниже представлена фактическая фотография модуля slave
