JYETech подлинный DSO138 2,4 TFT карманный осциллограф DIY kit SMD части не Паяные электронные DIY обучающий Комплект 200 кГц

Ведомость 1:

JYETech Является зарегистрированным товарным знаком США с Reg. No 5474019

Ведомость 2:

О DSO138 DIY Kit

DSO138 был разработан в качестве комплекта тренировочного осциллографа. Он содержит только функции basical осциллографа без причудливых функций. Простота в конструкции и легкость в сборке/эксплуатации являются одними из основных целей дизайна. Для этих целей DSO138 использует в основном сквозные детали. Сердцем DSO138 является процессор Cortex-M3 ARM (STM32F103C8) от ST. Он использует 2,4-дюймовый TFT ЖК-дисплей (320X240 dotmatrix, 262 тыс. цветов) в качестве дисплея элемент и отображает приятный и четкий сигналов. Подробные инструкции по сборке предоставляются в сочетании с руководством по поиску и устранения проблем и схемой. Исходные коды также доступны, чтобы пользователь мог добавить свои собственные функции.

DSO138 является частично открытым. Это предоставляет возможность для пользователей добавить различные функции или разработать новые приложения на оборудовании.

Комплекты DSO138 продаются в двух комплектациях. Один из них со всеми SMD частями, предварительно припаянными (PN: 13803 K). Другой имеет только Главный IC (MCU) предварительно припаянный (PN: 13804 K). Последний служит также в качестве набора для обучения пайки SMD. Для обеих конфигураций MCU был предварительно запрограммирован и не требуется перепрограммирование.

Продукт документы и прошивки

Руководство пользователя

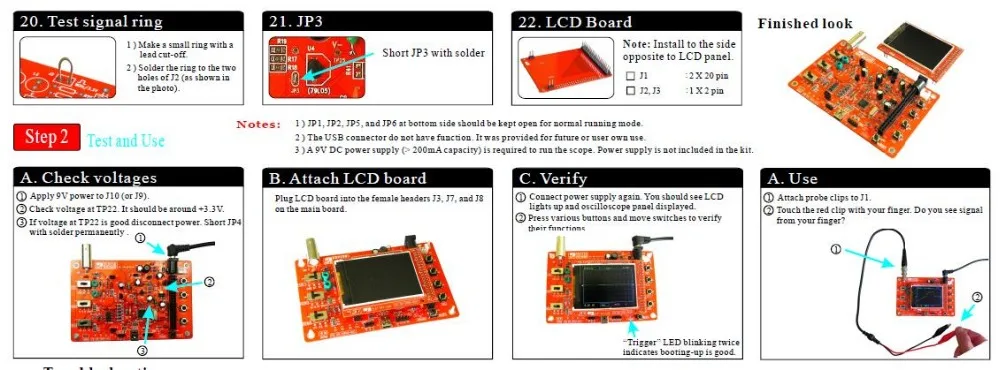

Сборочный чертеж

Руководство по установке компонентов поверхностного монтажа

SMD части списка

Прошивок

Исходные коды [Базовая версия]

DSO138 библиотеки

Как пользоваться библиотекой DSO138

Схема ЖК-платы

Как обновить прошивку для DSO138(Все документы, пожалуйста, посетите (Http://www.jyetech.com/Products/LcdScope/e138.php)

Вертикальный

По горизонтали

Триггер

Применение продукта
