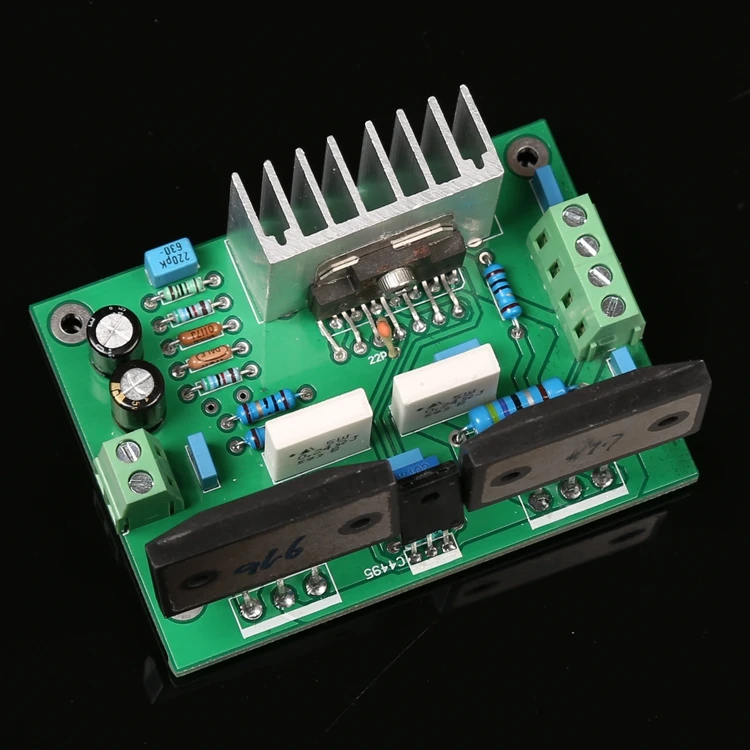

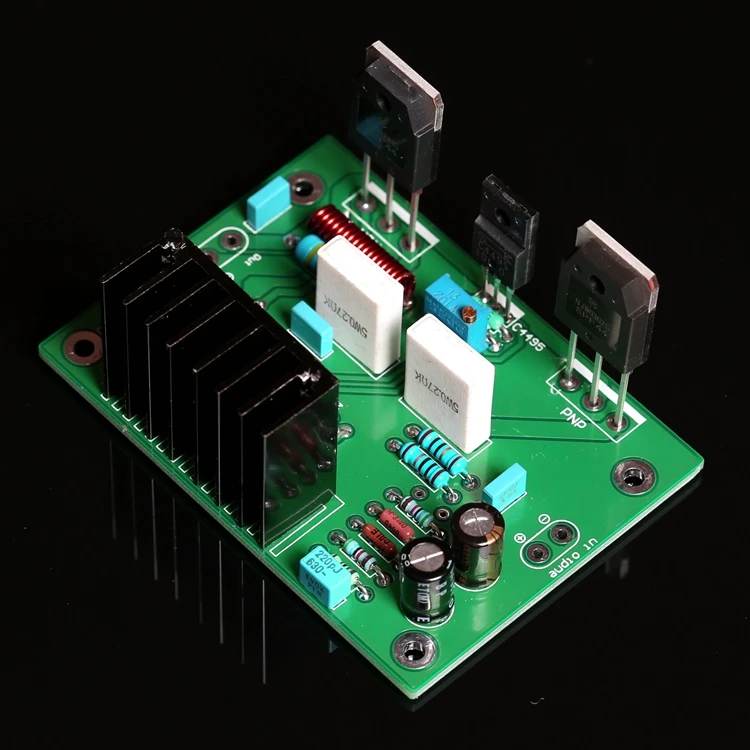

Kaolanhon DC25-55v* 2 150 Вт UPC1342V моно уровень HiFi после Усилитель мощности доска домашний аудиоусилитель доска NJW0302G/NJW0281G (от 582 руб.)

Описание

Типы: на трубчатой доске

B типы: большой три Kennedy готовой доски

UPC1342V чип
Новая Мощная лампа NJW0302G/NJW0281G
Параметры транзистора: 15А, 250 В, 150 Вт.

Провода: принимает UPC1342V для прямого нажатия линии на высокой мощности трубки,
Линия проста, устойчива, и звук очень прозрачный.
Класс А Ток: когда допускается температура трансформатора и радиатора,
Старайтесь как можно больше увеличить ток. Почувствуйте очарование
Усилитель мощности класса А (теплый, прозрачный, хороший контроль)! Данная плата
Метод отладки: левый и правый каналы этой платы имеют
Регулируемый мульти-поворотный потенциометр для регулировки переменного тока
Силовой трубки (ток класса А). После припайки платы поверните регулируемый потенциометр против часовой стрелки к головке (колыбельный ток 0)
Перед тем, как энергией. После прослушивания питания подтвердите, что нет
Проблема с воспроизведением, медленно Отрегулируйте потенциометр по часовой стрелке и
Одновременно обнаруживает напряжение резистора 0,22 Ом (например, статическое
Мощность составляет 200 мА при 44 мВ, и E-pair выход силовой трубки может быть
Измеряется с mV файл). Отрегулируйте ток в зависимости от желаемого значения.
Примечание: Из-за температуры отзывы, как температура
Теплоотвод поднимается, колыбельный ток будет вытягиваться немного, требуя
Несколько тестов и отладки.
Рекомендуемое напряжение: DC25-55v * 2, рекомендуется отрегулировать
Колыбельный ток каждой пары до 100 мА;
Выходная мощность: в зависимости от различного напряжения питания и динамика
Сопротивление, выходная мощность 20-150 Вт; когда DC50v питание,
Он может выводить 100 Вт/8 Ом, 150 Вт/4 Ом.

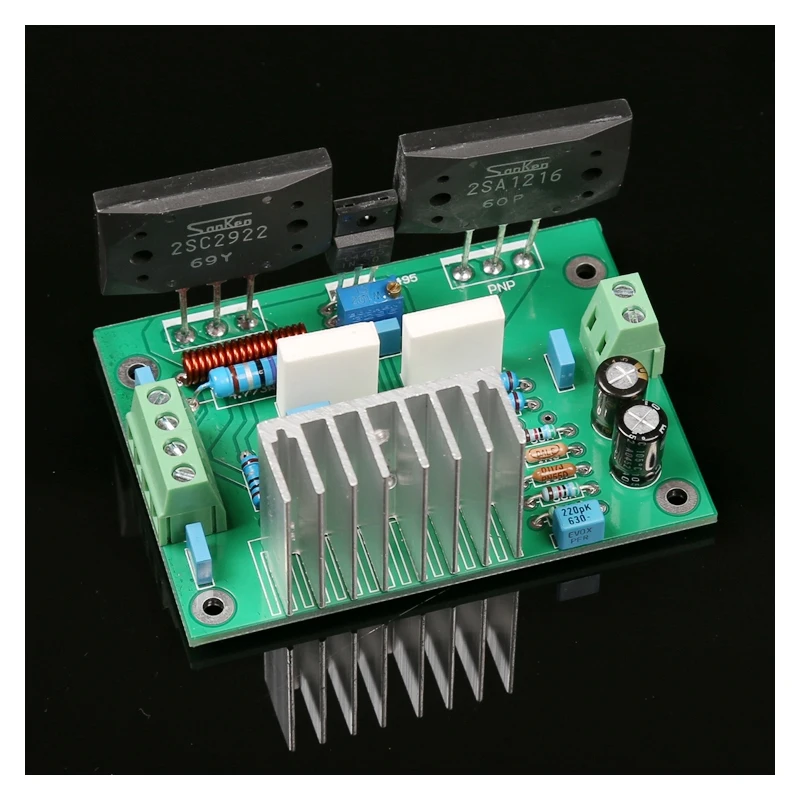

Размер печатной пластины: 84*61 мм; силовая трубка может быть установлена горизонтально,
Пространство Совместимо с тремя большими трубками (C2922 и т. Д.); печать
Пластина толщиной 2 мм, медная фольга 70um (толщина меди-последнее слово);
Среднее напряжение: около 1 мВ;
Отношение сигнал-шум: 108дб, уровень шума: 0.2мв;
