Описание
Доска Особенности:
* Дизайн печатной платы полностью определяет высокие токовые характеристики платы питания,
Специально разработан для использования медного покрытия, чтобы сделать доску более разумной, более
Надежнее и красивее! В то же время, выход является двусторонним выходом,
Что более удобно для любителей DIY, устраняя проблемы с проводкой
И быть более аккуратным и красивым!
* Рабочее напряжение платы составляет 10А (максимальный ток, который Большинство фильтров
Конденсаторы могут пройти 10А), и конструкция платы использует плоский мост 25А
Исправление, чтобы удовлетворить свои требования, и не требует установки
Теплоотвода. (За пределами моста выпрямителя 10A, будут Горячие и горячие условия)

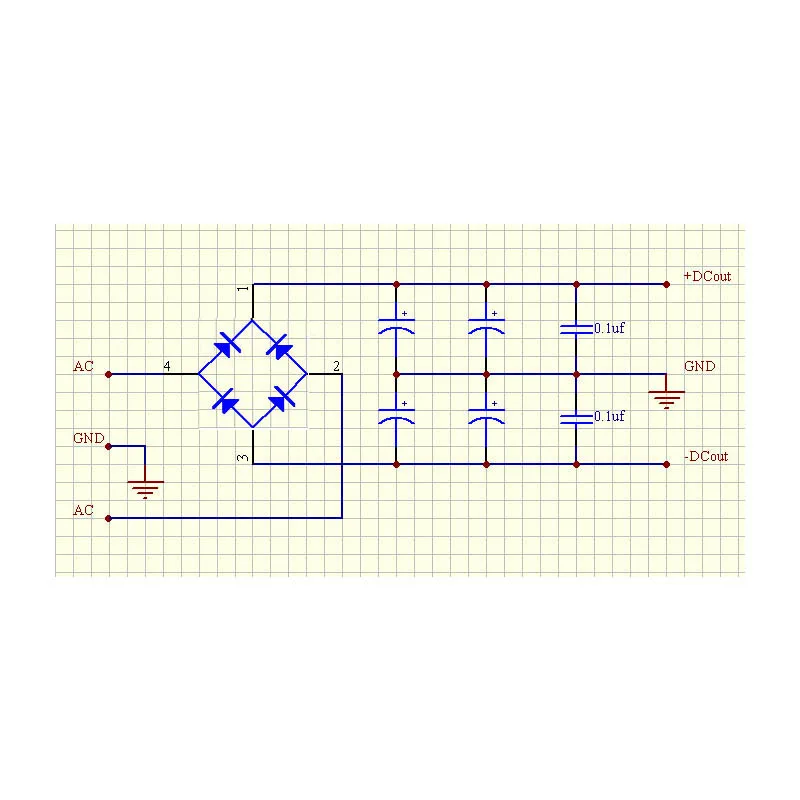

Интерфейс Описание:
Продукт не содержит схему цепи и руководство.
Пожалуйста, обратитесь к описанию ниже для проводки.
Входной интерфейс переменного тока (требуется трансформатор для выхода из трех проводов)
AC * 2: подключен к линии переменного тока трансформатора
GND: Подключите трансформатор
Выходной интерфейс постоянного тока (отмечен рядом с ним!)
-Выход: отрицательное давление
Заземление: заземления
+ Выход: положительное напряжение
Параметры:
Рабочее напряжение: трехпроводная связь <44 в
Рабочий ток: 10А (максимум 20А)
Емкость емкости: 4 3300 мкФ/63 в Корея Sanhe конденсатор (диаметр 25 мм)
Выпрямляющий плоский мост: с использованием GBJ2510
Размер платы: длина 96 мм * ширина 56 мм (PCB использует лист толщиной 1,6 мм FR4)
Характеристики
- Максимальная мощность на канал
- Без питания
- Номер модели
- 3300uf / 70V * 4
- Каналы
- 1
- Упаковка
- Да
- Бренд
- kaolanhon
