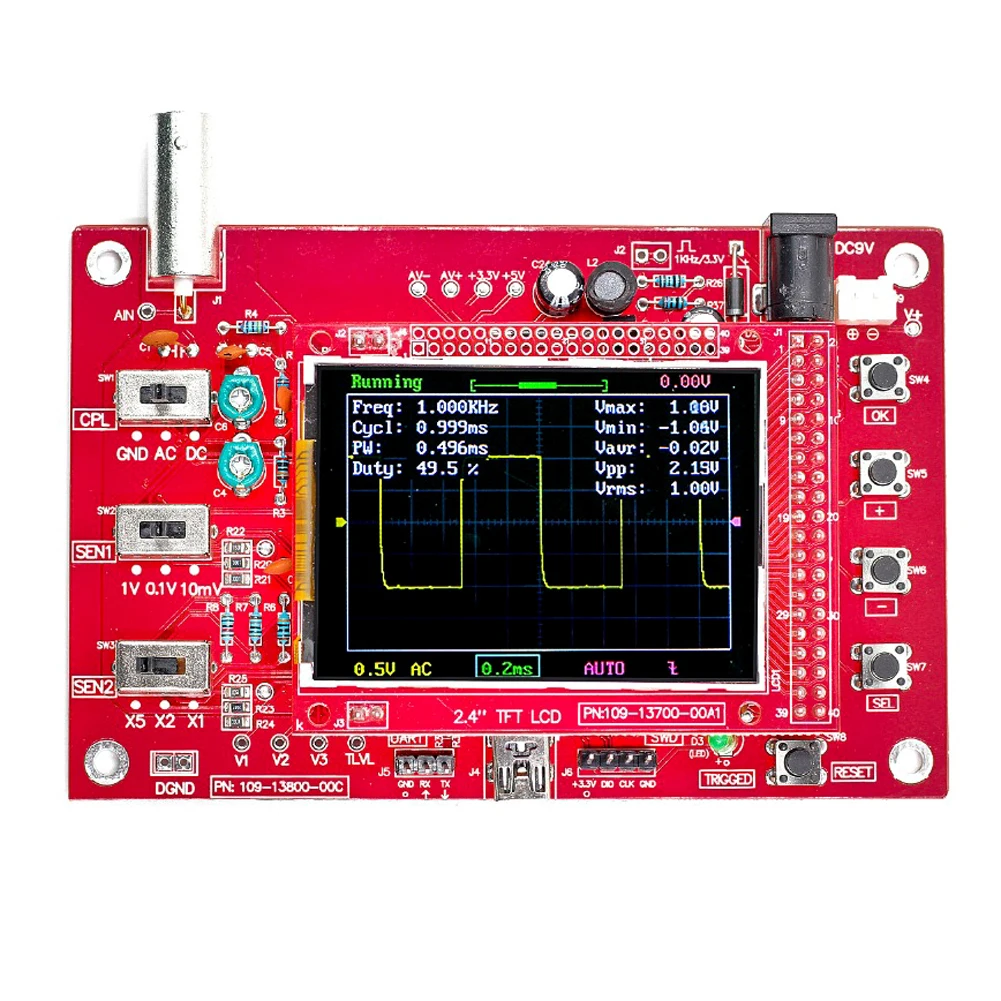

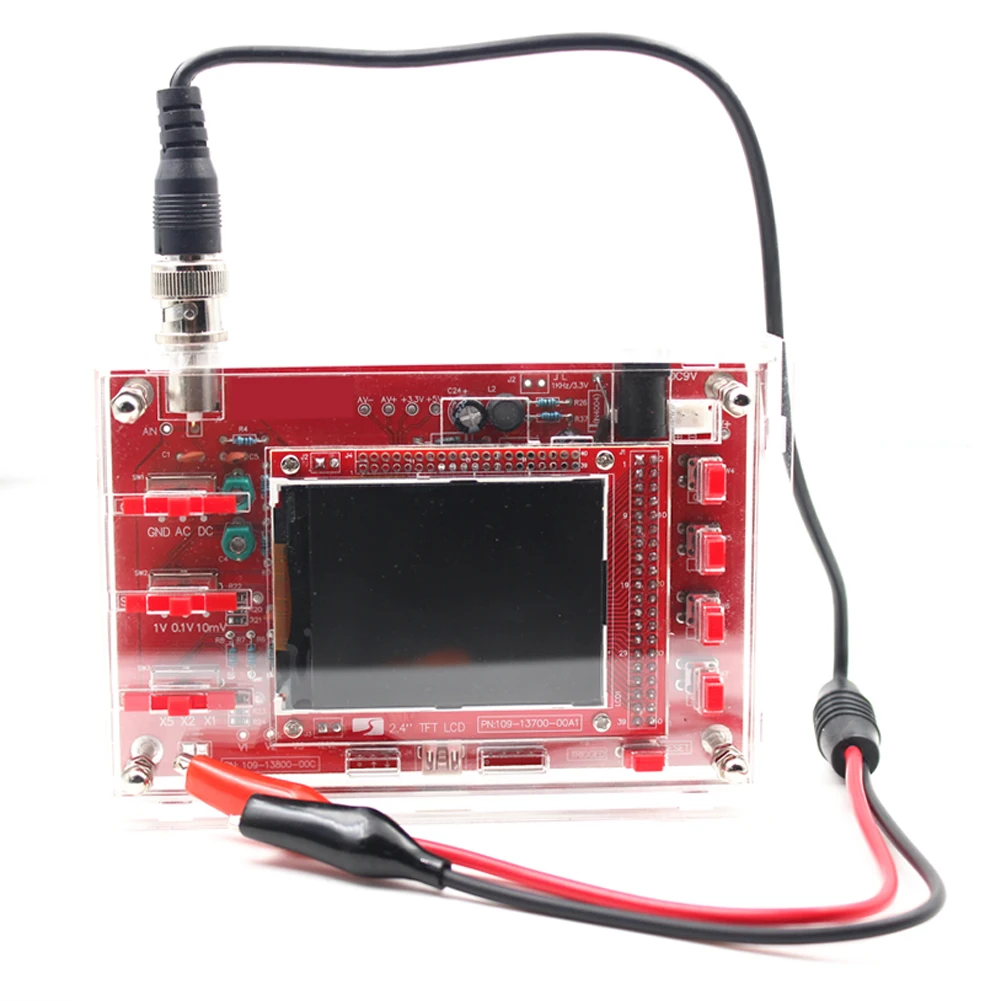

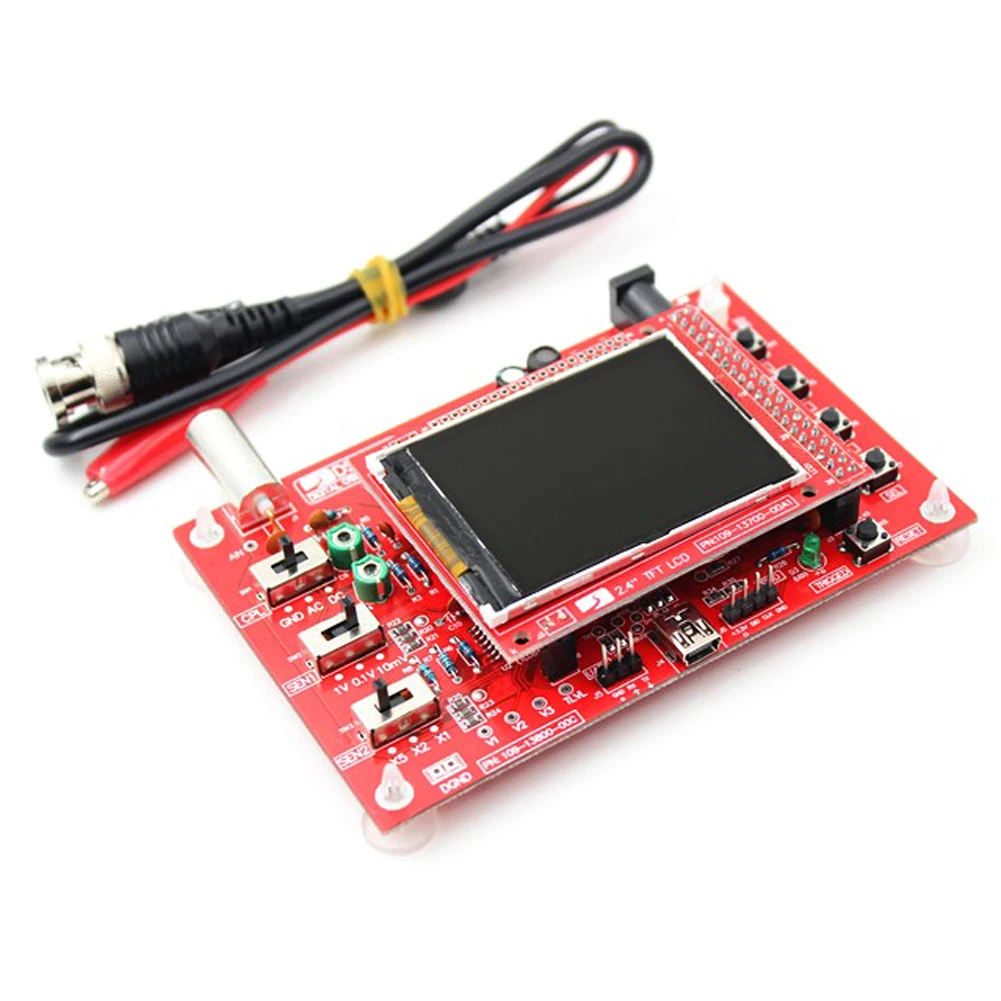

Карманный цифровой осциллограф 2,4 дюйма TFT 1Msps с открытым исходным кодом с зондом профессиональный инструмент S17

Описание

Особенности:
-Функция распознавания контроллера TFT.
-Доступны подъемные или падающие края триггера.
-Регулируемое вертикальное смещение, и с инструкциями.
-Наблюдательная предыдущая форма триггера (отрицательная задержка).
-Может замораживать в любое время отображения формы волны (функция удержания).
-Функция хранения формы волны, не потеряет форму волны после выключения питания.
-Короткое замыкание и обнаружение открытого замыкания, может помочь клиенту узнать ошибку пайки.
-С автоматическим, регулярным и однократным режимами, легко запечатлеть форму волны момента.
-Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
-С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.
-В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM.
Технические характеристики:
Точность: 12Bit
Вход сопротивление: 1mом
Напряжение питания: 9 В постоянного тока
Аналоговая полоса пропускания: 0-200 кГц
Режимы соединения: DC/AC/GND
Глубина буфера выборки: 1024 байт
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2 * 1.57in
Максимальная частота дискретизации в реальном времени: 1 Msps
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Диапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)
Посылка включает в себя:
1 х DSO138 DIY цифровой осциллограф комплект
1 x зонд
3 x Руководство пользователя (на английском языке)
