Описание
В TDA7293 является монолитной интегральная схема в Multiwatt15 посылка, предназначенный для использования в качестве аудио усилитель класса AB в Hi-Fi поле приложений, таких как дома стерео, с автономным питанием динамиков и Topclass ТВ. Благодаря широкому диапазону напряжения и высокой выходной токовой возможности он способен обеспечить наибольшую мощность как в нагрузках 4-ом, так и 8-ом.
Встроенная функция отключения с задержкой включения упрощает удаленную работу, избегая отключения шумов.
Параллельный режим возможен путем подключения нескольких устройств и использования pin11. Высокая Выходная мощность может быть доставлена к очень низким нагрузкам импеданса, поэтому оптимизируя рассеивание теплоты системы
Характеристика:
Multipower BCD технологии
Очень высокий диапазон рабочего напряжения (± 50 в)
Мощности ДМОП stage
Высокая Выходная мощность (100 Вт в 8 Ом @ THD = 10%, с VS = ± 40 В)
Отключение и ожидания функции
Без включения/выключения шума
Очень низкий уровень искажений
Очень низким уровнем шума
Защита от короткого замыкания (без применения входного сигнала)
Термальность shutdown
Детектор клип
Модульность (несколько устройств можно легко подключить параллельно для привода очень низких импедансов)

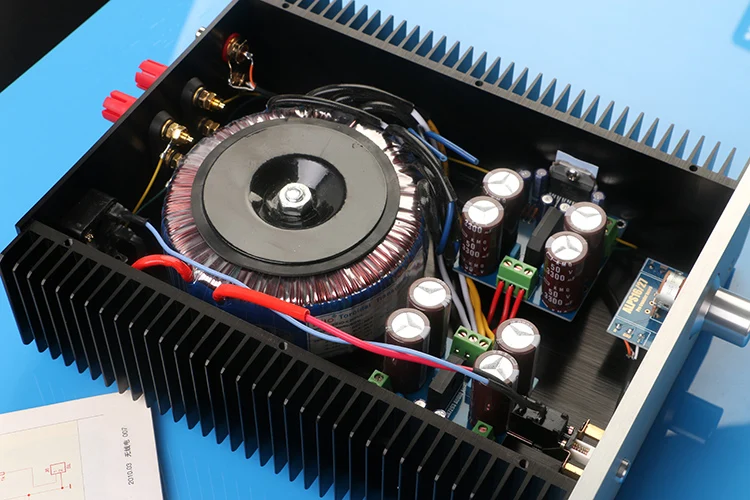

100 W TDA7293 чип на канал. Принять новый оригинальный IC! Размер изделия: 212*70*264 мм около 4,5 кг! Теперь обновление для использования 8 химических 3300 мкФ конденсаторов для фильтра на заказ готовая машина, владелец ручной работы!
1: использование новый оригинальный ST TDA7293 чип, штраф из десяти
2: двусторонний оловянный Высокоточный военный лист с ЧПУ, лучшая надежность
3: единственное использование 6 кольцевых толстых медных резисторов для ног, все конденсаторы импортируются брендами, ELNA, фильтрующие конденсаторы 2 3300 мкФ, которые нельзя сравнить с качеством звука!
Диапазон рабочего напряжения: двойной 12 В-двойной 50 в, выходной ток пик 10A; рекомендуется AC двойной 32 В трансформатор
Выходная мощность: 100 Вт при максимуме 4 Ом;
Общее гармоническое искажение (Po = 5 Вт, f = 1 кГц) 0.005%;
Коэффициент конверсии 15 В/МКС;
Входное сопротивление 100ком; Сопротивление рога: 4-8 Ом
Частотная характеристика 20Hz-20Kz; работа в классах A и B
Характеристики
- Номер модели
- TDA7293
- Максимальная мощность на канал
- 100 Вт
- Упаковка
- Да
- Бренд
- Katherin
- Каналы
- 2 (2.0)
