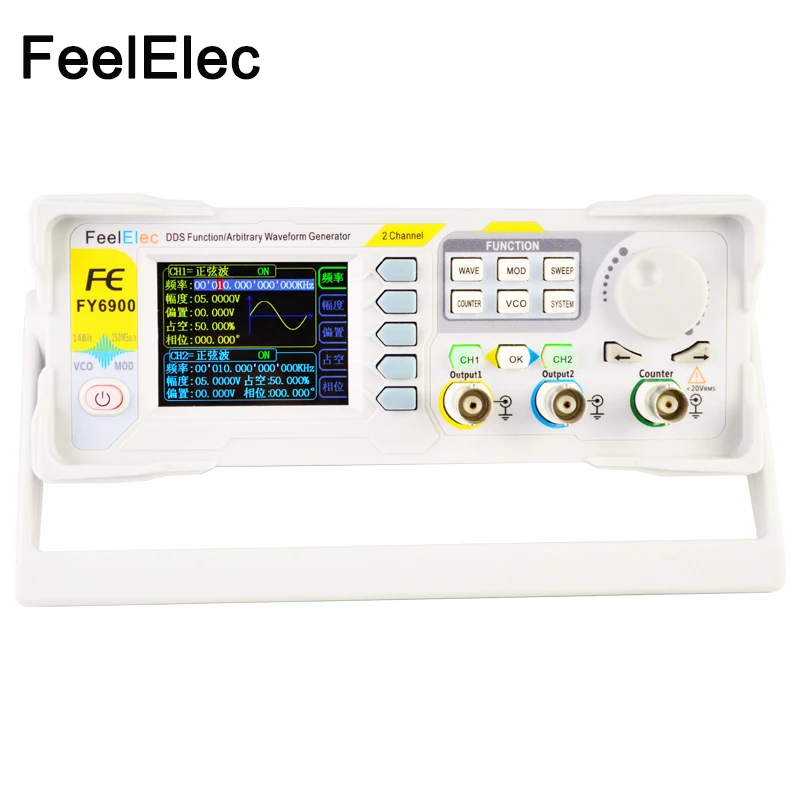

Китай частота-счетчик импульсов FY6900-50Mhz произвольной формы сигнала-генераторы DDS сигнал-источник генератор сигналов синтезатор (от 5955 руб.)

Описание

Китай частота-счетчик импульсов FY6900-50Mhz произвольной формы сигнала-генераторы DDS сигнал-источник генератор сигналов синтезатор

Частота
Модель		FY6900-20M					FY6900-30M	FY6900-50M	FY6900-60M
Синуса		0 ~ 20 МГц					0 ~ 30 МГц	0 ~ 50 МГц	0 ~ 60 МГц
Квадратной формы		0 ~ 15 МГц					0 ~ 25 МГц	0 ~ 25 МГц	0 ~ 25 МГц
Пандус, Треугольники		0 ~ 10 МГц					0 ~ 10 МГц	0 ~ 10 МГц	0 ~ 10 МГц
Пульс		0 ~ 10 МГц					0 ~ 10 МГц	0 ~ 10 МГц	0 ~ 10 МГц
Ttl/CMOS		0 ~ 10 МГц					0 ~ 10 МГц	0 ~ 10 МГц	0 ~ 10 МГц
Произвольной формы		0 ~ 10 МГц					0 ~ 10 МГц	0 ~ 10 МГц	0 ~ 10 МГц
Минимальная ширина импульса		20ns (все модели импульсной волны минимальная ширина может достигать 20ns)
Мин. Разрешение на всех частотных диапазонах		1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах для обеспечения точности регулировки под высокой частотой. Например, он может выдавать сигнал 10,000000000001 МГц).
Точность		± 20ppm
Стабильность		± 1 ppm/3 часа
Характеристик формы волны
Осциллограмм		Синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/рампа, Sawtooth Wave, CMOS, четыре канала ttl, DC, половина волны, полная волна, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Лоренц пульс, многотон, шум, ЭКГ, трапециевидный пульс, Синк-Пульс, узкий пульс, Гаусс-белый шум, AM, FM и другие 64 комплектов пользовательской формы сигнала.
Энергонезависимой для хранения		Может хранить 64 пользовательских произвольных формы волны, (8 K 14 бит) * 64
Сигналов Длина		8192 точек * 14 бит
Частота дискретизации		250MSa/s
Вертикальный Разрешение		14 бит
Синуса		Гармоническое подавление					≥50 дБ (<1 МГц); ≥45 дБ (1 МГц ~ 20 МГц);
		Суммарный коэффициент гармонических искажений					<0.5% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольник		Время нарастания/спада					≤7ns (VPP <5 V)
		Выброс					≤5%
		Рабочий цикл					0.01% ~ 99.99% (разрешение 0.01%)
Пилообразный сигнал		Линейность					> 99% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда (VPP)		Frequency≤5MHz: 1mVpp ~ 24Vpp; 5 МГц <частота ≤10 МГц: 1mVpp ~ 20Vpp; 10 МГц <частота ≤20 МГц: 1mVpp ~ 10Vpp; Частота> 20 МГц: 1mVpp ~ 5Vpp;
Разрешение		1mV
Амплитуда стабильности		±0. 5%/5 часов
Амплитудно-это действительно плоский экран		± 5% (<10 МГц); ± 5% (> 10 МГц);
Сигналов Выход
Импеданс		50Ω±10% (Типичный)
Защита		Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
DC офсетная печать
Офсетная печать диапазон		Частота ≤20 МГц: ± 12 В; Частота> 20 МГц: ±2. 5 В;
Офсетная печать Разрешение		1mV
Фазы Особенности
Фазы диапазон		0 ~ 359,99 °
Фазы разрешение		0,01 °
Ttl Выход
Ttl уровень амплитуды		> 3Vpp
Разветвителя		> 8 ttl нагрузки
Время нарастания/спада		≤10ns
КМОП-матрица Выход
Низкое электро уровня		<0,3 V
Высокая электрический уровень		1 ~ 12 В
Время нарастания/спада		≤18ns
Измерение наружных размеров
Функция		Частота, период, положительная/отрицательная ширина импульса, рабочий цикл
Вход Напряжение диапазон		1Vpp ~ 20Vpp
Частотомер		Разрешение					0,01 Гц (время выхода = 100 с)
		Диапазон					0,01 Гц ~ 100 МГц
		Чувствительность					Время ворот 3 класса (1 S, 10 S, 100 S) регулируемый
Счетчик		Диапазон					0-4294967295
		Соединительная муфта					Постоянный ток, переменный ток,
		Режим работы					Руководство по эксплуатации
Период		Диапазон измерений						5ns ~ 20 s	DC муфта измерения
Импульсный Ширина		Диапазон измерений						0ns ~ 20 s
		Разрешение						5ns
Рабочий цикл		Дистанция поездки (Дисплей)						0% ~ 100%
Развертки
Перевозчик сигнала		Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Развертки Тип		Линейный или логарифм
Развертки направление		Направления движения вверх, вниз и обратно;
Развертки объекты		Частота, амплитуда, смещение, рабочий цикл
Время развертки		0,01 с ~ 999,99 с/шаг
Диапазон настройки		Исходное положение и конечное положение могут быть выбраны произвольно.
Диапазон развертки		Определяется настройкой параметров.
ГУН(Выход управления напряжением)
Диапазон модуляции сигнала на вход		0 ~ 5В
ГУН сигнала Частотный диапазон		0-2000 Гц
Управления Гун объекта		Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, контроль напряжения рабочего цикла.
ГУН специальная функция		Может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом.
Модуляции
Модуляции Тип			AM, FM, PM, ASK, FSK, PSK
Перевозчик сигнала			Синус, квадрат, треугольник, пандус, произвольная форма волны (кроме постоянного тока)
AM
Источник света			Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов			Синус, квадрат, треугольник, пандус, произвольная форма волны
Глубина			0% до 120%
Частота модуляции			Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
FM
Источник света			Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов			Синус, квадрат, треугольник, пандус, произвольная форма волны
Частота модуляции			Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
PM
Источник света			Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов			Синус, квадрат, треугольник, пандус, произвольная форма волны
Отклонение фазы			От 0 до 360 °
Частота модуляции			Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
Спросить
Источник света			Внутренний (CH2), внешний (ASK IN port), ручной
Модуляции сигналов			Квадрат с 50% рабочего цикла.
Ключ частоты			1μHz ~ 10 МГц
FSK
Источник света			Внутренний (CH2), внешний (FSK IN port), ручной
Модуляции сигналов			Квадрат с 50% рабочего цикла.
Ключ частоты			1μHz ~ 10 МГц
PSK
Источник света			Внутренний (CH2), внешний (PSK в порту), ручной
Модуляции сигналов			Квадрат с 50% рабочего цикла.
Ключ частоты			1μHz ~ 10 МГц
Burst Функция
Перевозчик сигнала			Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Burst рассчитывать			1 ~ 1048575
Источник запуска			Ручной, внутренний, внешний (AC/DC)
Общие характеристики
Дисплей	Тип			2,4 дюйма, цветной TFT дисплей.
Сохранить и нагрузки	Количество			20
	Позиция			От 01 до 20 (01 для значения по умолчанию start)
Интерфейс	Тип			USB к последовательный интерфейс
	Протокол			Режим командной линии, обеспечивающий протоколы связи.
	Общении Скорость					9600bps (промышленный стандарт)
Мощность	Напряжение диапазон				AC100V ~ 240 V
Technic	SMD, LSI, надежный и прочный
Зуммер	Можно включить/выключить настройкой.
Управление	Кнопки и ручка непрерывно.
Защита окружающей среды	Темп. : 0 ~ 40℃, влажность: ﹤80%
Размер	200 мм * 190 мм * 90 мм (Д * Ш * В)
Вес	850 г
Посылка Размеры	25 см * 21 см * 10 см (Д * Ш * В)
Посылка Вес	0,98 кг (главный двигатель, аксессуары и упаковочные материалы)
