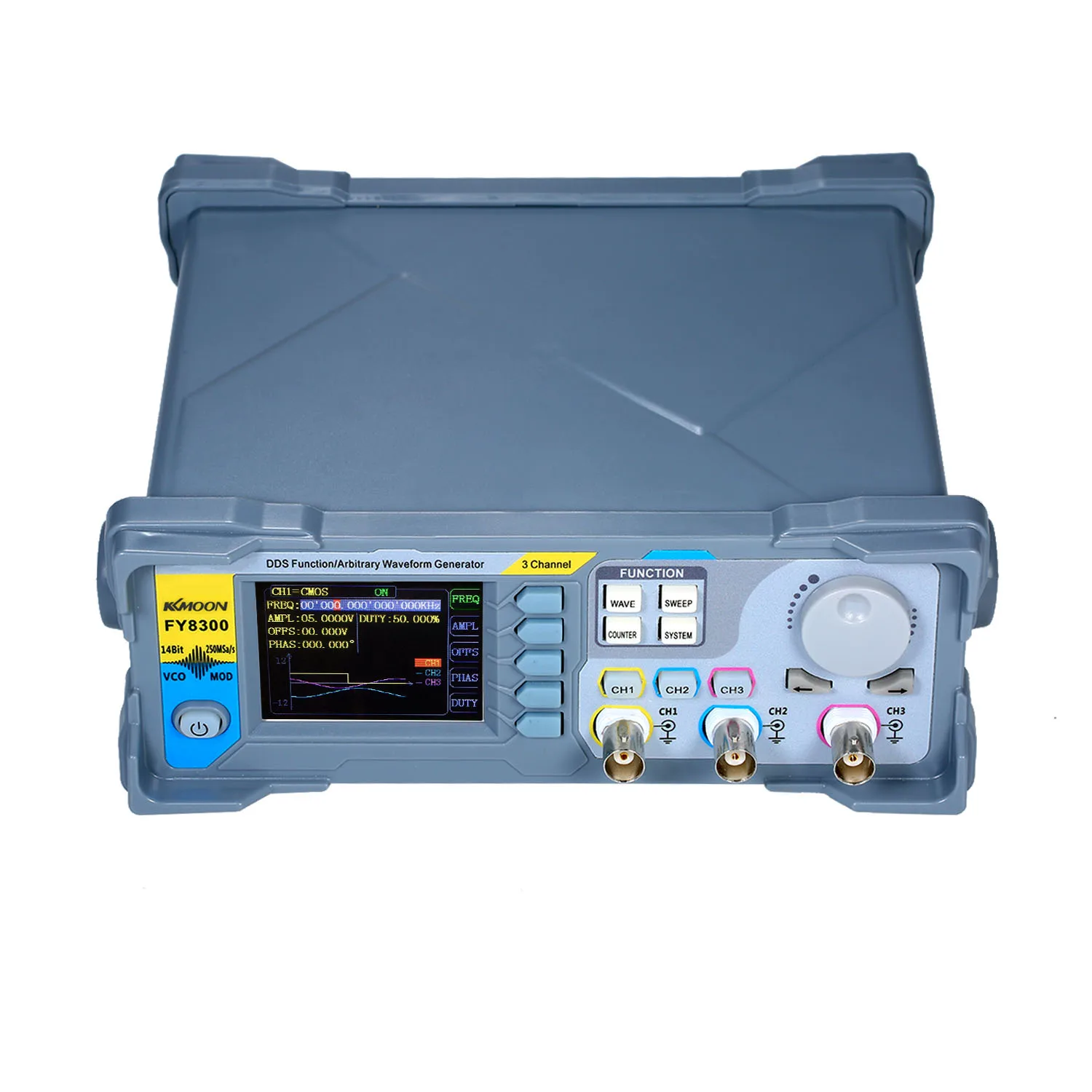

KKmoon 10 МГц функция генератор сигналов Высокая точность цифровой DDS трехканальный генератор сигналов импульсный источник сигнала

Трехканальная функция/генератор сигналов произвольной формы-это набор функций генератора сигналов, генератора произвольной формы сигналов, генератора импульсов, аналогового/цифрового модулятора, развертки, счетчики и частотомер и другие функции в высокой производительности, экономичный, многофункциональный генератор сигналов.

Особенности:
Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов.

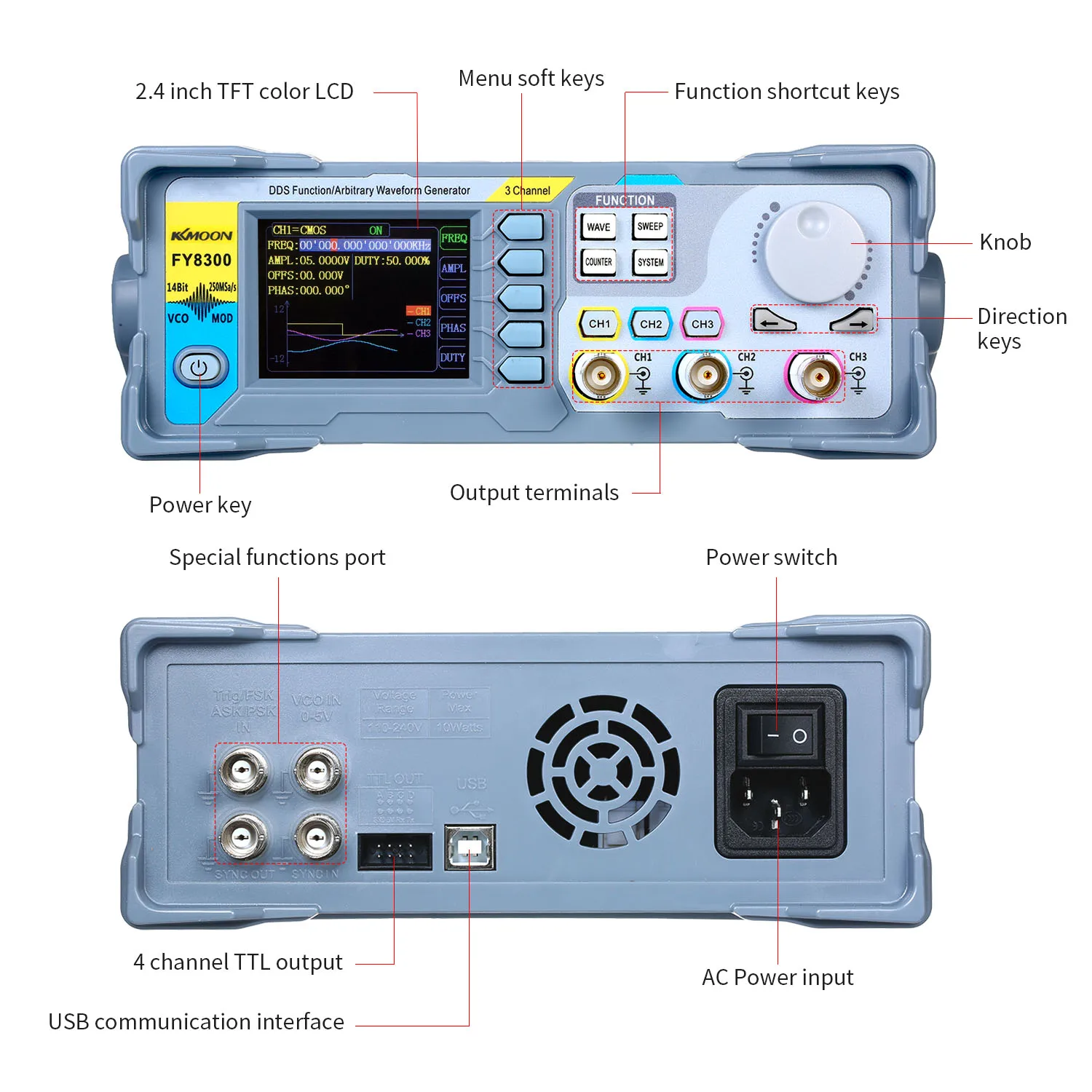

2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320 × 240, отображающий параметры и графику трех каналов одновременно.
Рабочий стол дизайн ABS пластиковый чехол, используется 100-240 В (AC) Широкий диапазон напряжения питания.
Прибор использует 14-битный высокоскоростной чип преобразователя D/A (5Vpp Выходная погрешность квантования составляет менее 1 мВ), частота дискретизации 250MSa/s, 14 бит вертикальное разрешение.
Длительное нажатие кнопки OK в процессе использования позволяет быстро сохранить информацию о параметрах выходного сигнала прибора, а сохраненные параметры могут быть автоматически загружены на следующую загрузку.
Независимый трехканальный выход (эквивалент трех автономных источников сигнала) может работать синхронно, и разность фаз может быть точно скорректирована.
С функцией отслеживания каналов, все параметры трех каналов могут быть обновлены в соответствии с настройкой пользователя в то же время, когда отслеживание открывается.
Может выводить до 100 групп функций/произвольной формы волны, содержит 33 группы заданных форм сигналов и 64 группы пользовательских форм сигналов. Пресеты сигналов: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/рампа, CMOS (0 ~ 12 В), Exponential Rise, exponential Fall, noise, ECG, DC и т. Д.
Позволяет хранить 64 файла данных произвольной формы, каждая из которых имеет глубину 8192 точек * 14 бит.
Функция развертки: он может подметать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл; он имеет линейный и логарифм два типа развертки; 0,01 S ~ 999,99 S Время развертки; вверх, направления движения вниз и обратно
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, фаза между каждым каналом можно регулировать.
Функция сохранения: она может сохранить 12 наборов пользовательских параметров и может быть загружена в любое время.
Коммуникационная функция: все функции могут управляться с помощью программы ПК и протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
Параметры:

Частота
Модель	FY8300-10 м
Синуса	0 ~ 10 МГц
Квадратной формы	0 ~ 10 МГц
Пандус, Треугольники	0 ~ 10 МГц
Пульс	0 ~ 10 МГц
Ttl/CMOS	0 ~ 10 МГц
Произвольной формы	0 ~ 10 МГц
Минимальный импульсный Ширина	20ns (все модели импульсной волны минимальная ширина может достигать 20ns)
Мин. Разрешение на всех частотных диапазонах	1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах для обеспечения точности регулировки под высокой частотой. Например, он может выдавать сигнал 10,000000000001 МГц).
Точность	± 20ppm
Стабильность	± 1 ppm/3 часа
Характеристик формы волны
Осциллограмм	Синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/рампа, Sawtooth Wave, CMOS, четыре канала ttl, DC, половина волны, полная волна, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Лоренц пульс, многотон, шум, ЭКГ, трапециевидный пульс, Синк-Пульс, узкий пульс, Гаусс-белый шум, AM, FM и другие 64 комплектов пользовательской формы сигнала.
Энергонезависимой для хранения	Может хранить 64 пользовательских произвольных формы волны, (8 K 14 бит) * 64
Сигналов Длина	8192 точек * 14 бит
Частота дискретизации	250MSa/s
Вертикальный Разрешение	14 бит
Синуса	Гармоническое подавление	≥50 дБ (<1 МГц); ≥45 дБ (1 МГц ~ 20 МГц);
	Суммарный коэффициент гармонических искажений	<0.5% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольник	Время нарастания/спада	≤15ns (VPP <5 V)
	Выброс	≤5%
	Рабочий цикл	0.01% ~ 99.99% (разрешение 0.01%)
Пилообразный сигнал	Линейность	> 99% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда (VPP)	Frequency≤5MHz: 1mVpp ~ 24Vpp; 5 МГц <частота ≤10 МГц: 1mVpp ~ 20Vpp; 10 МГц <частота ≤20 МГц: 1mVpp ~ 10Vpp; Частота> 20 МГц: 1mVpp ~ 5Vpp;
Разрешение	1mV
Амплитуда стабильности	±0. 5%/5 часов
Амплитудно-это действительно плоский экран	± 5% (<10 МГц); ± 5% (> 10 МГц);
Сигналов Выход
Импеданс	50Ω±10% (Типичный)
Защита	Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
DC офсетная печать
Офсетная печать диапазон	Частота ≤20 МГц: ± 12 В; Частота> 20 МГц: ±2. 5 В;
Офсетная печать Разрешение	1mV
Фазы Особенности
Фазы диапазон	0 ~ 359,99 °
Фазы Разрешение	0,01 °
TtlВыход
Ttl уровень амплитуды	> 3Vpp
Разветвителя	> 8 ttl нагрузки
Время нарастания/спада	≤10ns
КМОП-матрицаВыход
Низкое электро уровня	<0,3 V
Высокая электрический уровень	1 ~ 12 В
Время нарастания/спада	≤18ns
Измерение наружных размеров
Функция	Частота, период, положительная/отрицательная ширина импульса, рабочий цикл
Вход Напряжение диапазон	1Vpp ~ 20Vpp
Частотомер	Разрешение	0,01 Гц (время выхода = 100 с)
	Диапазон	0,01 Гц ~ 100 МГц
	Чувствительность	Время ворот 3 класса (1 S, 10 S, 100 S) регулируемый
Счетчик	Диапазон	0-4294967295
	Соединительная муфта	Постоянного тока
	Режим работы	Руководство по эксплуатации
Период	Диапазон измерений	5ns ~ 20 s	DC муфта измерения
Импульсный Ширина	Диапазон измерений	0ns ~ 20 s
	Разрешение	5ns
Рабочий цикл	Дистанция поездки (Дисплей)	0% ~ 100%
Развертки
Перевозчик сигнала	Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Развертки Тип	Линейный или логарифм
Развертки направление	Направления движения вверх, вниз и обратно;
Развертки объекты	Частота, амплитуда, смещение, рабочий цикл
Время развертки	0,01 с ~ 999,99 с/шаг
Диапазон настройки	Исходное положение и конечное положение могут быть выбраны произвольно.
Диапазон развертки	Определяется настройкой параметров.
Общие характеристики
Дисплей	Тип	2,4 дюйма, цветной TFT дисплей.
Сохранить и нагрузки	Количество	12
	Позиция	От 01 до 12 (01 для значения по умолчанию start)
Интерфейс	Тип	USB к последовательный интерфейс
	Протокол	Режим командной линии, обеспечивающий протоколы связи.
	Общении Скорость		115200bps (промышленный стандарт)
Мощность	Напряжение диапазон	AC100V ~ 240 V
Technic	SMD, LSI, надежный и прочный
Зуммер	Можно включить/выключить настройкой.
Управление	Кнопки и ручка непрерывно.
Защита окружающей среды	Темп. : 0 ~ 40℃, влажность: ﹤80%
Тип штекера:	Великобритания
Товар Размеры	210*195*75 мм/8,27*7,68 * 2.95in
Товар Вес	612 гр/21,58 унций
Посылка Размеры	1244 гр/43,88 унций
Посылка Размеры	29*23*10 см/11,42*9,06 * 3.94in

Посылка список:
1 * генератор сигналов DDS
1 * Мощность кабель
1 * USB кабель для передачи данных
3 * BNC-BNC кабель
3 * Кабель BNC-Clip
