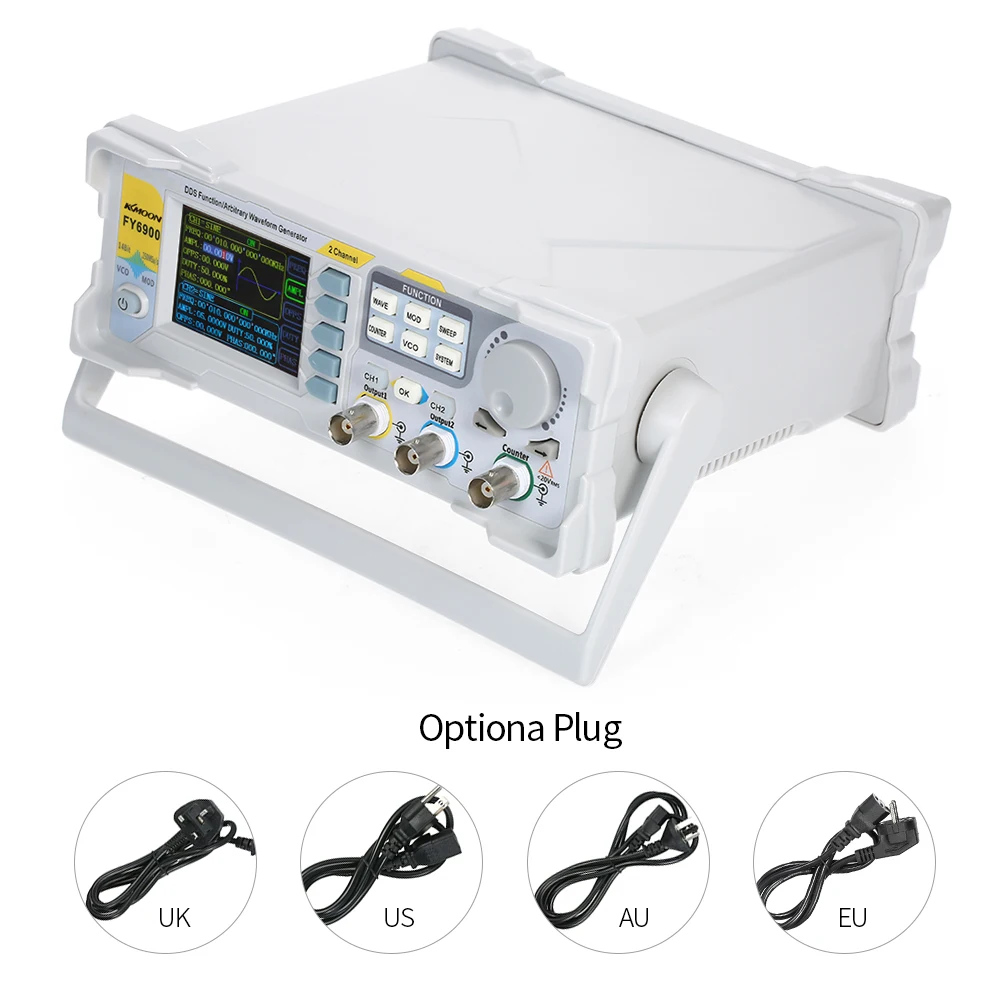

Описание
Особенности:
Используйте технологию прямого цифровой синтезатор (DDS) и обеспечивают стабильные, точные, чистые и низкие искажения сигналов.
2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременно отображать параметры и графику CH1 и CH2.
Используйте технологию MagicPulse, низкое дрожание (RMS) <200 ps.
Прибор использует 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации, 14 бит в вертикальном направлении.
Может выводить до 99 групп функций/произвольной формы сигнала, содержит 35 групп предустановленных сигналов и 64 группы пользовательских сигналов. Предустановленный сигнал: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно точно установить), треугольник/пандус, CMOS (0 ~ 12 В), четыре канала ttl, exponential Rise, Exponential Fall, noise, ECG, DC и т. д.
Позволяет хранить 64 произвольных файлов данных формы сигнала, каждый из которых имеет глубину сигнала 8192 точек * 14 бит; (чем дольше глубина формы сигнала, тем более детальная форма сигнала будет сохранена, и детали сигнала могут быть восстановлены с высокой точностью.)
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция развертки: он может подметать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл; он имеет линейный и логарифм два типа развертки; 0,01 S ~ 999,99 S время сдвига; вверх, вниз и круговой пролет.
Функция VCO (выход управления напряжением): может быть обеспечен внешним входным сигналом: частота управления напряжением, амплитуда контроля напряжения, смещение управления напряжением, циклом управления напряжением и модуляциями PWM.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Функция частотного счетчика 100 м: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Рабочая частота 100 МГц и мин. Частота работает 0,01 Гц.
Функция счетчика: Он имеет 2 режима измерения муфты, включая муфту постоянного тока и муфту переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
Стандартные двойные полнофункциональные каналы, которые эквивалентны двух самостоятельных генераторов.
Функция синхронизации каналов: поддержка копирования сигналов и состояния копии между каналами.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, фаза между каждым каналом можно регулировать.
Точно Отрегулируйте фазы двух каналов. Точность может быть 0,01 °.
Минимальное разрешение амплитуды может составлять до 1 мВ. Диапазон амплитуды 0 ~ 24Vpp.
Рабочий цикл каждого канала можно отрегулировать независимо от 0.01%-99.99%, регулирующее разрешение составляет 0.01%.
-12V ~ + работающего на постоянном токе 12 В в офсетной функция. Разрешение 0,001 V.
Функция сохранения: она может сэкономить 20 наборов параметров набора и может быть загружена в любое время.
Функция связи: все функции могут управляться с помощью программы PC, и протокол связи открывается для вторичного развития.
Защита от короткого замыкания: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Обеспечивает мощное программное обеспечение для монтажа сигналов. Пользователи могут загружать произвольные формы волны на этот инструмент после изменения через ПК программы, которая включена в компакт-диск пользователя.
Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.
Параметры:
| Частота | |||||||||
| Модель | FY6900- 6 0 м | ||||||||
| Синуса | 0 ~60 МГц | ||||||||
| Квадратной формы | 0 ~ 25 МГц | ||||||||
| Пандус, Треугольники | 0 ~ 10 МГц | ||||||||
| Пульс | 0 ~ 10 МГц | ||||||||
| Ttl/CMOS | 0 ~ 10 МГц | ||||||||
| Произвольной формы | 0 ~ 10 МГц | ||||||||
| МинимумPUlseWIDþ | 20ns (все модели импульсных волн минимальная ширина может достигать 20ns) | ||||||||
| Мин. разрешение на всех частотах | 1μгц (мин. разрешение может достигать 1μгц на всех частотах, чтобы обеспечить точность регулировки при высокой частоте. Например, он может выводить сигнал на 10,000000000001 МГц). | ||||||||
| Точность | ± 20ppm | ||||||||
| Стабильность | ± 1ppm/3 часа | ||||||||
| Характеристик формы волны | |||||||||
| Осциллограмм | Синус, квадрат, Прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус,Форма волны пила, КМОП, четыре канала ttl, DC, половинная волна, полная волна, положительный шаг, обратный шаг, положительная степень, Inverse Exponent, Lorenz Pulse, Multitone, шум, ЭКГ, трапециевидный пульс, синк пульс, узкий пульс, Гаусс белый шум, AM, FM, И другие 64 набора пользовательских сигналов. | ||||||||
| Энергонезависимой для хранения | Можно хранить 64 пользовательских произвольных сигналов, (8 K 14 бит) * 64 | ||||||||
| Сигналов Длина | 8192 Точек * 14bЭтоS | ||||||||
| Частота дискретизации | 250MSa/s | ||||||||
| Вертикальный Разрешение | 14 бит | ||||||||
| Синуса | Гармоническое подавление | ≥50dBc (<1 МГц); ≥45dBc (1 МГц ~ 20 МГц); | |||||||
| Суммарный коэффициент гармонических искажений | <0.5% (20 Гц ~ 20 кГц, 0dBm) | ||||||||
| Прямоугольник | Время нарастания/спада | ≤7ns (VPP <5 V) | |||||||
| Выброс | ≤5% | ||||||||
| Рабочий цикл | 0.01% ~ 99.99% (разрешение 0.01%) | ||||||||
| ЗубаWПР | Линейность | > 99% (0,01 Гц ~ 10 кГц) | |||||||
| Выход характеристики | |||||||||
| Амплитуда(VPP) | Frequency≤5МГц: 1mVpp ~ 24Vpp; 5MHz <Frequency≤10 МГц: 1mVpp ~20Vpp; 10 МГц <частота ≤20 МГц: 1mVpp ~ 10Vpp; Частота> 20 МГц: 1mVpp ~ 5Vpp; | ||||||||
| Разрешение | 1mV | ||||||||
| Амплитуда стабильности | ±0. 5%/5 часов | ||||||||
| Амплитудно-это действительно плоский экран | ±2. 5% (<10 МГц);± 5% (> 10 МГц) | ||||||||
| Сигналов Выход | |||||||||
| Импеданс | 50Ω±10%(Типичное) | ||||||||
| Защита | Все каналы могут работать более 60 секунд, когда нагрузка коротка. | ||||||||
| DC офсетная печать | |||||||||
| Офсетная печать диапазон | Частота ≤20 МГц: ± 12 В;Частота> 20 МГц: ± 2. 5 В; | ||||||||
| Офсетная печать Разрешение | 1mV | ||||||||
| Фазы Особенности | |||||||||
| Фазы диапазон | 0 ~ 359,99° | ||||||||
| Фазы разрешение | 0.1 ° | ||||||||
| Ttl Выход | |||||||||
| Ttl уровень амплитуды | > 3Vpp | ||||||||
| Разветвителя | > 8 ttl нагрузки | ||||||||
| Время нарастания/спада | ≤10ns | ||||||||
| КМОП-матрица Выход | |||||||||
| Низкое электро уровня | <0,3 V | ||||||||
| Высокая электрический уровень | 1 V ~ 12 V | ||||||||
| Время нарастания/спада | ≤18ns | ||||||||
| Измерение наружных размеров | |||||||||
| Функция | Частота,Период, положительный/отрицательный импульс ширина, рабочий цикл | ||||||||
| Вход Напряжение диапазон | 1Vpp ~ 20Vpp | ||||||||
| Частотомер | Разрешение | 0,01 Гц (Время ворот = 100 S) | |||||||
| Диапазон | 0,01 Гц ~ 100 МГц | ||||||||
| Чувствительность | Время ворот 3 класса (1 S, 10 S, 100 S) регулируемый | ||||||||
| Счетчик | Диапазон | 0-4294967295 | |||||||
| Соединительная муфта | Постоянный ток, переменный ток, | ||||||||
| Режим работы | Руководство по эксплуатации | ||||||||
| Период | Диапазон измерений | 5ns ~ 20 s | DC муфта измерения | ||||||
| Импульсный Ширина | Диапазон измерений | 0ns ~ 20 s | |||||||
| Разрешение | 5ns | ||||||||
| Рабочий цикл | Дистанция поездки (DПродуктов) | 0% ~ 100% | |||||||
| Развертки | |||||||||
| Перевозчик сигнала | Синусоидальный, квадратный, пандус, произвольный (За исключением постоянного тока) | ||||||||
| Развертки Тип | Линейный или логарифм | ||||||||
| Развертки направление | Оставляйте отрицательный отзыв, не просите нас о помощиУн и круговой пролет | ||||||||
| Развертки объекты | Частота, амплитуда, смещение, рабочий цикл | ||||||||
| Время развертки | 0,01 S ~ 999,99 S/шаг | ||||||||
| Диапазон настройки | Пусковое положение и финишное положение можно установить произвольно. | ||||||||
| Диапазон развертки | Определяется настройкой параметров. | ||||||||
| ГУН (Выход управления напряжением) | |||||||||
| Диапазон сигнала модуляции для входа | 0 ~ 5В | ||||||||
| ГУН сигнала Частотный диапазон | 0-2000 Гц | ||||||||
| Управления Гун объекта | Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением. | ||||||||
| ГУН специальная функция | Может модулировать амплитуду (AM) или модулировать частоты (FM) внешним аналоговым сигналом. | ||||||||
| Модуляции | |||||||||
| Модуляции Тип | AM, FM, PM, ASK, FSK, PSK | ||||||||
| Перевозчик сигнала | Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов(За исключением постоянного тока) | ||||||||
| А М | |||||||||
| Источник света | Внутренний (CH2)/внешний (VCO в порту) | ||||||||
| Модуляции сигналов | Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов | ||||||||
| Глубина | 0%-120% | ||||||||
| Частота модуляции | Внутренний:1μHz ~1MHz; внешний: 1μHz ~ 2 кГц; | ||||||||
| FM | |||||||||
| Источник света | Внутренний (CH2)/внешний (VCO в порту) | ||||||||
| Модуляции сигналов | Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов | ||||||||
| Частота модуляции | Внутренний:1μHz ~1MHz; внешний: 1μHz ~ 2 кГц; | ||||||||
| PM | |||||||||
| Источник света | Внутренний (CH2)/внешний (VCO в порту) | ||||||||
| Модуляции сигналов | Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов | ||||||||
| Отклонение фазы | От 0 до 360 ° | ||||||||
| Частота модуляции | Внутренний:1μHz ~1MHz; внешний: 1μHz ~ 2 кГц; | ||||||||
| Спросить | |||||||||
| Источник света | Внутренний (CH2), внешний (ASK IN port), руководство | ||||||||
| Модуляции сигналов | Квадрат с 50% циклом работы. | ||||||||
| Ключ частоты | 1μHz ~ 10 МГц | ||||||||
| FSK | |||||||||
| Источник света | Внутренний (CH2), внешний (FSK в порту), ручной | ||||||||
| Модуляции сигналов | Квадрат с 50% циклом работы. | ||||||||
| Ключ частоты | 1μHz ~ 10 МГц | ||||||||
| PSK | |||||||||
| Источник света | Внутренний (CH2), внешний (PSK в порту), ручной | ||||||||
| Модуляции сигналов | Квадрат с 50% циклом работы. | ||||||||
| Ключ частоты | 1μHz ~ 10 МГц | ||||||||
| Burst Функция | |||||||||
| Перевозчик сигнала | Синусоидальный, квадратный, пандус, произвольный (За исключением постоянного тока) | ||||||||
| Burst рассчитывать | 1 ~ 1048575 | ||||||||
| Источник запуска | Ручной, внутренний, внешний (AC/DC) | ||||||||
| Общие характеристики | |||||||||
| Дисплей | Тип | 2,4 дюймов, цвет TFTДисплей. | |||||||
| Сохранить и нагрузки | Количество | 20 | |||||||
| Позиция | 01-20 (01СтартЗначение по умолчанию) | ||||||||
| Интерфейс | Тип | USB к последовательный интерфейс | |||||||
| Протокол | Режим командной линии, обеспечивающий протоколы связи. | ||||||||
| Общении Скорость | 9600bps (промышленный стандарт) | ||||||||
| Мощность | Напряжение диапазон | AC100V ~ 240 V | |||||||
| Technic | SMD, LSI, надежный и прочный | ||||||||
| Зуммер | Можно включить/выключить, установив. | ||||||||
| Управление | Кнопки и ручка непрерывно. | ||||||||
| Защита окружающей среды | Темп.:0-40 по европейскому стандарту℃, Влажность:﹤80% | ||||||||
| Размер | Прибл. 210 мм * 195Мм *75Мм/8,27*7,68*2,96 (Д * Ш * В) | ||||||||
| Вес | Прибл.611G/21,56Oz | ||||||||
| Посылка Размеры | Прибл. 27CМ *21cМ *9,5См/10,63*8,27*3,75 (Д * Ш * В) | ||||||||
| Посылка Вес | Прибл.1065G/37,51Oz(Основной двигатель, аксессуары и упаковочные материалы) | ||||||||
Посылка список:
1 * DDS генератор сигналов
1 * Мощность кабель
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
