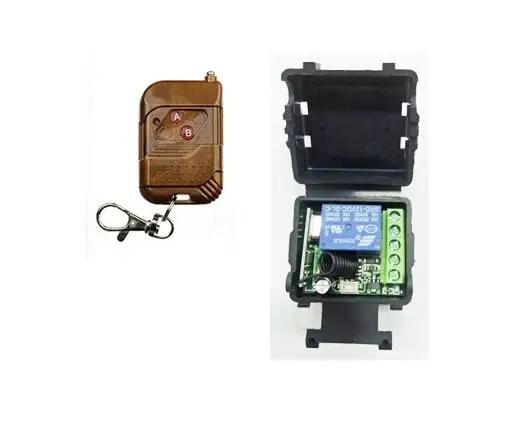

Код обучения DC 12 В 10A реле 1ch Беспроводной RF Дистанционное управление переключателя передатчик+ приемник 315 мГц/433.92 мГц Пульты дистанционного управления

Описание

Технические данные:

Входная мощность: dc10v-14v

Режим ожидания: <5ма

Частота РЧ: 315 м или 433 м

Режим работы ВЧ: супергетероден

Получайте Чувствительность:> 97dbm

Расстояние передачи:20 м выше

Режим декодирования: декодирование программного обеспечения MCU

Удаленное Хранение: 25 шт.

Поддержка дистанционного типа: Обучающий код, фиксированный код (скальный код может быть дизайном)

Режим работы: минутный, тумблер, фиксация времени задержки (5S, 10 s, 15 s)

Тип проводки: стационарный терминал

Выходной терминал: нет, nc, com

Размер печатной платы: 35*30*18 мм (L, w, H)

Схема 1:

+ V: 12 В + вход;

-В: 12 В-вход;

НЕТ: выход, обычный открытый;

Com: выход, общий;

NC: выход, обычный близкий;

О режим работы:

Мгновенный:Нажми на удаленную кнопку, реле подключается, отпустите удаленную кнопку, реле dis-подключает.

Переключение:Нажми один раз на удаленную кнопку, реле подключается, нажми дважды на удаленную кнопку, реле СОП-подключает.

С фиксацией:Нажми на удаленную кнопку А, реле подключается, нажми кнопку b, реле dis-Connect.

Режим задержки времени: нажми кнопку дистанционного управления, реле подключается, от при выпуске удаленной кнопки, после 5S или 10 s или 15 s, реле отключено автоматически.

Очистка Код:

Нажми кнопку обучения на ресиверах на 8 раз, коды будут очищаться.

После получения кода, весь пульт дистанционного управления не может работать больше.

Обучающий код: (моментальный)

Нажми клавишу обучения на приемнике один раз, он вступает в режим мгновенного настройки.

Подождите минутку, светодиод будет выключен, он вступает в обучающее состояние.

Нажми кнопку дистанционного управления, светодиодный индикатор на приемнике, плата будет вспышка, потом отвалится.

Через 3 секунды светодиодный индикатор снова будет включен, успешно обучаясь.

Обучаем код: (тумблер)

Нажми клавишу обучения на приемнике дважды, он приходит в режим настройки тумблера

Подождите минутку, светодиод будет выключен, он вступает в обучающее состояние.

Нажми кнопку дистанционного управления, светодиодный индикатор на приемнике, плата будет вспышка, потом отвалится.

Через 3 секунды светодиодный индикатор снова будет включен, успешно обучаясь.

Обучающий код: (Latching)

Примечание: Когда вы выбираете для режима Latching, для того, чтобы узнать больше дистанционного управления, вы должны узнать две разные кнопки, первый раз выучен для "на", второй раз научилась "выключаться".

Например: Кнопка A = на, кнопка B = выключено

Нажми клавишу обучения на приемнике тройного времени, он вступает в режим фиксации.

Подождите минутку, светодиодный индикатор на приемнике, плата будет вспышка, затем отвалится.

Нажми на удаленную кнопку A.

Светодиодная вспышка на 5 раз.

Нажми на удаленную кнопку b.

Светодиодная вспышка на 5 раз.

Через 3 секунды светодиодный индикатор снова будет включен, успешно обучаясь.

A = на, B = OFF.

Обучающий код: (режим задержки времени)

Нажми клавишу обучения на приемнике в течение 5 секунд.

Нажми клавишу обучения на ресивере пятый раз, время задержки на 10 секунд.

Нажми клавишу обучения на приемнике в шестой раз, время откладывается на 15 секунд.

Светодиодный индикатор будет выключен.

Нажми на удаленную кнопку, светодиодные вспышки и выключение.

Через 3 секунды светодиодный индикатор снова будет включен, успешно обучаясь.

Примечание: система может хранить для 25 шт. пультов, если пульт получает более 25 шт., то начальный пульт дистанционного управления будет утерян или не работает.

Пакет:

1 шт. Reciever

3 ~ 4 шт. пульт
