Компрессор фотоэлектрический переключатель уровня масла OLC-K1 реле уровня масла 34731706 фотоэлектрический переключатель 34731806

OTEL-K1 светоэлектрический переключатель уровня масла для компрессор Bitzer

Битцер номер питания заказ номер

34731806 AC 115-230 V ± 10% 16G 15 OLC 05

34731706 AC 115-230 V ± 10% 16G 15 OLC 05

Технические параметры-устройство обнаружения

Двойное напряжение питания: 50 ~ 60 Гц 3,0 в A; AC 115 ~ 230 В

Температура окружающей среды:-30-60 °C

Выходное реле: Макс AC 240 V, Макс 2.5A, C300; мин> 24 V AC/DC,> 20mA.

Срок службы: около 108 раз

Уровень защиты: IP54

Материал: PA66

Установка: Винтовые клеммы

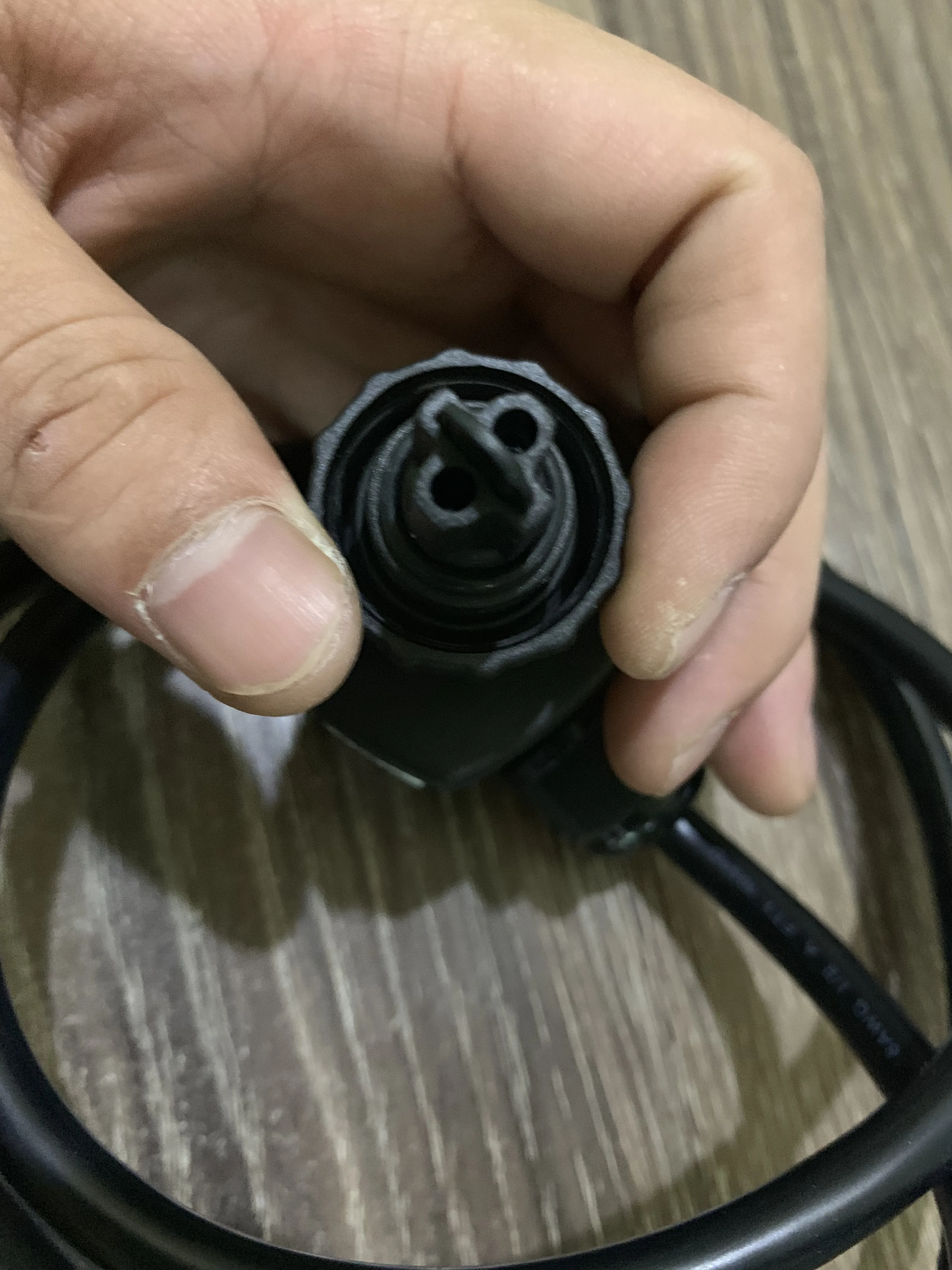

Соединительный кабель: 6 ядер, AWG-18 (0,75 мм2) L Кабель = 1 м

Применение

Фотоэлектрический переключатель уровня масла OLC-K1 является бесконтактным монитором уровня масла. Эта функция мониторинга осуществляется с помощью сборки призмы уровня масла, устанавливаемой на компрессоре, и съемных компонентов фотоэлектрического детектор. Детектор может быть свободно заменен без разборки уровня масла, измеряя призму сборки, таким образом, герметичность системы не влияет.

Фотоэлектрический переключатель уровня масла заряжен после включения напряжения питания около 3 секунд. После запуска компрессора (точка D1 заряжена) уровень масла обнаруживается через 90 секунд. Когда уровень масла слишком низкий, фотоэлектрический переключатель уровня масла выход сухого контакта задерживается в течение 5 секунд, затем отключен и заблокирован, и красный светодиодный свет продолжает светиться. После удаления неисправности мощность отключается в течение более 3 секунд, а затем повторно включается для восстановления работы.

Его выходной сухой контакт может быть непосредственно подключен к цепи управления. Оптический саморегулирующийся переключатель уровня масла Улучшает безопасность работы. И автоматически обнаруживает соответствие источника питания, когда есть внутренняя неисправность, ошибка сборки или мощность слишком низкая, выходной контакт контроллера отключен и заблокирован, красный светодиодный мигает

Электрическая схема
