Описание

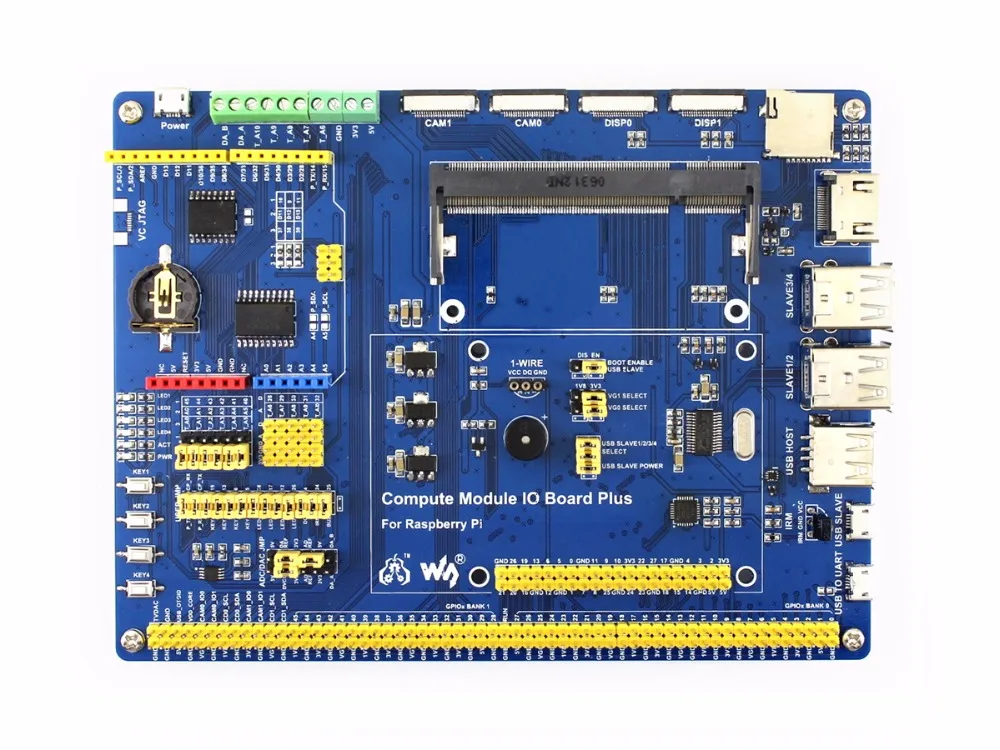

Compute Module IO Board Plus-это макетная плата, в которую можно подключить компьютерный модуль Raspberry Pi и более гибко использовать ресурсы Pi. Он совместим с компьютерным модулем IO Board V3 от Raspberry Pi Foundation, а также с различными компонентами общего использования.
Особенности
Совместимость с компьютерным модулем IO Board V3 от Raspberry Pi Foundation Raspberry Pi GPIO header, для подключения видов Raspberry Pi головные уборы Подключение Arduino, также поддерживает щиты Arduino 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20 4x клавиши, 4x светодиоды, 1x зуммер, для тестирования ввода/вывода Встроенный usb-хаб позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Сенсор интерфейс 10-bit ADC, 38 KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) 16 битный ЦАП, 2-ch Встроенный RTC, одна из самых обычных и удобных функций
Вычислительный Модуль интерфейса:Для подключения компьютерного модуля 3 или компьютерного модуля 3 Lite Компьютерный модуль GPIO header:Все контакты компьютерного модуля Raspberry Pi GPIO header:Для подключения головных уборов Raspberry Pi CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi DSI интерфейс:Порты дисплея, для подключения Raspberry Pi lcd HDMI порт USB порты:Для подключения USB устройств USB рабочий интерфейс:Позволяет записывать образ системы в компьютерный модуль 3 Интерфейс USB-UART:Для последовательного отладки Arduino коллектора:Для подключения Arduino щиты AD/DA вход/выход винтовые клеммы 1-проводной интерфейс:Для подключения одноавтобусных устройств, таких как DS18B20 Сенсор интерфейс Мощность порт:5 V 2.5A FE1.1S:Usb-хаб чип 12 МГц с украшением в виде кристаллов CP2102:USB UART конвертер Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой для запуска компьютерного модуля 3 Lite TLC1543:AD конвертер DAC8552:16 битный ЦАП, 2-ch DS3231:Высокоточный чип RTC, интерфейс IEC Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи Напряжение регулятор:3,3 В/2,5 в/1,8 в LFN0038K:ИК-приемник Зуммер Мощность индикатор Закон индикатор:Индикация состояния карты Micro SD Пользователь светодиодов Ключи пользователя Выбор загрузки RU: Включите ПК доступ к sd-карте/eMMC через USB SLAVE DIS: компьютерный модуль будет загружаться с sd-карты/eMMC VGx выбор мощности:Config уровень ввода/вывода Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE Конфигурация АЦП/ЦАП:Config источник питания и эталонное напряжение АЦП/ЦАП Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом Arduino AD выбор Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход
Примечание:Вычислительный модуль 3, Вычислительный модуль 3 LiteИSD картаВ комплект поставки не входят.
Компьютерный модуль IO Board Plus x1
