Контроль доступа плата питания магнитный замок Электрический замок управления немой замок плата с временной задержкой управления зданием YS4B

Модель: LX-YS4B

Объект управления: магнитный замок

Подходит для установки: 86 коробка установки, подвесной 280 кг Магнитный Замок боковой установки пространства, независимая установка.

Рабочее напряжение: DC12V-DC18V

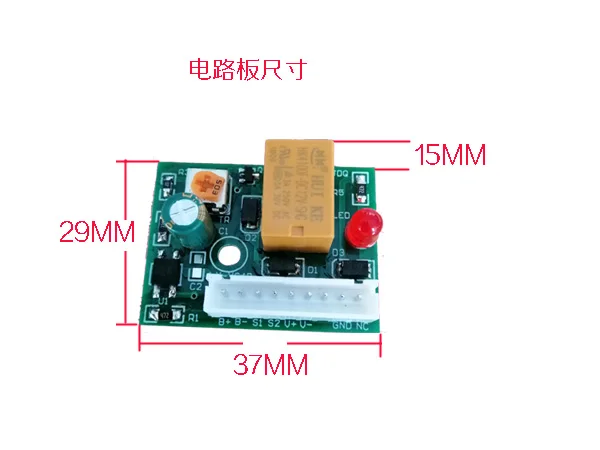

Размер: длина 37 мм * ширина 30 мм * высота 15 мм, небольшой размер, не занимает места.

Введение: лист FR-4 двухсторонняя, высокое качество 220 мкФ/алюминиевая крышка, 25В электролитные конденсаторы, длинный Электрический медный ногу и триодов, 2N5551, стабильное качество,

8-bit интерфейсом инструкции по подключению: V +. V-для питания

B +. B-Подключите сигнал контроля доступа или сигнал напряжения управления здания и т. д., и триггер через изоляцию оптопары.

S1.S2 переключатель управления открытием аварийных выходов

GND NC, подключить Магнитное реле блокировки 3A

Область применения: выключение и разблокировка (настраивается на 1 секунду до 20 секунд)

Задержка регулируется: 1-15 секунд, интерпретация задержки: самая короткая задержка составляет 1 секунду, самая длинная задержка составляет 20 секунд. Минимальная задержка будет определяться с 220 мкФ электролитический конденсатор с алюминиевой крышкой и 1 K резистор

Принцип работы: Включение питания --- работа реле --- NC (выключение питания и тип разблокировки, такой как магнитный замок). (B +, B-trigger) или (S1, S2 кнопочный переключатель включен) --- реле действия --- Блокировка тела выключение --- тайм-аут конец-восстановление исходного состояния корпуса замка
