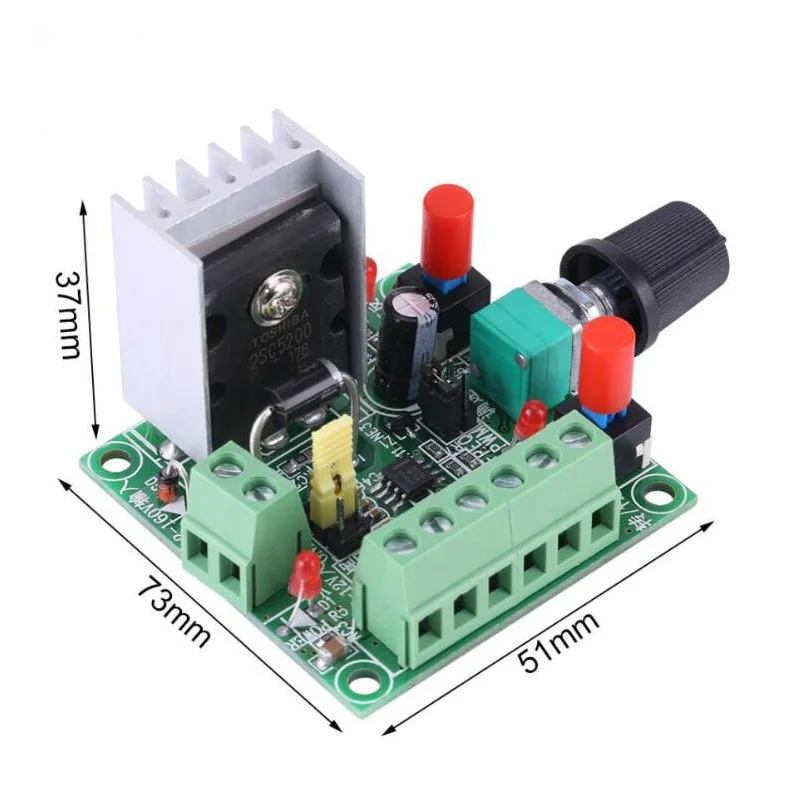

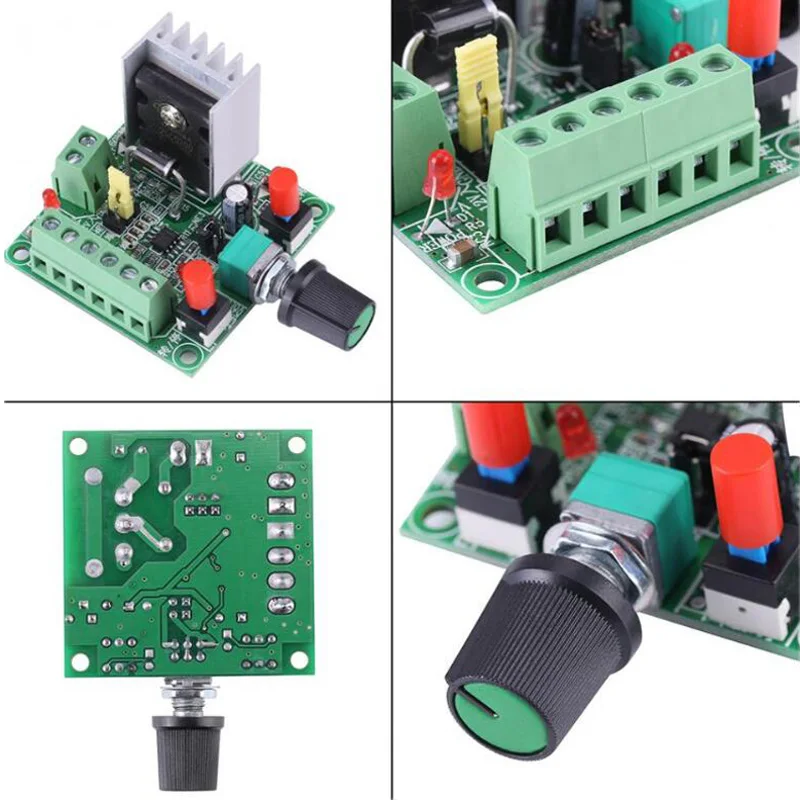

Контроллер шагового двигателя PWM импульсный Частотный рабочий цикл регулируемый модуль генератор сигналов скорость двигателя драйвер плата генератор сигналов

Описание:Этот контроллер может генерировать функции PWM сигнала, плата имеет перемычку, вы можете установить выбор по умолчанию, предоставленный в импульсном частотном сигнале.Особенности:Этот модуль поставляется в качестве сигнала шагового привода. Для управления шаговым двигателем, но также должен иметь привод для использования.Контроллер имеет высокий, средний и низкий общий из трех типов сигналов частоты можно использовать для выбора перемычки.Частота измерения может составлять PUL и общий катодный терминал (GND) два порта.PUL + и PUL-импульсный положительный и отрицательный; EN + и EN-это включение положительных и отрицательных клемм; DIR + и DIR-это положительные и отрицательные направления. Эти шесть линий подключены для привода соответствующего импульса, направления, таким образом, шесть портов возможны.Источник питания: 15-160VDC или 5-12VDC. Если вы используете 5-12VDC мощность, положительный конец подключения DC 5-12 V вход, отрицательный конец подключения общий катод конец.Вперед и назад двигателя можно управлять нажатием кнопки.Скорость двигателя может контролироваться путем регулировки частоты потенциометра.Параметры:Напряжение питания: 15-160 В/5-12 ВЧастота: высокая: 5,8 кГц-127 кГц, средняя: 590 Гц-15,8 кГц, низкая: 82 Гц-2,3 кГцРазмер: 73*51*37 ммПримечание:Если вы используете для запуска или остановки функции, ENA контроллер enable terminal должен быть подключен к обычному катоду или обычному анодному диску.

1 * генератор сигналов
