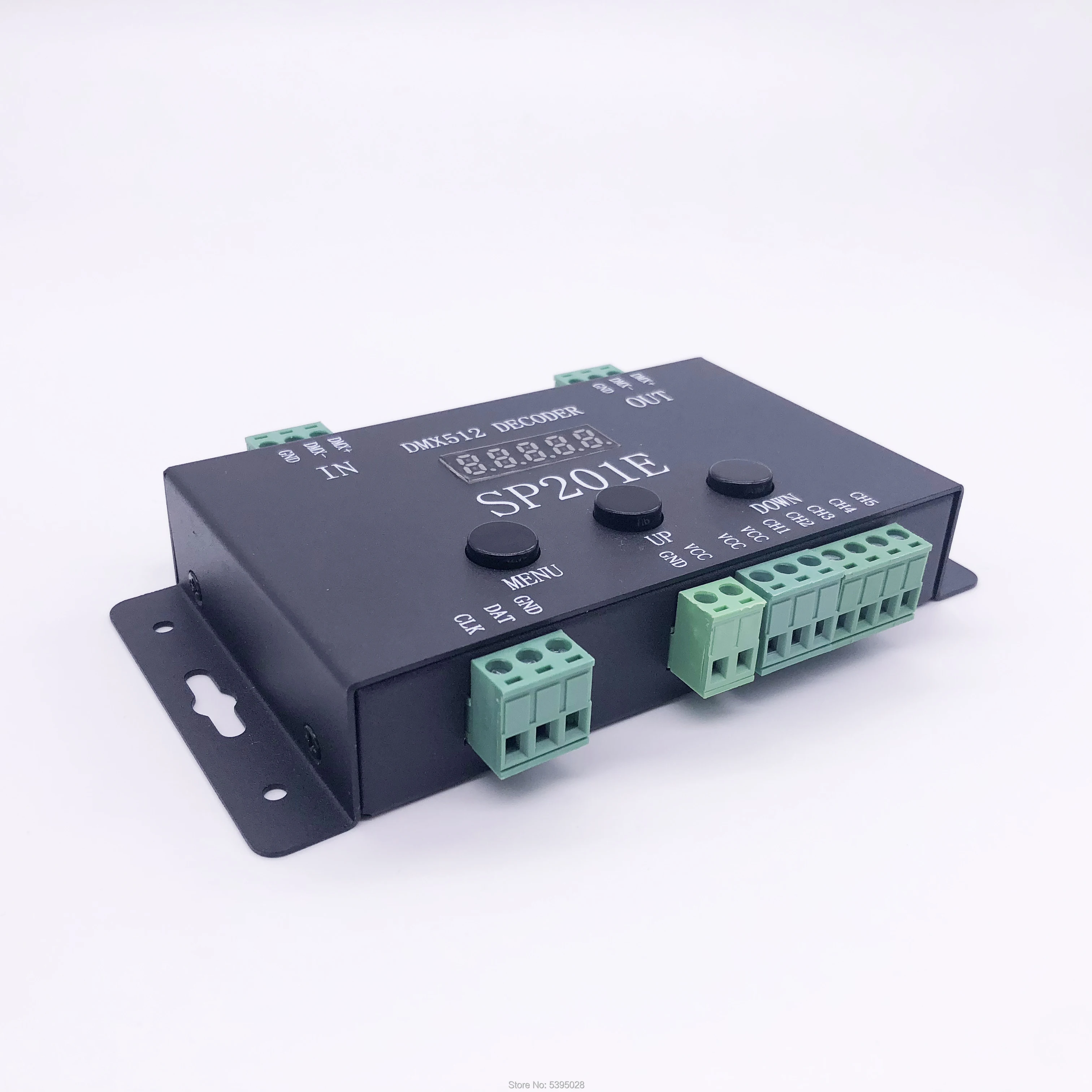

Контроллер SP201E с 99 видами узоров WS2812BWS2811SK6812 DMX512 декодер Светодиодная лента Пиксельная лампа RGB/RGBW DC5V-24V

SP201E DMX512 декодер инструкции по эксплуатации

. Особенности:1. 5 в пост. Тока ~ 24 В широкий диапазон рабочего напряжения;2. Микросхема IC/встроенный режим/скорость/канал декодирования регулируется;3. Автоматическая идентификация сигнала DMX512;4. Поддержка адресуемых пикселей светодиодный и RGBWW 5 каналов Светодиодный;5. Работает в одиночном или нескольких синхронном каскадном режиме;6. С 99 видов встроенной узорами;7. Сохранение настроек пользователя;Функции каждого порта:В DMX + DMX512 входной сигнал +DMX-DMX512 входной сигнал-GND заземлениеВыход DMX + + полюс сигнала DMX512 каскад на следующий декодерDMX-полюс DMX512 сигнала каскад к следующему декодерGND заземлениеЦифровой дисплей трубки “P --- 01” означает, что выбран режим 1, и т. Д.Дисплей “S -- 05” означает, что выбран для скорости 5 и т. Д.Дисплей “C -- 01” означает, что канал выбран для канала 01, затем будет декодировать сигнал DMX512 от канала 1 (канал 1 включен).Кнопки ** см. Основные инструкции по эксплуатации ниже ***CLK адресуемый пиксельный светодиодный выходной сигналДанные адресата пиксельный светодиодный данных выходной сигналМощность VCC (+)Заземление GND (-)CH1-CH5 5 контролируемых каналов выхода ШИМ-сигналаОсновные инструкции по эксплуатации:Функции кнопокМеню Нажатие этой кнопки, чтобы выбрать вход IC/mode (P)/speed (S)/channel (C) состояние выбораВверх в IC, режим, режим выбора скорости, увеличение параметра экспедитно, долгое нажатие для быстрого выбора.В режиме выбора канала, долгое нажатие, чтобы изменить один цифра, десять цифр, сотни цифр, тысячи цифр справа налево.Вниз в IC, режим, режим выбора скорости, увеличение параметра назад, долгое нажатие для быстрого выбора.В режиме выбора канала, долгое нажатие для изменения одной цифры, десятка цифр, сотни цифр, тысячи цифр слева направо.

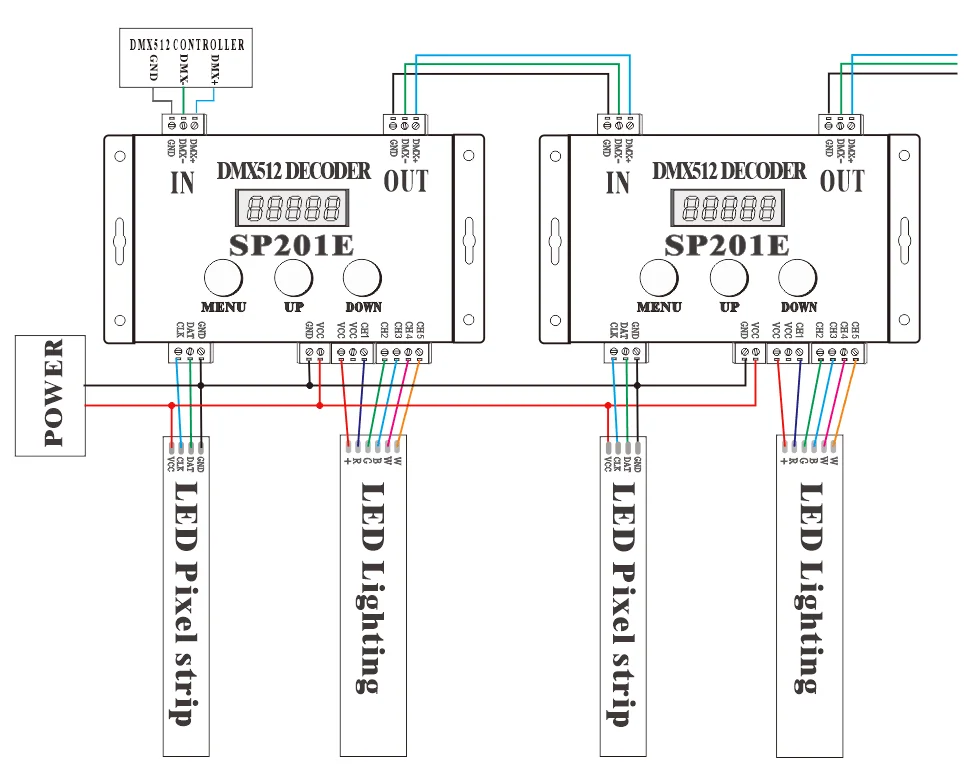

4. Проводное соединение:
