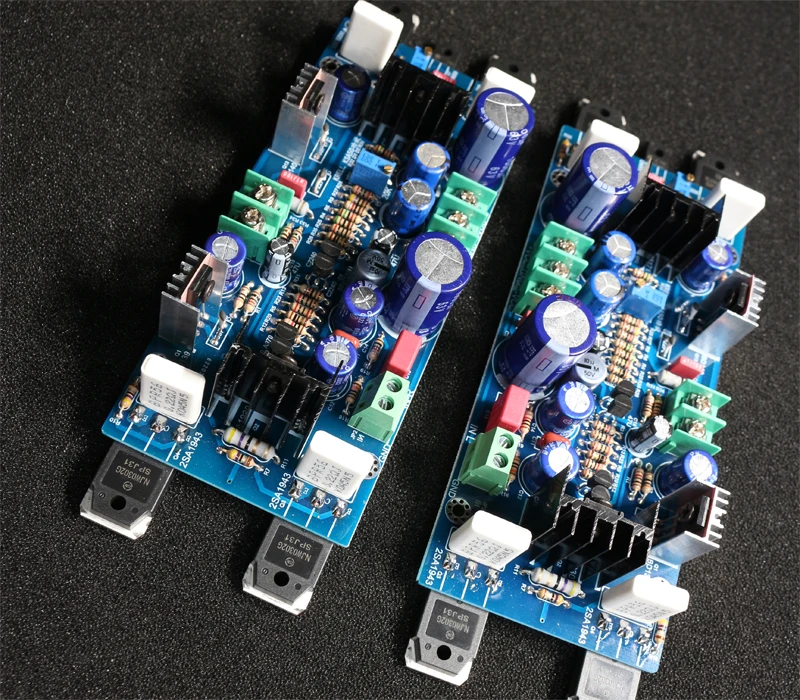

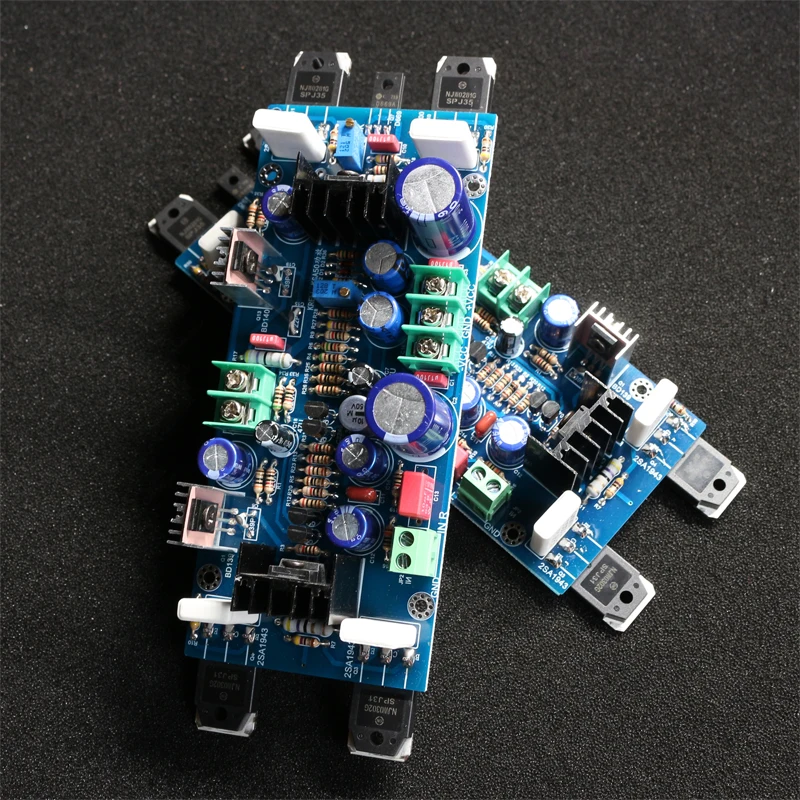

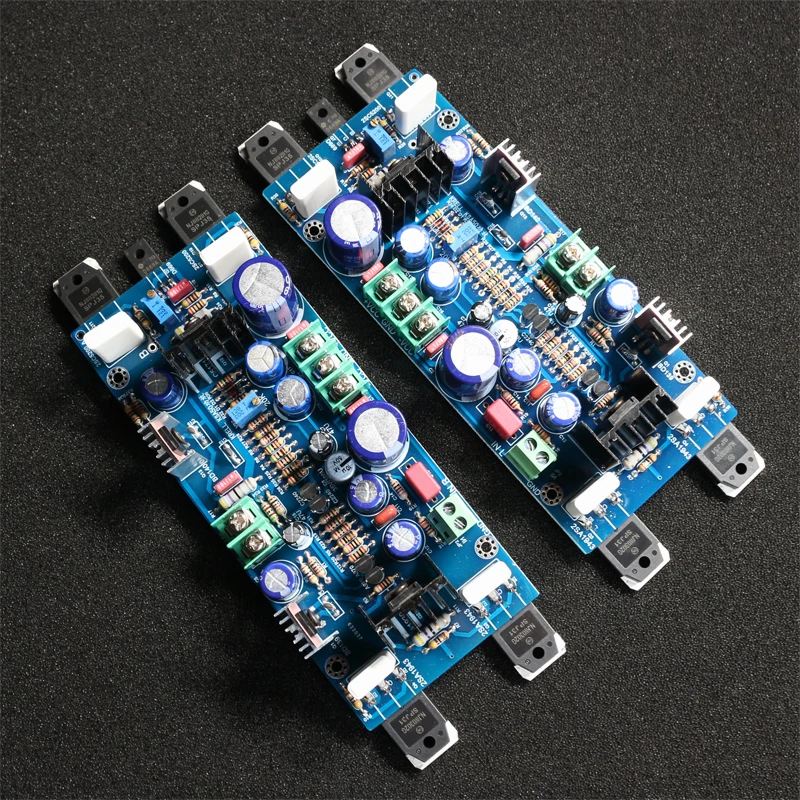

KRELL KSA50 120 Вт AB класс 2SA1943 2SC5200 трубка или NJW0281 0302 трубка полный симметричный двойной разница FET моно усилитель bord (от 2052 руб.)

Описание

Примечание; выбор силовой трубки: моно готовая плата, если вам нужно стерео, 2,0 канал, пожалуйста, купите 2 шт.

5200 1943 трубка; 2SC5200 + 2SA1943 трубка.

0281 0302 трубка; NJW0281 + NJW0302 трубка.

Технические параметры:

Выход мощность:Нагрузка 150 Вт/4 Ом;(Общее гармоническое искажение THD + N <0.3%), DC +-50 в, 4 Ом измеряется нагрузка.

Динамик сопротивление:Доступно 4-8 Ом.

Размер печатной платы:138*56 мм.

Мощность питания:Двойной постоянный ток 18-50 в Трансформатор 200 Вт или более, необходимо заменить, выдерживает более высокие напряжения, более высокую емкость.

Отладки вопросы:

1) Установите теплоотвод (обратите внимание на трубку и теплоотвод, чтобы сделать изоляцию), отрегулируйте VR2 (5 K точное Регулируемое сопротивление) делает ток тишины около 50 мА, VR2 против часовой стрелки ток тишины становится больше, по часовой стрелке уменьшается! В целях безопасности перед включением рекомендуется несколько раз повернуть по часовой стрелке! Резисторы не устанавливают анти!

А именно: выход и точечное напряжение около 11 мВ (R35 выходное сопротивление 0,22 Европа оба конца делятся на напряжение сопротивления-это ток тишины), точка-это тестовое отверстие, помеченное на печатной плате, расположен рядом с выходом (выход). KSA50 Оригинальный дизайн для класса 50 Вт, ток тишины регулируется около 600 мА (то есть, выходное напряжение линии между выходным и точечным регулированием около 130 мВ), если радиатор покупателя достаточно большой (1 канал должен около 2 кг), отрегулирован на усилитель класса a; настроен на класс A (200 мА или около того) качество звука также хороший выбор, состояние температуры, огромный, теплый звук.

2) Средняя нулевая регулировка, регулировка VR1 (20 K плотно Регулируемое сопротивление), так что выход (выход) на землю (т. Е. Оба конца выходных клемм усилителя) близкий к нулю милливольт;

Если вам нужно купить трансформатор, пожалуйста, свяжитесь, цена 60 долларов.

Если вам нужно купить блок фильтра питания, пожалуйста, свяжитесь с нами, цена 30 долларов. СсылкаСсылка

Если вам нужно купить радиатор, пожалуйста, свяжитесь, цена 10 долларов.
