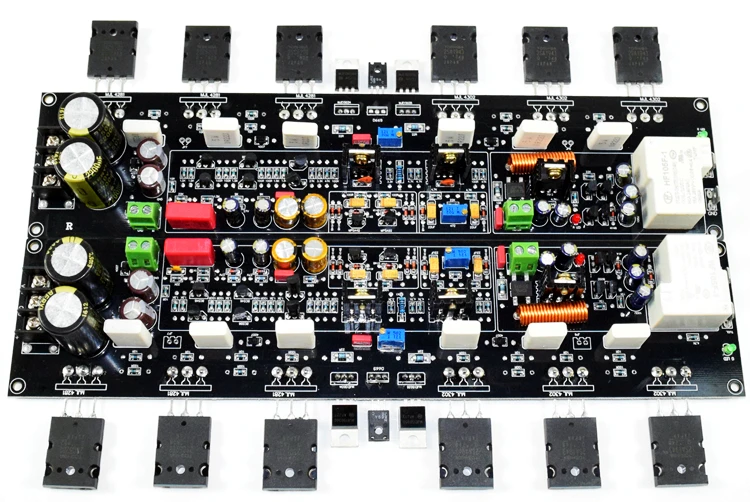

KSA50 2SA1943/2SC5200+ MJE15034/MJE15035 HIFI усилитель fever чистый послеклассный класс AB 250 Вт+ 250 Вт Плата усилителя

Описание

Подробная информация о продукте:
KSA50 и KSA80 были отправлены как самые вокальные усилители Krell, среди которых KSA50 является первым усилителем Krell и является вершиной его дома (с точки зрения тембра).До сих пор, Нельсон Пасс, главный дизайнер американского аудио бренда, и основатель порога, еще один отличный аудио бренд, также сказать, что линия KSA50 превосходит ток 95% HI-END усилитель мощности!
Подробная информация о продукте:

1. Используются Оригинальные Toshiba 2SA1943/2SC5200 и MJE15034/MJE15035.
N-этап муфта конденсатор с алюминиевой крышкой, использует WIMA Топ конденсатор с алюминиевой крышкой, 1 мкФ, обеспечивающий естественное звучание, широкое акустическое поле

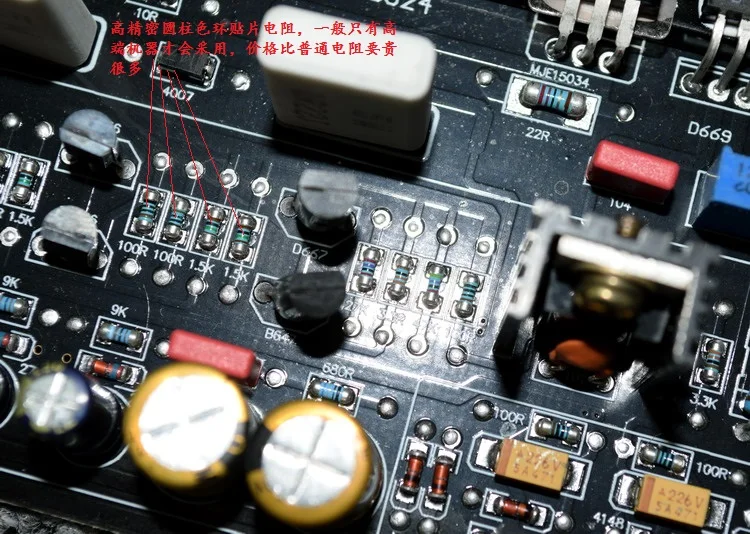

N резисторы используют высокоточные цилиндрические цветные кольцевые резисторы, основная схема использует ± 1% точность пятикольцевых металлических пленочных резисторов, чтобы обеспечить хорошее общее отношение сигнал-шум.

2. Печатная плата принимает плотную двухстороннюю пластину толщиной 1,6 мм и процесс распыления меди толщиной 2,0 унций для обеспечения хорошей производительности тока.Первоклассное качество PCB.

3. Самая главная особенность этой платы заключается в использовании расширенной цепи защиты рога для эффективного устранения ударного звука и функции защиты от выхода постоянного тока, открывания и отключения, что делает ваш динамик более безопасным.

4. Макет всей монтажной платы достаточно строгий и разумный. Общая схема PCB использует метод заземления точек.Плата усилителя мощности является стабильной и надежной и имеет большую выходную мощность; звук мягкий и звуковое поле открывается.Сильное чувство трехмерного, низкочастотного твердого и мощного, Соотношение сигнал-шум очень хорошее, широкий динамический диапазон; четкие детали, отличная переходная реакция, воспроизведение всех видов музыки, с которыми можно справиться, в среде воспроизведения семьи имеет очень хорошую производительность.

Входное напряжение: Положительное и отрицательное 30 V-50 V DC, AC 12 V-15 V (одна группа, два канала две группы).Рекомендуется использовать +-45 в

Выходная мощность: класс A 50 Вт + 50 Вт(Нужно настроить самостоятельно), Класс AB-250 Вт + 250 Вт Выходная мощность.

Выходное сопротивление: 4-8 евро

После включения питания, красный свет включен, и цепь обычно зеленая в течение 3-5 секунд.

Размер платы: 280*64 мм

Ток quiescent рекомендуется быть 1,2 А. В это время теплоотвод требует более 4 кг.

JP6 JP7-это тестовая точка quiescent
