L15DX2 IRS2092 IRFI4019H класса D цифровой усилитель мощности, усилитель законченный двухканальный IRAUDAMP7S 125 W-500 W

Описание

Введение:
Стандартная аудио выделенная MOSFET Выходная трубка, обеспечивая новый IRFI4xxxH-117P серии MOSFET полумост, ИК повышает Класс D аудио усилитель мощности несколько производительности. Встроенный полумостовый Режим инкапсуляции, наполовину увеличивающий количество компонентов и улучшая макет PCB. В дополнение к низкому сопротивлению, серий MOSFET полумост также оптимизирует заряд ворот, паразитный диод обратного восстановления и внутреннее сопротивление ворот. Они улучшили производительность аудиоусилителя класса D и эффект, основные параметры, такие как эффективность работы, общее гармоническое искажение и электромагнитное излучение и т. Д. IRFI4xxxH-117P имеет типичный на-сопротивление RDS (on) 80 mOhms и типичный заряд ворот 13NC с переключением заряда 4.1nc.
Использование цифровой мощности усилитель выделенный высокой мощности, высокий ток, низкий сопротивление полностью экранированные катушки индуктивности. При очень небольшом сопротивлении = 0,013 Ом фактическое измерение, ток = 14А. Минимальное излучение и помехи, высокий ток и более Частотные рабочие параметры. Сделайте цифровой усилитель искажением до минимального уровня.

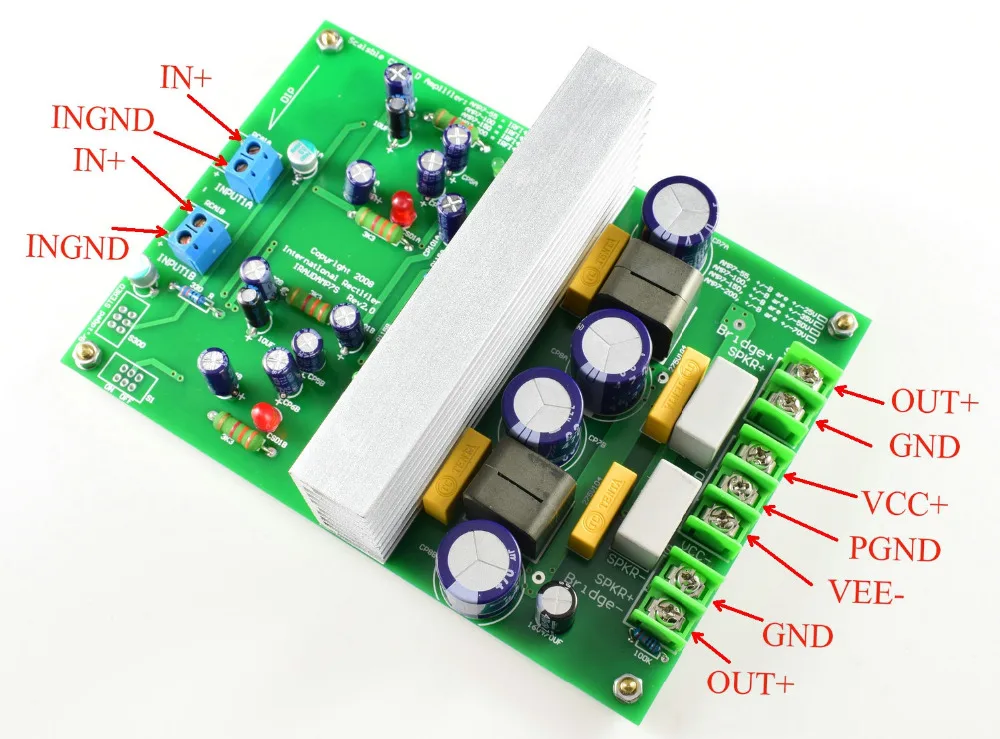

Примечание:Это готовая доска с тестом припоя ок.

Размер печатной платы: 101 мм * 145 мм

.

Двухканальный тест на искажение мощности:
THD <0.02% мощность = 250 Вт двухканальный тест (блок питания +/-50 в, нагрузка 4R)
THD <0.007% мощность = 50 Вт двухканальный тест (блок питания +/-50 в, нагрузка 4R)

Моно тест (блок питания +/-50 V, нагрузка 8R)
THD <0.007% мощность 100 Вт
THD <0.009% мощность 200 Вт
THD <0.02% мощность 500 Вт

THD + N

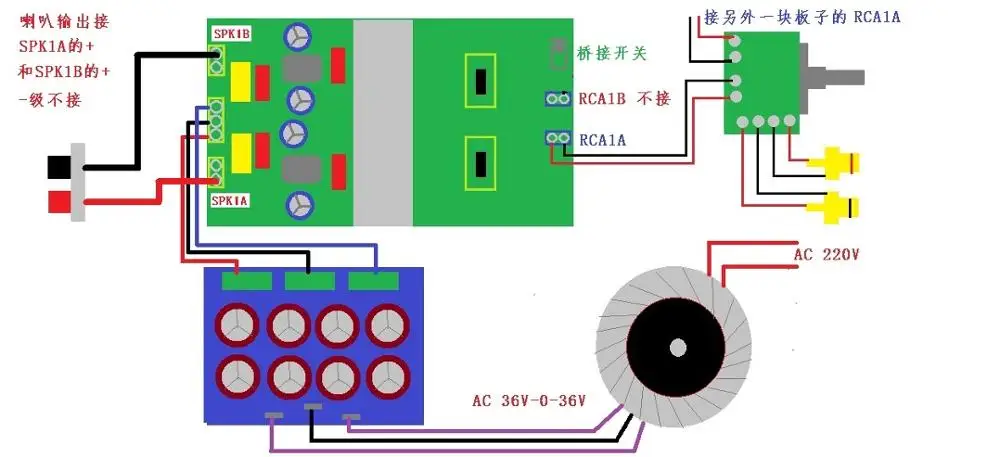

Установка Примечание:
Использование напряжения постоянного тока +/-55 в (+/-50 В до +/-60 в между)
+/-55 В выходная мощность = 150 Вт 8R RMS. Двухканальный
300 Вт 4R RMS двухканальный.
Рекомендуемый AC двойной 40 V трансформатор переменного тока 400 W питания или более.
Мост +/-50 V Выходная мощность = 500 W 8R Моно.

Особенности:
Выходная мощность: Масштабируемая выходная мощность от 25W---500W
Остаточный шум: 200 УФ, IHF-A взвешенный, AES-17 фильтр
Искажение: 0.007% THD + N 60 W, 4R
Несколько функций защиты: защита от перегрузки по току (OCP), высокая сторона и низкая сторона MOSFET
Защита от перенапряжения (ОВП),
Защита от низкого напряжения (UVP), МОП-транзистор с высокой и низкой стороны
DC-защита (DCP),
Защита от перегрева (OTP)
PWM топология: самоосциллирующая PWM, полумостовая или полномостовая топология выбирается.
