L15DX2 IRS2092 класса D усилитель законченный двухканальный IRAUDAMP7S 125 W-500 W

Готовая доска с IRS2092 + IRFI4019H

В IRAUDAMP7 сочетает в себе множество основных функций защиты, в том числе защита от перегрузки по току, защита от перенапряжения, защита от недостаточного напряжения постоянного тока защита и защита от перегрева. Функции управления включают блок питания ± 5 В для предварительной обработки аналогового сигнала и вентиль класса D stage-B reference + блок питания 12 В (Vcc). Резисторы платы изготовлены из высокоточных пятикольцевых металлических пленочных резисторов, импортированных высококачественных аудио. Специальный индуктор, высокоточный выделенный 1% Ошибка чип резистор, высококачественный импортный конденсатор фильтра

ИК-специфический выделенный цифровой индикатор разрядки.

Полностью экранированная структура, OFC бескислородные медные провода, без излучения, низкие искажения.

Ультра низкая структура сопротивления. Он имеет явные преимущества над другими тороидальными индукторами.

Настоящий провод ofc, очень небольшое внутреннее сопротивление, тест как показано.

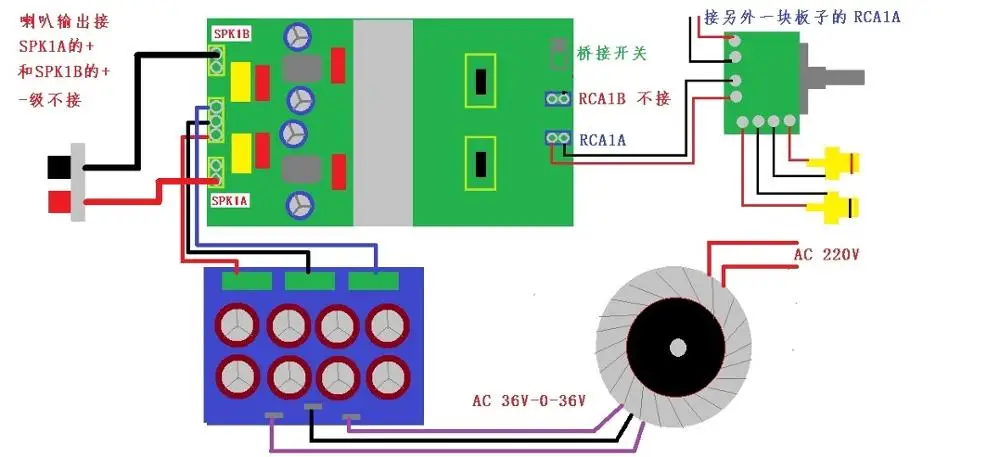

Установка Примечание:

Используйте напряжение постоянного тока +-55 в (между +-50 в и +-60 в)

+-55 В выходная мощность = 150 Вт 8R RMS. Два канала

300 Вт 4R RMS двухканальный.

Рекомендуется использовать AC двойной 40 в трансформатор переменного тока выше 400 Вт.

Мост +-50 В выходная мощность = 500 Вт 8R Моно.

Площадь печатной платы: 101*145 мм
