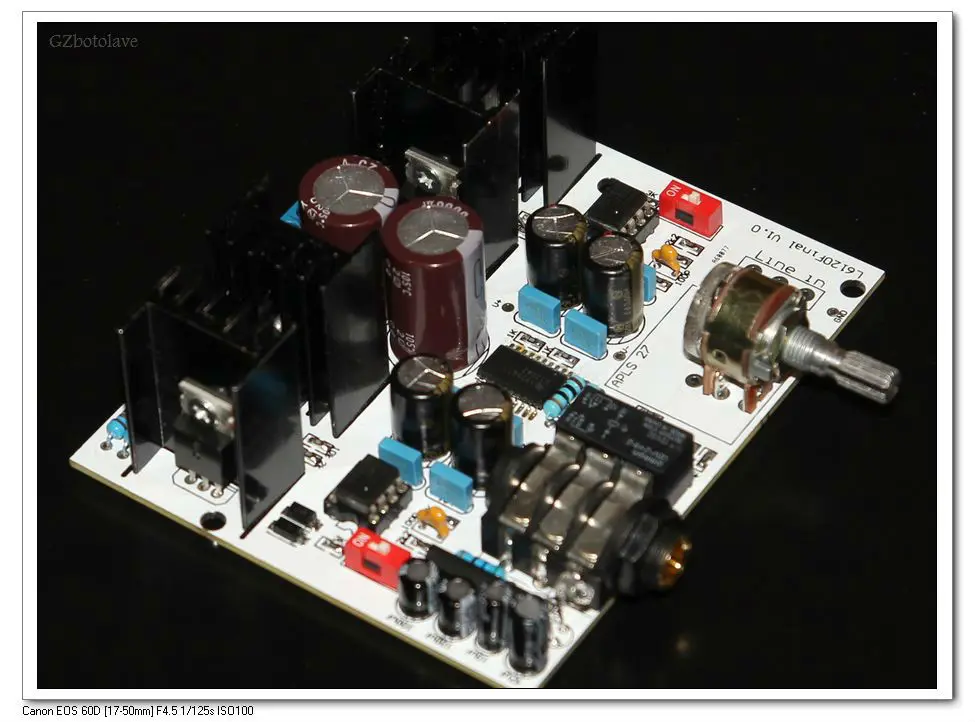

L6120 Терминатор усилитель гарнитуры шунтовой стабилизатор питания есть лихорадка amp TPA6120 комплект

Описание

L6120 Терминатор усилитель гарнитуры шунтовой стабилизатор питания есть лихорадка amp TPA6120 комплект

Примечание: Это комплект усилителей мощности, который требует от покупателя сварить сам

Объяснить:

1, четыре группы параллельного регулятора напряжения, левый и правый звуковой канал независимый источник питания!
2, обновления OPA627 по мере того как пре усиления и отвечает за буфера и сопротивление согласующего, по умолчанию подарок JRC5534DD.
3, Через DIP переключатель регулируемое усиление усилителя.
4,Чистый усилитель постоянного тока, без соединительного конденсатора.

5, не большие кольца отрицательные отзывы.
6,Upc1237 наушники защита от короткого замыкания.

Основные точки установки и отладки:

1, 6120, есть отверстие, нужно использовать припой для заполнения отверстия, и обеспечить и 6120 сварки прочно.
2. небольшое отверстие рядом с потенциометром необходимо припаять к корпусу потенциометра.
3, после включения питания, отрегулируйте два регулируемых сопротивления, отрегулируйте левую и правильную дорожку отдельно, сделайте GND к V +, V-test точка напряжения последовательного (около 15 в).
