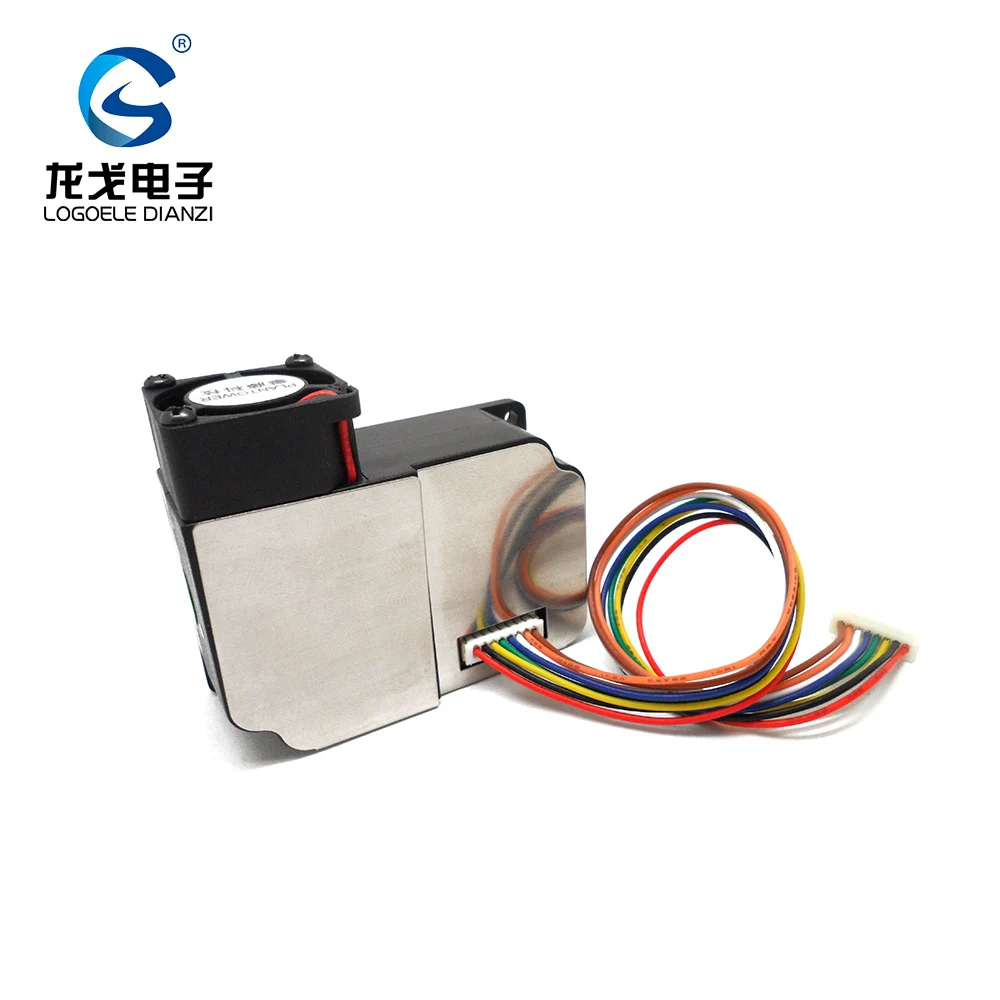

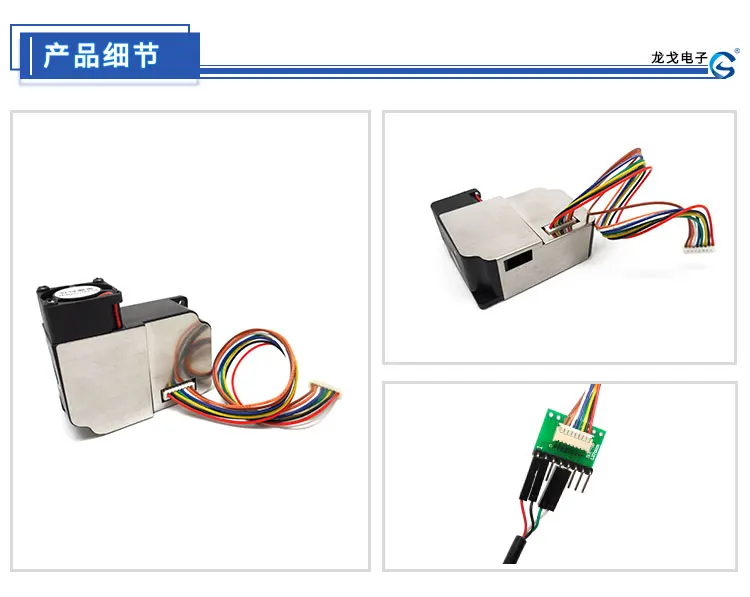

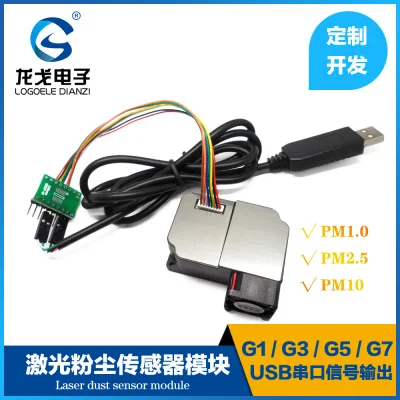

Лазерный датчик пыли Pm2.5 PM10 модуль обнаружения качества воздуха частицы смога ультра монитор пыли

Описание: PMS3003Используя принцип лазерного рассеивания, может получить в air0.3 ~ 10 концентрации микрон взвешенных частиц, стабильные и надежные данные; встроенный вентилятор, цифровой выход, высокая интеграция;

Характеристика

Точность данных: Лазерное обнаружение, стабильная, хорошая консистенция;

Быстрый ответ: время отклика трансформации сцены меньше 10 секунд;

Легко интегрировать: выход последовательного порта (выход порта orIO может быть настроен), автономный вентилятор;

Высокое разрешение: разрешенные частицы малого диаметра 0,3 микрон;

Область применения:
PM1.0 PM2.5 PM10Detector 、 очиститель;

Принцип работы
Принцип лазерного рассеивания: когда лазер облучит частицы, проходящие через положение обнаружения, он будет производить слабый светильник.
Рассеивание, светильник рассеивающий форму волны в определенном направлении относится к диаметру частиц, через классификацию формы волны различных размеров частиц
С учетом формулы преобразования, можно получить концентрацию частиц в реальном времени с различными размерами частиц, следуя калибровочному способу
Единая Массовая концентрация официальных единиц;

Технические параметры:
1 、 измерения диаметра: 0,3-1.0um 1,0-2.5um 2,5-10um
2. Единица измерения: мкг/м3
3. Точность измерения: 0.3ug/m3
4. Время отклика: <10 с
5. Рабочий ток: 5V200ma @ рабочее состояние 5V2ma @ положение в готовности
6. Интерфейс передачи данных: последовательный порт (3,3 VTTLlevel)
7. Объем модуля: 50x42x20 мм (Atype); 65x43x23 мм (Ctype) 50x38x21 мм (Dtype)

Отображение данных последовательного порта лазерной пыли:

Определение пакета отправки модуля (PMS3003) 24 байта:
