Лазерный модуль, промышленный датчик, фазовый метод, лазерный модуль, подключение интерфейса USB

3 964 руб.

Цвет:

Описание

Информация о продукте

Независимо Разработанный USB-TTL/STC-ISP использование онлайн-программатор USB интерфейс, для ноутбука

Решить проблему программирования без последовательного порта STC проблемы последовательного одночипового микрокомпьютера, низкая цена этого загрузчика, высокая производительность, это фабрика. Школа, персональное развитие STC первый выбор отличных инструментов для серийных одночиповых компьютеров 。

Характеристика:

1. Поддержка сигнала USB1.1 или USB2.0;

2. Полная Поддержка WIN98, WINME, WIN2000, WINXP, VISTA, WIN7 и т. д.;

3. Используйте USB оральный источник питания, в плате 500 мА самовосстановление f использовать или f Использовать сопротивление, защитить материнскую плату компьютера Выгорает;

4. Собственный источник питания целевой системы используется для программирования чипов, вы также можете использовать программатор от usb-порта питания Целевая пластина, но целевой ток не должен превышать 500 мА, чтобы избежать аномального программирования;

5. Выполнение программирования не влияет на работу Программы целевой платы;

6. Поддержка STC Полная серия горения чипов;

7. Программатор питания 3,3 В и 5 в выходной интерфейс напряжения;

8. Быстрее и стабильнее, чем параллельное программирование, удобнее для пользователей ноутбуков;

9. Импортный оригинальный чип, способный к высокоскоростному и стабильному программированию;

Мощность диапазон:

VCC: 3 ~ 3.3VDC электрический ток: 100 мА

Для описания модуля, пожалуйста, обратитесь к компьютерной версии общего модуля. Описания каждого модуля сосредоточены там.

ADDR значение по умолчанию is80 (128)

Когда параметр заводской установки, команда для считывания данных:

Длительность одиночного измерения: 80 06 02 78

Непрерывное измерение: 80 06 03 77

Отключение: 80 04 02 7A

VCC: 3 ~ 3.3VDC электрический ток: 100 мА

Технический параметр

\ \

\ Диапазон измерений \	\ 0,05 ~ возможностью погружения на глубину до 30 м \
\ Точность измерения (стандартное отклонение) \	\ 1,0 мм \
\ Наклона измерения \	\ - \
\ Единицы измерения расстояния \	\ М \
\ Тип лазера \	\ 620 ~ 690nm \
\ Класс лазера \	\ Ⅱуровень, <1 мВт \
\ На distancemSpot диаметр \	\ 6 мм @ 10 м, 30 мм @ 50 м \
\ Длительность одиночного измерения \	\ 0,05 ~ 1 s \
\ Уровень защиты \	\ IP40 \
\ Рабочая температура \	\ -10 ~ + 60℃ \
\ Температура хранения \	\ -20 ~ + 80 ℃ \
\ Вес \	\ About60g \
\ Размер (long×wide×high) \	\ 48 × 42 × 18 мм \
\ Исполнительный стандарт \	\ ГБ/т 14267-2009 \

ЛазернаяМераРасстояние под давлениемБлокЧерезПротокол:

Скорость передачи rate9600bps, 8-значный бит, 1Bit стартовый бит, один стоп-бит, без паритет.

\ \

\ Функция Описание \	\ Код команды \	\ Возврат товара \	\ Примечания \
\ Читайте параметры \	\ FA 06 01 FF \	\ FA 06 81 ADDR xx ..... CS \	\ Чтение постоянного, адреса, возврата на светильник, температуры \
\ Прочитайте номер машины \	\ FA 06 04 FC \	\ FA 06 84 "DAT1 DAT2…… DAT16» CS \	\ DATnbyASCIIformat \
\ Набор адрес \	\ FA 04 01 ADDR CS \	\ FA 04 81 81 \	\ Успешно \
\ Набор адрес \	\ FA 04 01 ADDR CS \	\ FA 84 81 02 FF \	\ Напишите адрес ошибки возврата \
\ Расстояние модификации \	\ FA 04 06 Symbol (положительный или отрицательный, отрицательный as0x2d, точно for0x2b), 0xXX (Корректирующее значение, один байт), CS \	\ FA 04 8B 77 \	\ Успешно \
\ Расстояние модификации \		\ FA 84 8B 01 F6 \	\ Ошибка операции \
\ Установка интервала времени возврата данных во время непрерывного измерения \	\ FA 04 05 MeaInterver CS \	\ FA 04 85 7D \	\ Успешно \
		\ FA 84 85 01 FC \	\ Напишите интервал ошибка \
		\ FA 84 85 01 фа \	\ Ошибка операции \
\ Установка начала и конца расстояния \	\ FA 04 08 позиция CS \	\ FA 04 88 7A \	\ Успешно \
	\ FA 04 08 позиция CS \	\ FA 84 88 01 F9 \	\ Ошибка операции \
	\ Примечания: отправная точка может быть перед выбором \

ADDR значение по умолчанию is80 (128)

Когда параметр заводской установки, команда для считывания данных:

Длительность одиночного измерения: 80 06 02 78

Непрерывное измерение: 80 06 03 77

Отключение: 80 04 02 7A

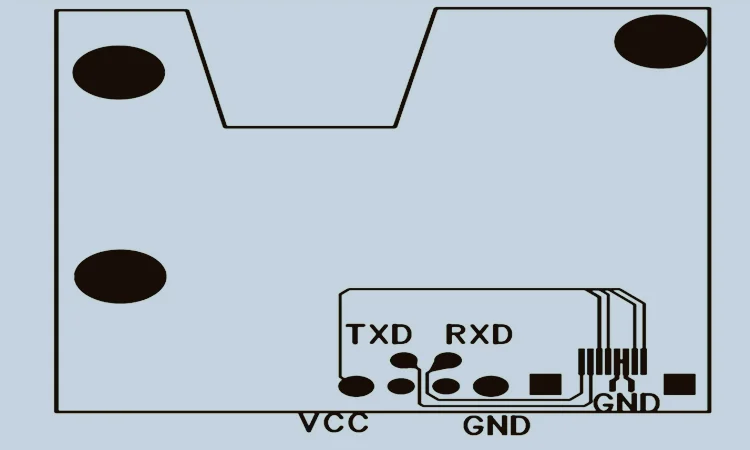

Схема подключения лазерного датчика: Лазерный модуль, промышленный датчик, фазовый метод, лазерный модуль, подключение интерфейса USB

Лазерный модуль, промышленный датчик, фазовый метод, лазерный модуль, подключение интерфейса USB

Переключение работы в соответствии с требованиями заказчика, чтобы изменить диапазон расстояния измерения, введите соответствующий код сначала, затем выберите кодирование одиночной передачи или непрерывной передачи, так аналогично, для изменения частоты, адреса, расстояния это та же операция,

Длительность одиночного измерения: 80 06 02 78

Непрерывное измерение: 80 06 03 77

Отключение: 80 04 02 7A

Набор Адрес: FA 04 01 80 81

Модификация расстояния: FA 04 06 2D 01 CE-1

FA 04 06 2B 01 D0 + 1

Интервал времени (1 с): FA 04 05 01 FC

Исходная точка установки: FA 04 08 01 F9 Apex

FA 04 08 00 FA наконечник

Заданного диапазона: FA 04 09 05 F45 м

FA 04 09 0A EF10 м

FA 04 09 1E дБВозможностью погружения на глубину до 30 м
