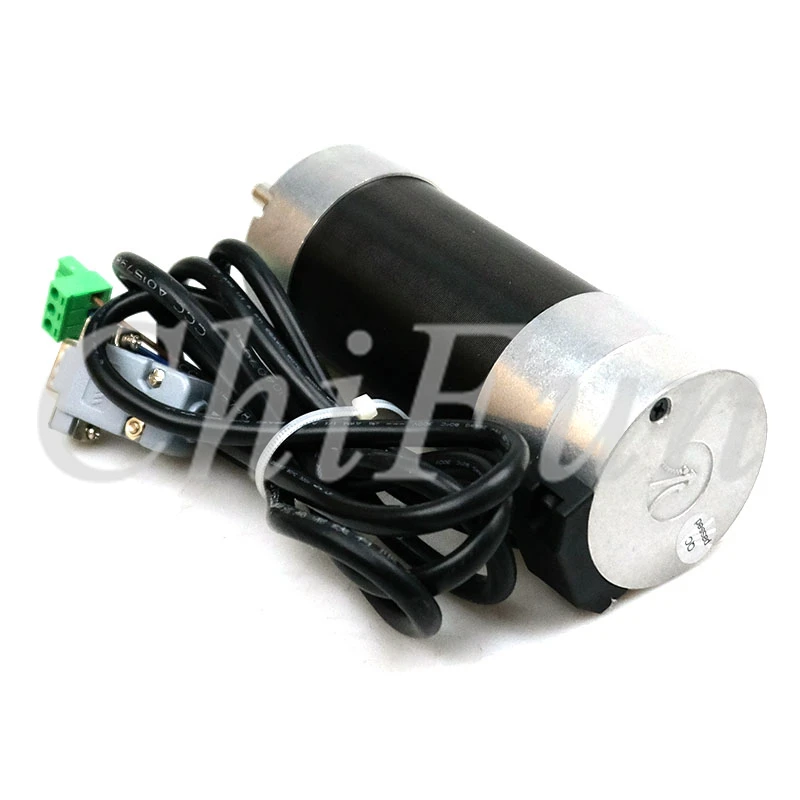

Leadshine 180 Вт бесщеточным двигателем постоянного тока мотор сервопривода 57BL180D-1000 круглый фланец 36VDC 7A 0.57NM 3000 об/мин (от 5842 руб.)

Описание

Общие характеристики:

Обмотки подключение:Delta соединение

Зал Сенсор:120

Пары полюсов (-):2

Трехфазный: 3

Вал радиальной игры:0,025 мм

Осевое играть:0,025 мм @ 460 г

Допустимая радиальная нагрузка:75N @ 20 мм от фланца

Допустимая осевая нагрузка:15N

Уровень изоляции:Класс B

Изоляции прочность на разрыв:500VDC в течение одной минуты

Сопротивление изоляции:100 M Ом

Технические характеристики

BLM57025	BLM57050	BLM57090	BLM57130	BLM57180	57BL180
Номинальное напряжение	24VDC	24VDC	36VDC	36VDC	36VDC	36VDC
Номинальная мощность	25 Вт	50 Вт	90 Вт	130 W	180 W	180 W
Номинальный вращающий момент	0.08NM	0.16NM	0.29NM	0.41NM	0.57NM	0.57NM
Максимальный крутящий момент	0.24NM	0.48NM	0.87NM	1.23NM	1.71NM	1.27NM
Номинальная частота вращения	3000 об/мин	3000 об/мин	3000 об/мин	3000 об/мин	3000 об/мин	3000 об/мин
Номинальный ток якоря	1.6A	3A	3.45A	5.3A	6.7A	7A
Максимальный ток	4.8A	9A	10.35A	15.9A	20A	20.5A
Высокий крутящий момент конст.	0,05 n.m/A	0,053 n.m/A	0,084 n.m/A	0,078 n.m/A	0,085 n.m/A	0,063 n.m/A
Задняя EMF конст.	5,2 v/rpm	5,55 v/rpm	8,8 v/rpm	8,2 v/rpm	8,9 v/rpm	6,6 v/rpm
Сопротивление	1,73 Ом	0,88 Ом	1,35 Ом	0,63 Ом	0,9 Ом	0,35 Ом
Индуктивность	3.36mh	2,2 mh	4,1 mh	2,17 mh	2 мгн	1 mh
Инерции	30 Kgm2X10-4	75 kgm2X10-4	119 kgm2X10-4	173 kgm2X10-4	230 kgm2X10-4	230 Kgm2X10-4
Двигатель Длина	45 мм	55 мм	75 мм	95 мм	115 мм	115 мм
Вес	0,25 кг	0,5 кг	0,75 кг	1 кг	1,25 кг	1,25 кг

Описание

Двигатели серии BLM Leadshine являются высокоэкономичными бесщеточными серводвигателями постоянного тока. Номинальная скорость моторов BLMseries составляет 3000 об/мин, а серия 57BL-4000 об/мин. Стандартная модель включает Стандартный 1000 линейный энкодер с дифференциальными сигналами энкодера (a, B), и датчики Холла со стандартными сигналами Холла (U, V, W). при управлении приводом Leadshine ACS сервопривод серии, Моторы серии BLM и 57BL могут отвечать требованиям многих приложений, требующих скорости от 1 об/мин до 4000 об/мин. Они могут предложить AC-servo-like производительность, такие как высокая скорость, высокая точность, низкий уровень шума двигателя и низкая производительность нагрева, в то время как стоимость обычных шаговых систем. гранж пуловер высокого качества серии моторов прифлянцованный моторы и крепления совместимы с NEMA23 шаговые двигатели. серии 57BL являются винтовой монтаж двигателей.

Механические характеристики (единица измерения: мм 1 дюйм = 25,4 мм)

Измерение

Leadshine 180 Вт бесщеточным двигателем постоянного тока мотор сервопривода 57BL180D-1000 круглый фланец 36VDC 7A 0.57NM 3000 об/мин
