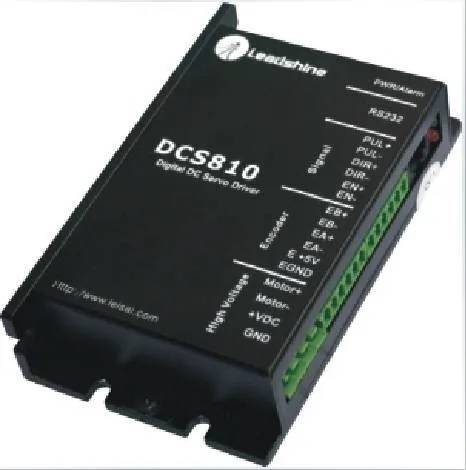

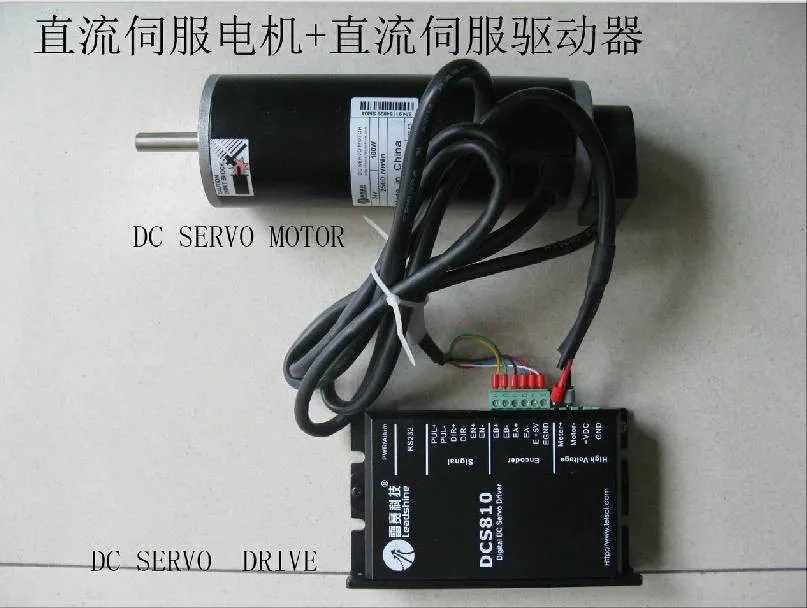

DCS810-цифровой сервопривод постоянного тока, разработанный с DSP и высокоэффективным MOSFET-технологиями. В управлении позициями конечные пользователи легко меняют Шаговые драйверы на DCS810 без изменения систем управления, потому что его Входная команда является PUL/DIR сигналом, совместимо с шаговыми драйверами. В маломощных применениях управления движением производительность систем сервопривода постоянного тока с помощью DCS810 лучше, чем у цифровых сервоприводных систем переменного тока в скорости, точности, шуме, стабильности, или, по крайней мере, так же хорошо, как и цифровые системы сервопривода переменного тока. Однако стоимость DCS810 остается на ценовой линии шагового драйвера, а именно гораздо ниже, чем у сервопривода переменного тока.

По сравнению с DCS810S, DCS810 может принять дифференциальные сигналы управления и дифференциальные сигналы кодировщика отзывы, предлагаем лучшие антипомеховые характеристики. По сравнению с DB810A, видимые инструменты настройки параметров делают DCS810 гораздо проще настроить.
DCS810 очень легко настроить и все параметры видны. Параметры видимые инструменты настройки, в том числе Pro тюнер (программное обеспечение для установки на базе Windows) и STU (небольшой блок настройки сервопривода) могут удовлетворить различные настройки среды или требования.

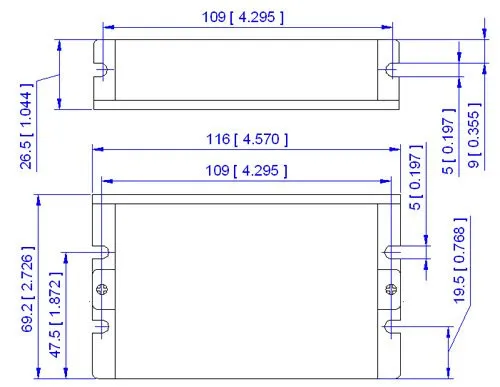

Технические характеристики:

Параметры	DCS303
	Мин.	Типичное	Макс.	Блок
Пиковый выходной ток	-	20	А
Напряжение питания	+ 18	+ 24	+ 80	Постоянный ток
Логический сигнал ток	7	10	15	MA
Импульсная Входная частота	-	500	КГц
Сопротивление изоляции	500	МОМ
В настоящее время для кодировщик	50	MA

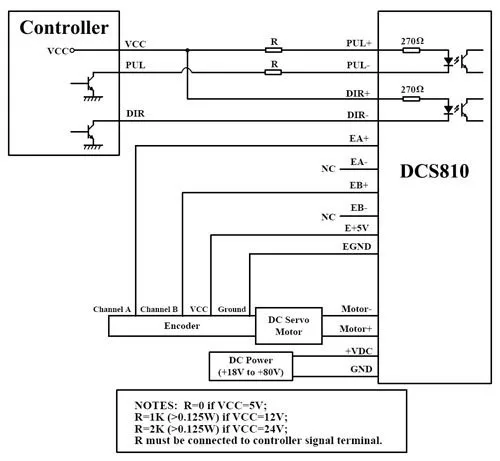

Управление сигнальный разъем
Pin-код	Сигнал	Описание продукта:	I/O
1	Пуль	Импульсного управления сигнала	Я
2	Дир	Направление контрольный сигнал	Я
3	OPTO	+ 5 V оптоизолирована Потребляемая мощность	Я
4	Ена	Включить контрольный сигнал, можно использовать для очистки положения после ошибки	Я
5	Ошибиться	Ошибка выходного сигнала, высокий означает нормальный, низкий сигнал показывает неисправность.	O
6	Егд	Оптоизолированный GND, используйте для справки при использовании ERR	GND
Кодер сигнальный разъем
Pin-код	Сигнал	Описание продукта:	I/O
1	EB	Энкодер канала B вход.	Я
2	EA	Энкодер канал A вход.	Я
3	E + 5 V	Положительный полюс вспомогательный источник питания (50 мА (макс.).	O
4	EGND	Основание вспомогательный источник питания.	GND
Мощность разъем
Pin-код	Сигнал	Описание продукта:	I/O
1	Двигатель +	Мотор положительный соединения.	O
2	Мотор-	Двигатель отрицательные соединения.	O
3	+ Постоянного тока	+ От 18 до 30 В постоянного тока вход питания.	Я
4	GND	Мощность местах.	GND
RS232 Соединительный разъем
Pin-код	Сигнал	Описание продукта:	I/O
1	+ 5В	+ Мощность 5 В только для STU.	O
2	ТСД	RS232 передачи.	O
3	GND	Земле.	GND
4	RxD	RS232 получить.	Я

Pin Функция	Детали
Пуль	Импульсный сигнал:Этот вход представляет импульсный сигнал; 4-5 В при PUL-HIGH, 0-0,5 В при PUL-LOW. Для надежного отклика ширина импульса должна быть длиннее 2,5& Micro; невысокий массивный каблук. Серия соединяет резисторы для ограничения тока при использовании + 12 В или + 24 В сигналов управления (опто).То же, что и сигналы DIR и ENA.
Дир	Дир сигнала:Этот сигнал имеет низкие/высоковольтные уровни, 4-5 В при DIR-HIGH, 0-0,5 В при DIR-LOW. Для надежного отклика на движение, DIR сигнал должен быть впереди PUL сигнала на 5 & micro; s как минимум. Обратите внимание, что направление движения также относится к проводам двигателя-драйвера и Кодировщику отзывы A/B фазовых сигналов. Обмен соединениями двух проводов мотора с драйвером и фазовыми сигналами A/B энкодера обратит направление движения.
Ена	Включает сигнал:Этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальные сигналы управления, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНеподключенным (включено).
Ошибиться	Сигнал об ошибке:Этот штырь будет вытягиваться на низкий уровень (см.Егд) Когда драйвер входит в неисправный статус. Есть резистор 10 K, соединенный междуОшибитьсяИOPTO.Для получения более подробной информации см. Рис. 2.
