Описание
Оригинальный Leadshine шаговый двигатель 86HS120 86HS120D 12N. m Гибридный Nema34 шаговый двигатель
Введение:
Двухфазный шаговый двигатель 86HS120 подходит для широкого спектра приложений управления движением.
Завершенный с 8 приводами двигателя, мотор может быть подключен несколькими различными способами, в том числе биполярным
Серия, биполярная параллельная и однополярная.
Особенности:
* 2-фазовый гибридный шаговый двигатель
* Высокий крутящий момент дизайн
* Стандартные размеры NEMA 34
* Серия или параллельная и однополярная проводка
* Оптимизирован для microstepping
Технические характеристики:
Общие
| Угол поворота | 1,8 ° |
| Точность угла шага | + 5% (полный шаг, без нагрузки) |
| Температура подъем | 80°CMax |
| Окружающего Температура | -10 °C -- + 50 °C |
| Сопротивление изоляции | 100MΩmin. 500VDC |
| Прибор для тестирования Диэлектрической прочности | 500VAC в течение одной минуты |
| Вал радиальная игра | 0,06 Макс. (г-нагрузка) |
| Осевое играть | 0,08 Макс. (г-нагрузка) |
| Кол-во ведет | 8 |

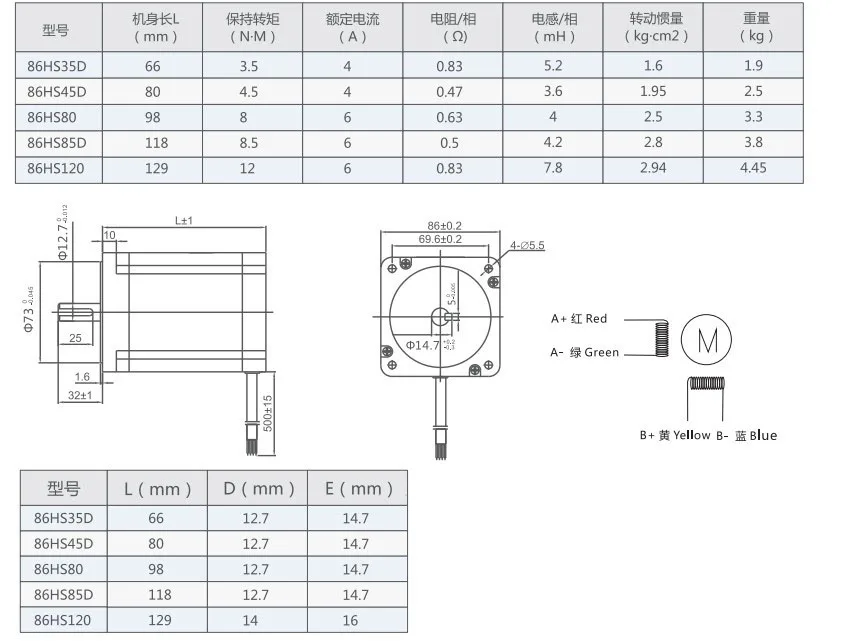

Размер
Проводное подключение:
Nema34 свинцовый шаговый двигатель параметры:
| Модель No. | Угол поворота | Держательный крутящий момент | Номинальный ток | Индуктивность | Сопротивление | Привести провода | Инерция ротора | Крутящего момента | Сеть. Вес | Длина |
| (°) | N.M | А | MH | Ом | G. cm2 | Kg. См | Кг | Мм | ||
| 86HS22 | 1,8 | 2,2 | 4 | 3,5 | 0,75 | 8 | 1300 | 1,5 | 2,6 | 94 |
| 86HS35 | 1,8 | 3,5 | 2,8 | 3,9 | 1,4 | 8 | 800 | 0,8 | 2 | 65 |
| 86HS38 | 1,8 | 3,8 | 4,3 | 2,7 | 0,6 | 8 | 1200 | 1 | 2,6 | 91 |
| 86HS45 | 1,8 | 4,5 | 4,2 | 3,5 | 0,8 | 8 | 1400 | 1,3 | 2,3 | 80 |
| 86HS85 | 1,8 | 8,5 | 4,9 | 5,2 | 0,95 | 8 | 2800 | 2,5 | 3,8 | 118 |
| 86HS120 | 1,8 | 12 | 4,9 | 8,7 | 1,4 | 8 | 4000 | 3,8 | 5,4 | 157 |
Характеристики
- Сертификация
- Европейский сертификат соответствия
- Угол Шага (градусы)
- 1.8
- Тип
- Гибридные
- Ток / Фаза
- 4.9A
- Фаза
- 2
- Крутящий Момент
- 12N.M
- Номер модели
- 86HS120
- is_customized
- Yes
