Описание

Основные функции

3ND583

Характеристики продукта

Высокая производительность и низкий уровень шума
Низкая температура двигателя и привод ____________
Напряжение питания до 50 В постоянного тока
Пиковый выходной ток может достигать 8.3A (в среднем 5.9A)
Ttl совместимый входной сигнал, автоматический наполовину уменьшающий ток в состоянии отдыха
Трехфазный шаговый двигатель с 3 и 6 проводами
Оптически изолированный дифференциальный входной сигнал
Частота отклика импульса до 400 кГц (выше опционально)
До 8 разделов опционально

Обзор продукта

3ND583-это трехфазный Драйвер шагового двигателя, разработанный компанией RaytheOn с точной технологией управления током. Он подходит для вождения всех видов трехфазных шаговых двигателей с 57-86 номерами сидений. Из-за передовой чистой синусоидальной технологии управления током, шум и стабильность работы двигателя, безусловно, улучшены. По сравнению с большинством других продуктов на рынке, теплотворная способность 3ND583 драйвер и подходящий двигатель уменьшается более чем на 15% ~ 30%. Кроме того, драйвер и соответствующий трехфазный шаговый двигатель могут улучшить точность контроля положения, поэтому он особенно подходит для высоких требований низкого шума, низкого нагрева двигателя и высокой стабильности.

Основные области применения

Подходит для различных малых и средних автоматических оборудования и инструментов, таких как: гравировальный станок, маркировочный станок, станок для резки, лазерное фототипирование, плоттер, станки с ЧПУ, оборудование для автоматической сборки и т. Д. эффект применения превосходен в оборудовании с небольшим уровнем шума, высокой точностью и высокой скоростью, ожидаемой потребителями.

Электрические характеристики

Объяснить	Компания	Минимальная величина	Типичные соотношение цена/качество	Максимальное значение
Выход ток	А	2,1	-	8,3
Вход напряжение источника питания	Постоянный ток	18	36	50
Управление сигнала входной ток	MA	7	-	16
Ступенчатая частота импульсов	КГц	-	400
Pulse с низким уровнем времени	Mu s	1,2
Сопротивление изоляции	M Омега	500

Рабочая сила тока установка

Выход пиковое значение тока	Выход измерения среднеквадратичного значения тока	SW1	SW2	SW3	SW4
2,1 A	1.5A	Off	Off	Off	Off
2,5 A	1.8A	На	Off	Off	Off
2,9 A	2.1A	Off	На	Off	Off
3,2 A	2.3A	На	На	Off	Off
3,6 A	2.6A	Off	Off	На	Off
4 A	2.9A	На	Off	На	Off
4,5 A	3.2A	Off	На	На	Off
4,9 A	3.5A	На	На	На	Off
5,3 A	3.8A	Off	Off	Off	На
5,7 A	4.1A	На	Off	Off	На
6,2 A	4.4A	Off	На	Off	На
6,4 A	4.6A	На	На	Off	На
6,9 A	4.9A	Off	Off	На	На
7,3 A	5.2A	На	Off	На	На
7,7 A	5.5A	Off	На	На	На
8,3 A	5.9A	На	На	На	На

Микро-ступенчатая Настройка разделения

Leadshine шаговый двигатель драйвер 3DM580S 3ND583 3ND580 матч с 57 86 серии двигателя

Шаг, вывернув наизнанку	SW6	SW7	SW8
200	На	На	На
400	Off	На	На
500	На	Off	На
1000	Off	Off	На
2000	На	На	Off
4000	Off	На	Off
5000	На	Off	Off
10000	Off	Off	Off

Управление сигнала Описание интерфейса

Название	Функция
PUL + (+ 5 V)	Сигнал управления импульсом: Импульсный восходящий край эффективен; PUL-4-5V на высоком уровне и 0-0,5 В на низком уровне. Для надежного ответа на импульсный сигнал ширина импульса должна быть больше 1,2 ugs. Последовательное сопротивление требуется, если используется + 12 В или + 24 В.
Пул-(пул)
Дир + (+ 5 V)	Сигнал направления: сигнал высокого/низкого уровня, для обеспечения надежной коммутации двигателя, сигнал направления должен быть установлен не менее 5 mu s до импульсного сигнала. Первоначальное направление работы мотора связано с подключением мотора. Обмен любых двух проводов трехфазной обмотки U, V и W может изменить первоначальное направление работы двигателя. DIR-4-5V на высоком уровне и 0-0,5 В на низком уровне.
DIR-(DIR)
Ена + (+ 5 V)	Включение сигнала: Этот входной сигнал используется для включения или ограничения. При Эне + подключении + 5 В и Эне-подключении к низкому (или внутренней фотопроводимости), водитель отрежет ток каждой фазы двигателя и сделает двигатель в свободном состоянии. В это время ступенчатый пульс не будет дан ответ. Когда эта функция не нужна, Можно приостановить Включение сигнала.
Эна-(Эна)

Описание интерфейса между блоком питания и двигателем

Название	Функция
GND	Источник питания постоянного тока заземления
+ Жилет)	Любое значение между + 18 В-+ 50 в приемлемо для положительного полюса источника питания постоянного тока, но рекомендуемое значение составляет около + 36 В постоянного тока.
U	U-фаза трехфазный двигатель
V	V-фаза трехфазный двигатель
W	W-фаза трехфазного двигателя

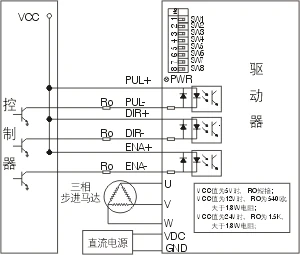

Типичная схема подключения

Установка Размер

Выбор адаптера мотор

Модель водителя	Моторные характеристики
3ND583	57 и 86 трехфазные шаговые двигатели
