LEORY 1 шт. 60 Вт высокомощный Регулируемый понижающий преобразователь Бак питания дисплей модуля LCD с вентилятором и акриловой оболочкой (от 783 руб.)

Описание

LEORY 1 шт. 60 Вт высокомощный Регулируемый понижающий преобразователь Бак питания дисплей модуля LCD с вентилятором и акриловой оболочкой

Описание:

ZK-DP60-это постоянный регулируемый модуль постоянного напряжения с ЖК-дисплеем. HD дисплей входного напряжения и выходного напряжения, тока, мощности и состояния дисплея. регулируемое стабильное выходное напряжение и ток. установите выходной ток для удовлетворения спроса. его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, Практично.

Особенности:

1. Высоковольтный упорный терминал.

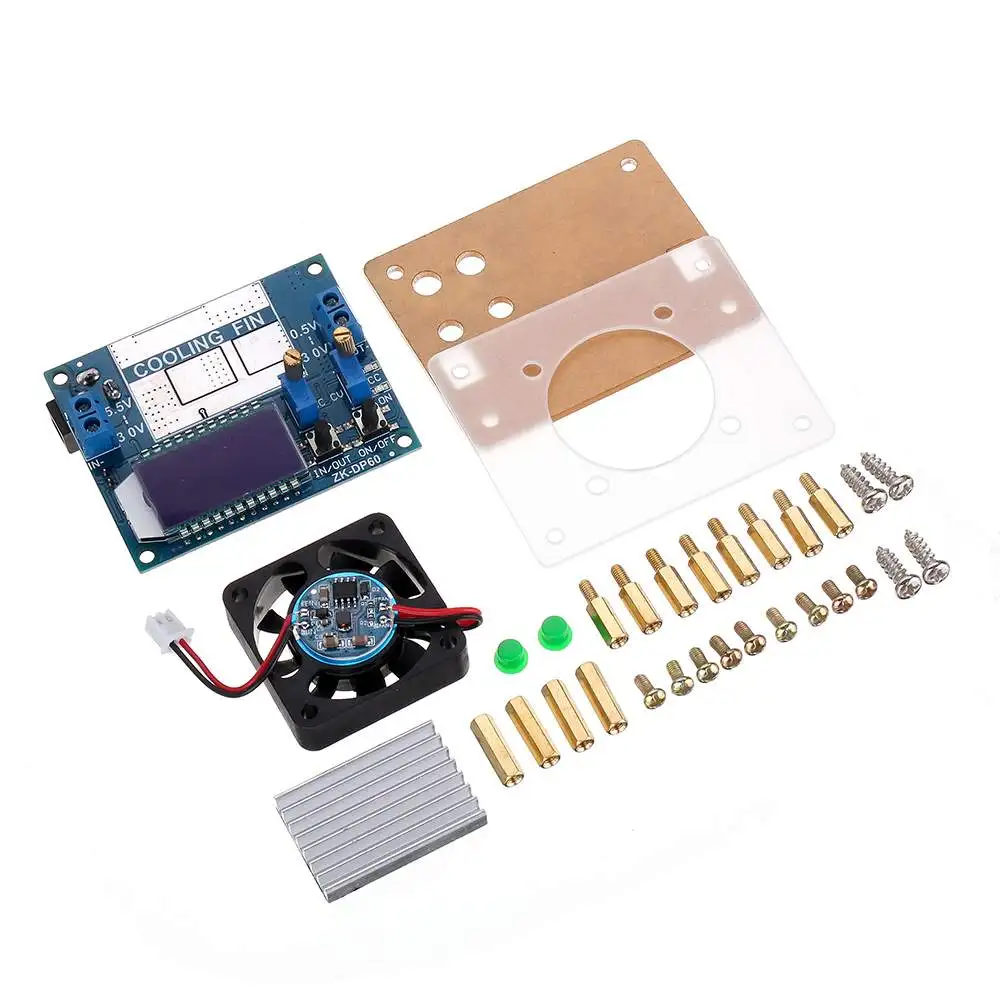

2. С высококачественной акриловой оболочкой.

3. Поддержка включенного/отключенного выхода.

4. Поддержка защиты от обратного хода.

5. Поддержка защиты от обратного потока.

6. Поддержка защиты от короткого замыкания.

7. Поддержка защиты от перегрузки по току.

8. Поддержка защиты от перенапряжения.

9. Поддержка защиты от перегрева.

10. Поддержка автоматический бак/для повышения напряжения.

11. ЖК-дисплей монитор, hd-дисплей.

12. Поддержка функцией зарядного устройства.

13. Поддержка отображения входного напряжения.

14. Поддержка отображения выходного напряжения, тока, мощности.

15. Поддержка индикатора рабочего состояния.

16. Одновременное отображение нескольких параметров.

17. Высокий ток, низкий нагрев.

18.. Мощный вентилятор охлаждения.

Спесификайтонс:

Рабочее напряжение: DC 5,5 V-30 V

Выходное напряжение: DC 0,5 V-30 V

Выход ток: 6A

Выходная мощность: 60 Вт

Дисплей напряжения-диапазон: 0 ~ 30 в

Дисплей напряжения-точность: 1%

Разрешение дисплея напряжения: 0,01 в

Текущий Дисплей-диапазон: 0 ~ 6A

Ток-точность: 1%

Разрешение дисплея напряжения: 0.001A

Эффективность преобразования: около 88%

Рабочий ток: 30mA

Защита от обратного хода: Да

Защита от обратного потока: Да

Защита от короткого замыкания: Да

Рабочая частота: 180 кГц

Защита от перегрева: 100 ℃

Защита от перегрузки по току: 6А

Защита от перегрузки: 60 Вт

Рабочее состояние вентилятора:> 3A или> 20 Вт или> 40 ℃

Рабочая температура-диапазон:-20 ℃ ~ 100 ℃

Рабочая влажность-диапазон: 0%-95% RH

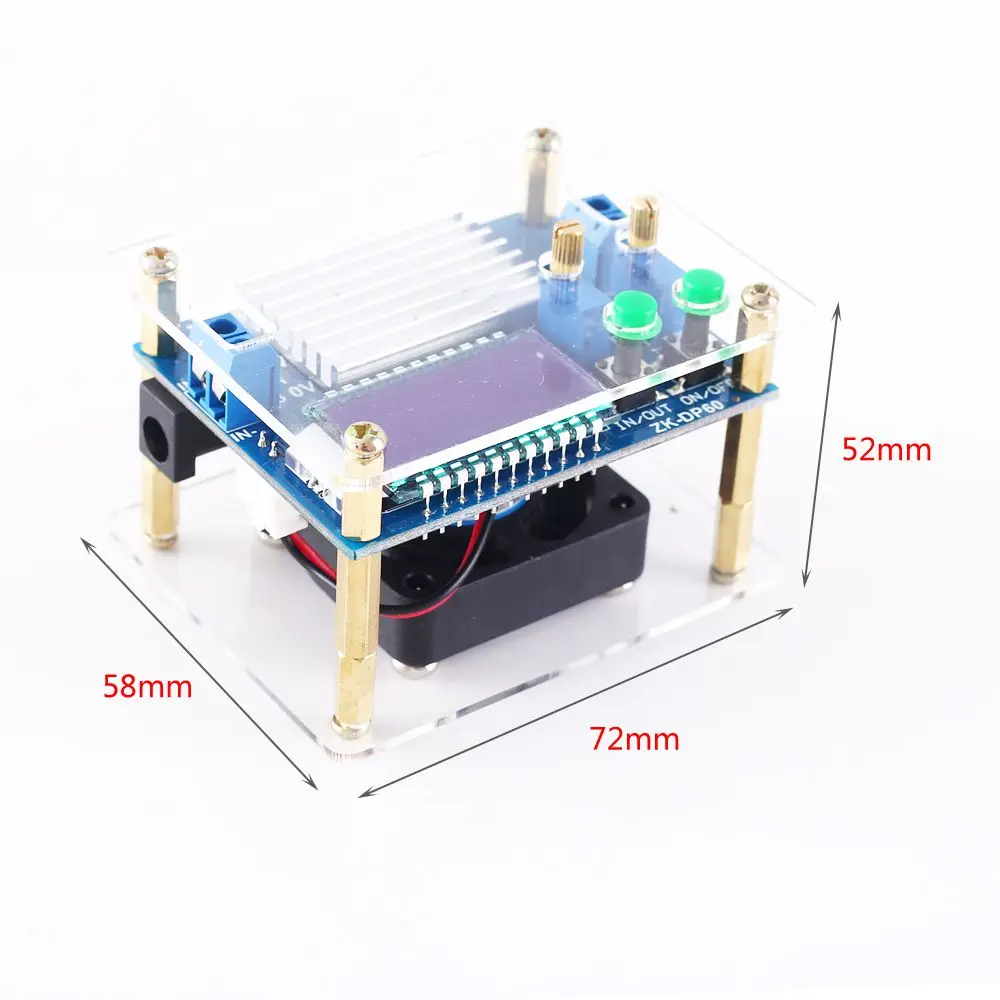

Размер: 66*52*30 мм

Кнопка/потенциометр/светодиодный Введение:

1. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2. ВКЛ/ВЫКЛ: короткое нажатие для выбора включенного/отключенного выхода. Долгое нажатие используется для установки включенного по умолчанию/отключенного выхода при включении питания.

3. Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения или температуры. Для переключения выходного тока или выходной мощности используется Длительное нажатие.

4. CV потенциометр: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке.

5. Потенциометр CC: Регулировка выходного тока. Увеличение выходного тока при вращении по часовой стрелке.

6. Светодиодный: зеленый светодиодный индикатор. Выходной индикатор. Он включится, когда есть выход на выходном терминале.

7. CC светодиодный: Красный светодиодный. Индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает заданного тока и индикатор тока постоянного тока CC включается.

С помощью шаги:

1. Как обычный понижающий модуль питания:

1,1 подключение правого входного напряжения на входном терминале;

1,2 Отрегулируйте CV потенциометр постоянного напряжения для установки выходного напряжения в соответствии с требованиями.

1,3 поверните потенциометр CC против часовой стрелки сначала более 10 оборотов.

1,4 короткого замыкания между OUT + и OUT-(Подключите оба провода). Или тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле).

1,5 вращать потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.

1,6 тест и использование (Е. g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. красный светодиодный индикатор включится, если выход-достигается до 2А. иначе светодиодный выключен.)

1,7 выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше уменьшается напряжение.

2. В качестве зарядного устройства:

2,1 топы: модуль питания не может использоваться в качестве зарядного устройства, если он не поддерживает функцию постоянного тока. разница в напряжении между батареей с недостаточным напряжением и зарядным устройством очень большая. вызывает чрезмерный ток зарядки даже повреждение аккумулятора. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается обратно на постоянное напряжение зарядки.

2,2 убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. если параметр литиевой батареи составляет 3,7 в/2200 мАч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный ток зарядки-1С, что составляет 2200ма.

2,3 подключение правого входного напряжения на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).

2,4 самое лучшее выходное напряжение с помощью мультиметра и регулировка потенциометра CC, чтобы убедиться, что выходное напряжение достигается-для необходимости плавающего напряжения заряда. (Если заряжать литиевый аккумулятор 3,7 в, Отрегулируйте выходное напряжение до 4,2 в)

2,5 поверните потенциометр CC против часовой стрелки сначала более 10 оборотов.

2,6 короткого замыкания между OUT + и OUT-(Соедините оба провода). Или тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

2,7 вращать потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.

2,8 подключение аккумулятора на выходном терминале и запуск зарядки.

3. Как мощный светодиодный драйвер постоянного тока:

3,1 убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2 подключение правого входного напряжения на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).

3,3 тестовое выходное напряжение с помощью мультиметра на выходном терминале и отрегулируйте CV потенциометр для установки выходного напряжения на светодиодный Максимальное рабочее напряжение.

3,4 вращение потенциометра CC против часовой стрелки более 10 поворотов.

3,5 короткого замыкания между OUT + и OUT-(Соедините оба провода). Или тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

3,6 вращать CC постоянный ток потенциометра по часовой стрелке, чтобы установить выходной ток в соответствии с требованиями светодиодный рабочий ток.

3,7 светодиодный и проверенный.

Примечание:

1. Входная защита от недостаточного напряжения составляет 4,7 в. Модуль требует повторной мощности, если вход менее 4,7 В.

2. Пожалуйста, поверните CV потенциометр против часовой стрелки более 20 поворотов, если нет выходного напряжения.

3. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

4. Модуль требует повторной мощности после защиты от короткого замыкания.

5. Подключите вход перед подключение аккумулятора при использовании в качестве зарядки и убедитесь, что выходное напряжение если сумма вашего заказа превышает напряжение батареи.

6. «вход» и «выход» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток выхода.

7. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

8. Пожалуйста, понижайте выходную мощность, если модуль горячий.

9. Пожалуйста, прочитайте руководство и описание перед использованием.

Применение:

1>. Обычный источник питания;

2>. Зарядное устройство;

3>. Светодиодный привод питания;

4> дисплей напряжения прибора;

5>. Измерительный прибор;

6> Проверка цепи;

7>. Преобразование мощности.
