LEORY 1 шт. CJMCU-717 OpenLog регистратор данных флэш-рекордер модуль датчика поддержка 64 Гб микро-sd-карта цепи

Описание

Особенности:

Регистратор данных OpenLog-простое в использовании решение с открытым исходным кодом для регистрации серийных данных из ваших проектов.
OpenLog предоставляет простой последовательный интерфейс для записи данных из проекта на карту microSD.
Мощность:

Вход VCC 3,3 V-12 V (рекомендуется 3,3 V-5 V)
RXI вход 2,0-3,8 в
TXO Выход 3,3 V
Холостого тока Draw ~ 2mA-5mA (w/out microSD card), ~ 5mA-6mA (w/microSD card)
Активный ток записи Draw ~ 20-23mA (с картой microSD)
Советы:Текущий чертеж OpenLog составляет от 20 мА до 23 мА при записи на microSD.
В зависимости от размера карты microSD и ее производителя,
Активный текущий чертеж может меняться, когда OpenLog записывает на карту памяти.
Увеличение скорости передачи данных также увеличит ток.
Микроконтроллер:

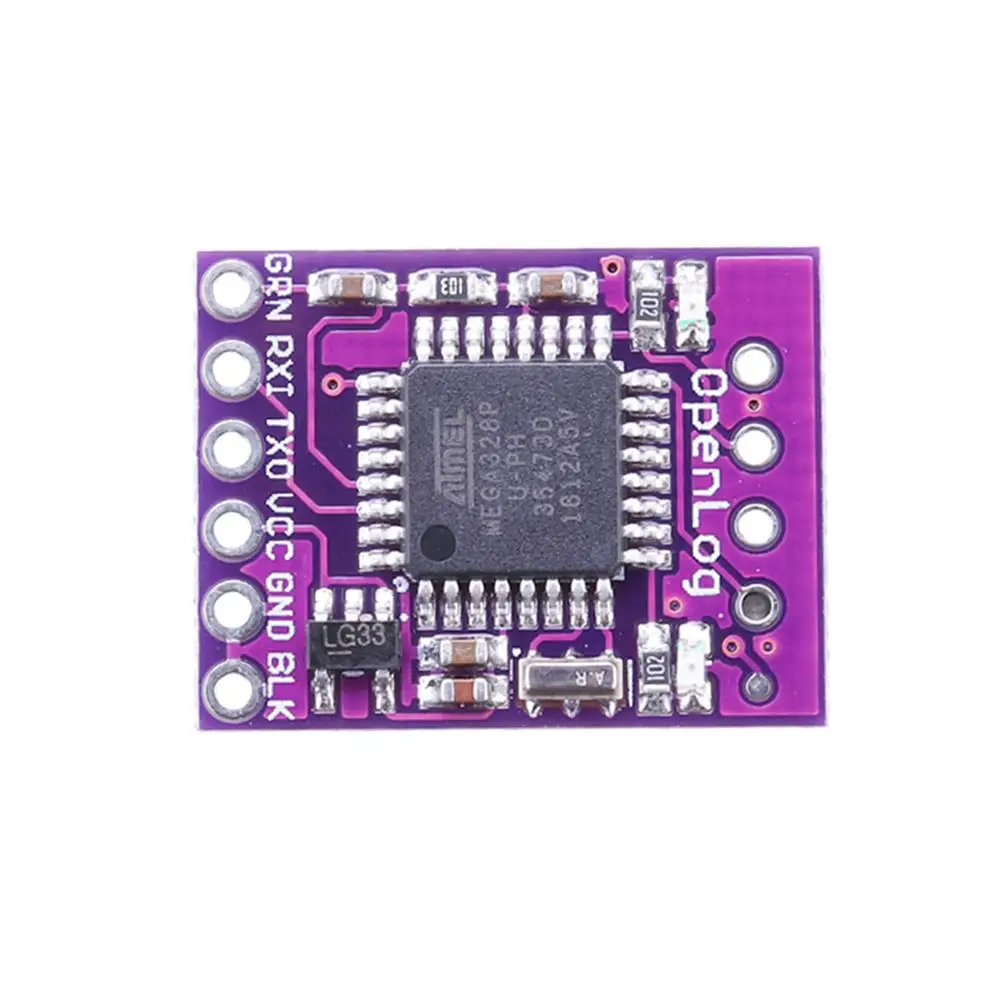

В методов OpenLog работает от Бортовой ATmega328, Бег на 16 МГц благодаря бортовой с украшением в виде кристаллов.
В ATmega328 имеет загрузчик Optiboot загружены на нем,
Что позволяет OpenLog быть совместимым с установкой платы Arduino-Uno в Arduino-IDE.
Интерфейс:

Серийный UART:
Основной интерфейс с OpenLog-это заголовок FTDI на кромке платы.
Этот разъем предназначен для подключения непосредственно к Arduino-Pro или Pro Mini,
Что позволяет микроконтроллеру отправлять данные по последовательному соединению в OpenLog.
SPI:
Есть также четыре тестовых точки SPI, разбитые на противоположном конце платы.
Вы можете использовать их для перепрограммирования загрузчика на ATmega328.

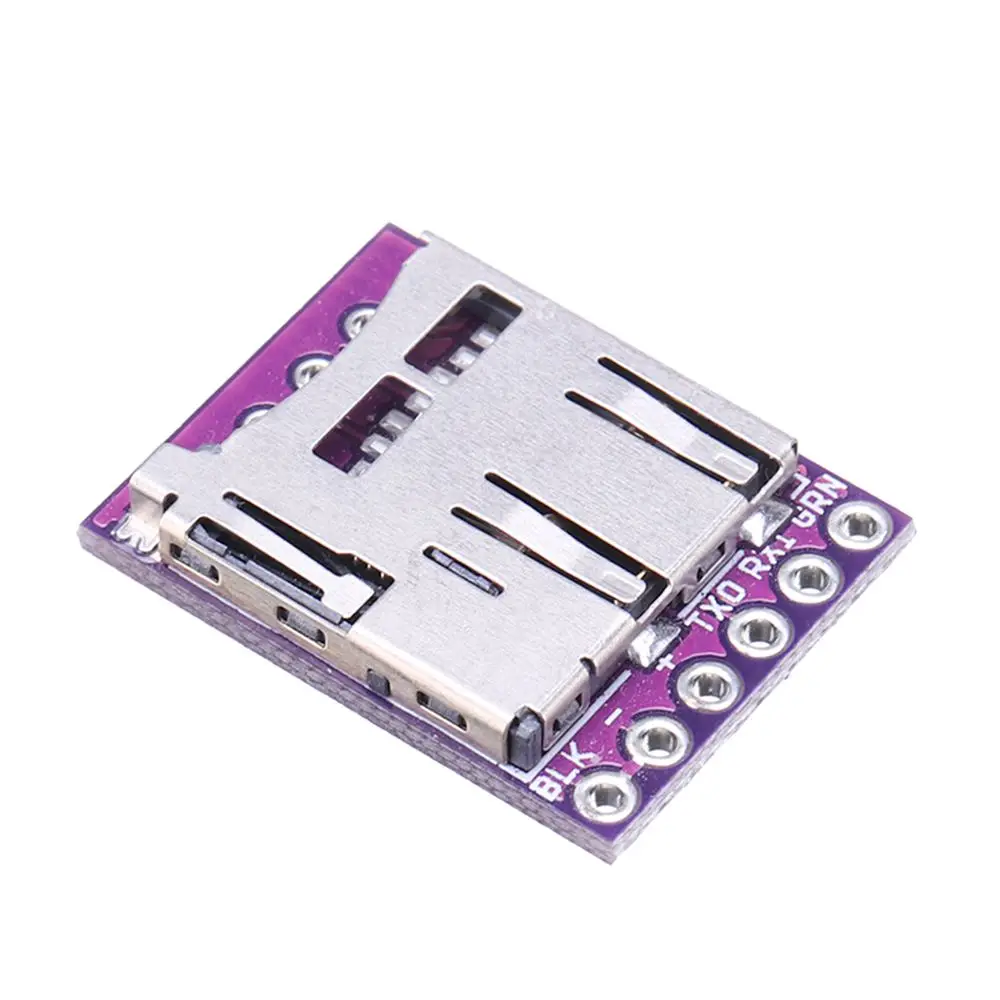

Карта microSD:

Все данные, зарегистрированные в OpenLog, сохранены на карте microSD.
OpenLog работает с картами microSD, которые включают следующие функции:
64 Мб до 32 Гб
FAT16 или FAT32
Посылка включает в себя:

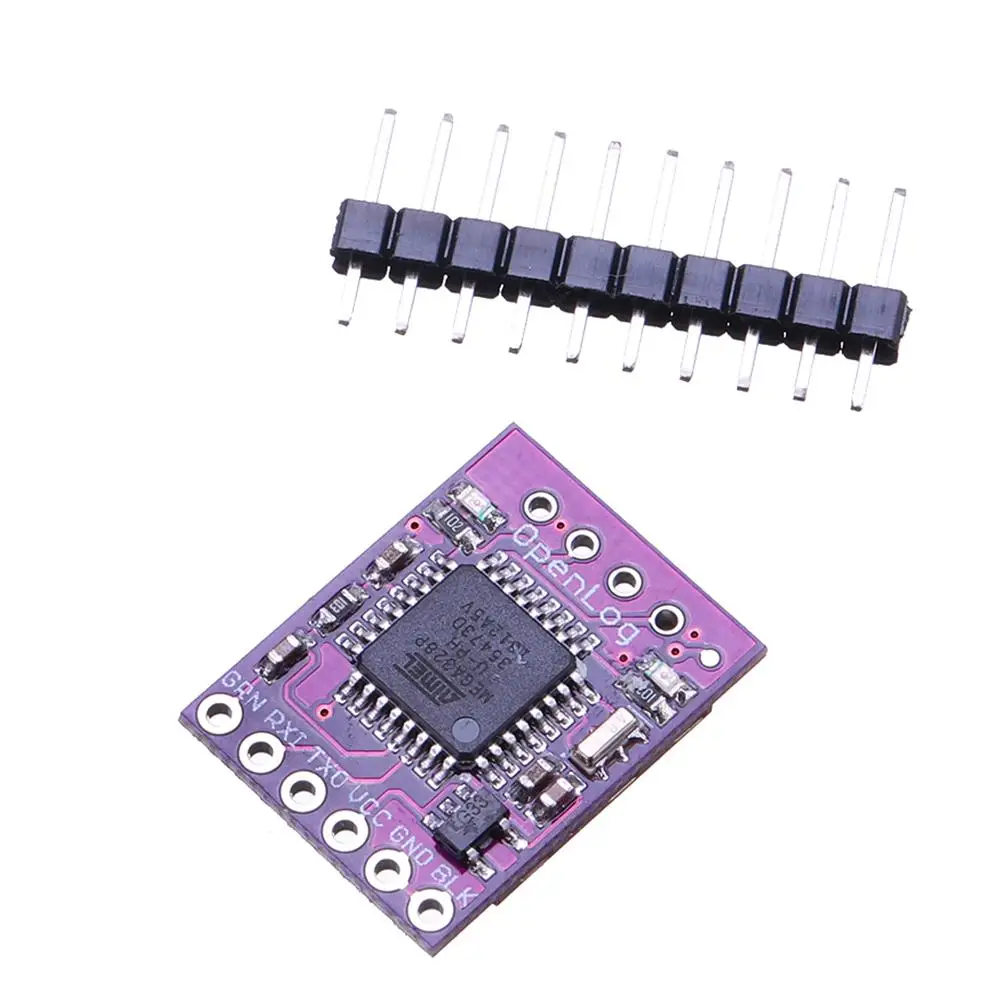

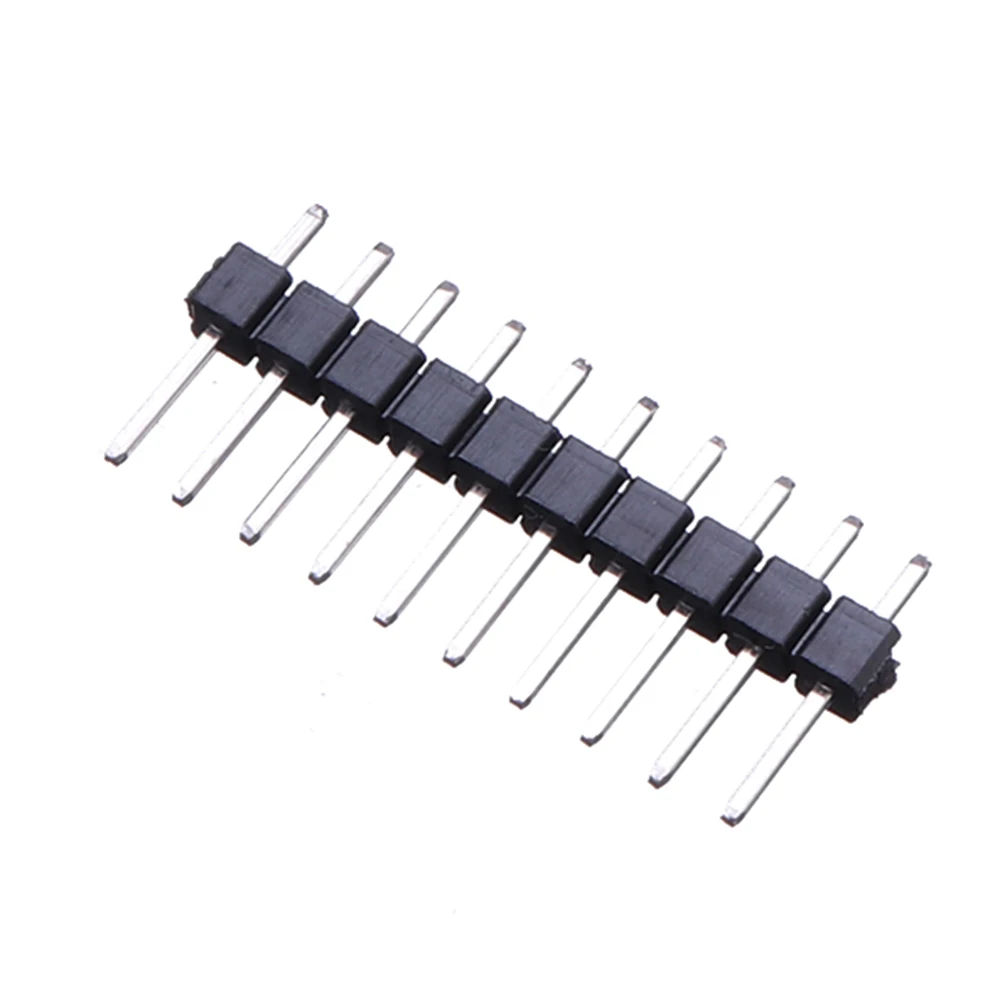

1 x модуль датчика с контактом
