LEORY 1 шт. моно аудио стерео мощность HiFi Усилители домашние чипы AMP TF доска 50 Вт/38 Вт 68 Вт 4ohm

Описание

Технические характеристики:

LM3886-это монозвуковой усилитель мощности, используя 11 футов до 220 посылка, задняя часть суффикса "TF" полностью изолирована посылка.
И по сравнению с LM1875T, LM3886 более мощный, при номинальном рабочем напряжении до 68 Вт непрерывная Средняя мощность без искажений,
Также имеет относительно идеальную функцию защиты от перегрева по току,
Кроме того, он имеет ток анти-переключатель автоматически, когда функция удара,
Динамик может избежать скачков тока при включении мощности усилителя, что может привести к травмам.
LM3886 рабочие параметры:

VCC = ± 28 в выход = 68 Вт/4Ω, 38 Вт/8Ω
VCC = ± 35 в выход = 50 Вт/8Ω
Пиковая мощность: 135 Вт
Отношение сигнал/шум: ≥92db
Коэффициент конверсии: 19 В/США
Интермодуляционные Искажения: 0.04%
Функция отключения звука
Spiketm защиты

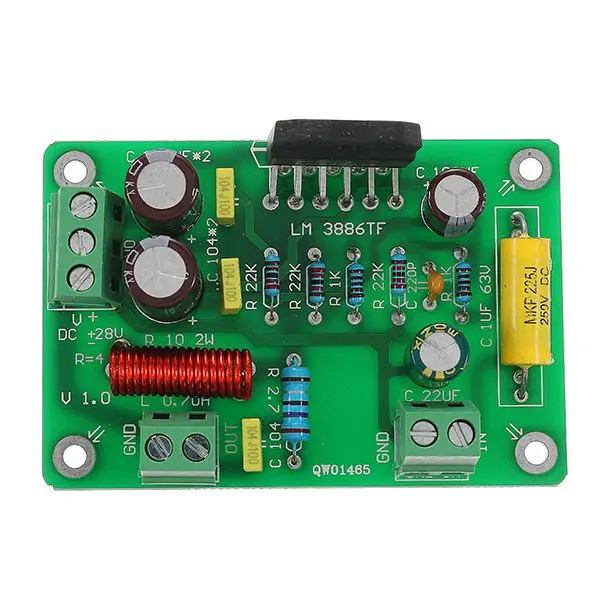

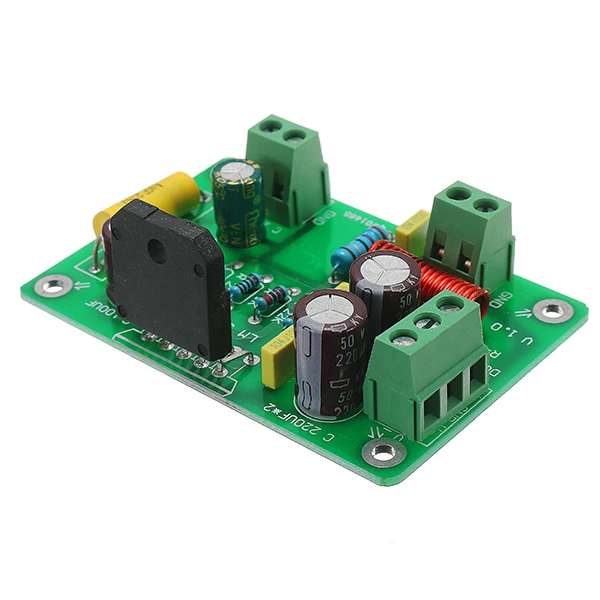

Плата усилителя имеет следующие характеристики:

1. Использование двустороннего выравнивания, тщательная компоновка, Входная часть сигнала вдали от выходной секции.
2. Часть соединительных конденсаторов для более длинной минимальной колодки 5 мм, максимально подходит для конденсатора 25 мм.
3. Входная секция добавила схему высоких частот, что делает плату более стабильной!
4. Выходная часть RL цепи (индуктивность и сопротивление параллельно) эффективная защита чипа,
Эффективно предотвращая повреждение микросхемы при выключении Динамика при наведении электромотора!
5. Плата использует источник питания постоянного тока, диапазон напряжения: ± 16 до ± 36, рекомендованный ± 32 В.
6. Размер печатной платы: 74x50x1,6 мм
Установка Примечание:

1. Плата усилителя не может быть напрямую подключена к выходу трансформатора, подключенному к плате питания,
И затем к блоку питания части платы от выхода платы питания, обратите внимание на положительный и отрицательный уровень не быть неправильным!
2. Пластина использует источник питания постоянного тока, выходное сопротивление динамика меньший ток увеличивается, чем больше тепло,
Рекомендуется, когда динамик 4Ω, напряжение предлагается использовать ± 28 в (трансформатор двойной 21 в),
Динамик с напряжением 8 Ом ± 32 В (трансформатор двойной 24 В), максимально возможный ± 35 в (трансформатор двойной 28 в),
Но обратите внимание на стабильное локальное Напряжение сети, рекомендуется не использовать.
3. Когда тест мощности, вход сигнала на плате, чтобы принять нагрузку, не может быть свободным, в противном случае будет индукционный шум,
Сигнальная линия для использования экранированного кабеля.
4. Убедитесь, что корпус платы подключен к входной поверхности, обратному входу GND не нужно подключать корпус.
5. Плата моно канал, стерео нужно 2 шт, вы также можете собрать многоканальный accocding к вашим собственным потребностям.
Посылка включает в себя:

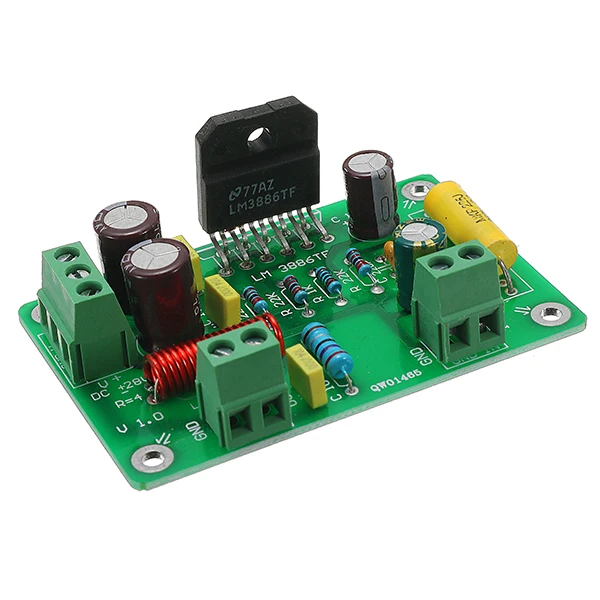

1 х HiFi LM3886 TF стерео усилитель собранная плата
