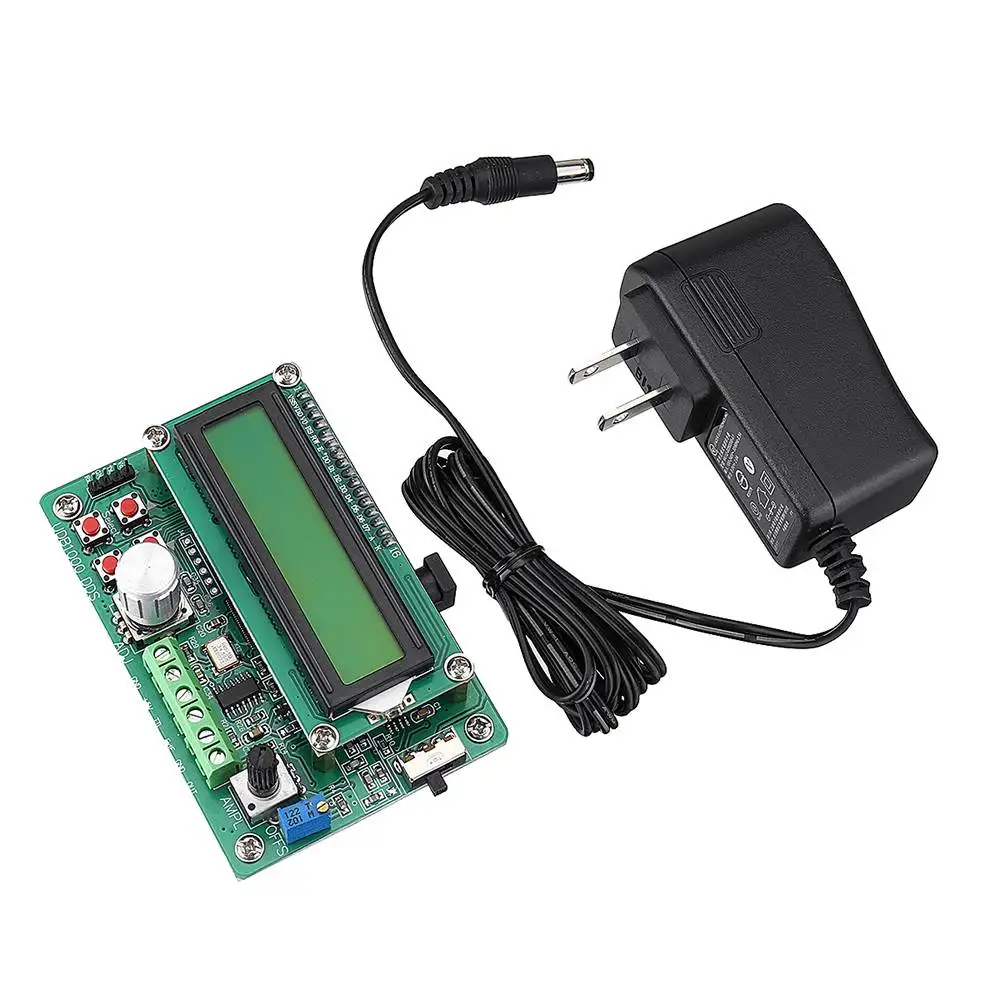

LEORY 5 МГц UDB1002S DDS генератор сигналов LCD1602 с функцией развертки источник синусоида квадратный треугольник Пилообразная волна

Описание

Описание:

Это полный источник сигнала DDS, принимает DC5V источник питания, может выводить синусоидальную волну, квадратную волну (рабочий цикл можно отрегулировать от 1%-99%), треугольная волна и пиловидная волна и различные функции-сигнал, максимальный выход может достигать-до 10 Vpp, частотный диапазон от 0,01 Гц-2 МГц. Разрешение для 10 МГц, с ttl выходом синхронизации и частотным счетчиком 60 МГц.

Технические характеристики:

* Максимальная частота: 5 МГц

* Максимальная выходная мощность: 10Vpp (без нагрузки)

* Сопротивление Otput: 50Ω±10%

* Смещение постоянного тока: ±2. 5 В

* Рабочий цикл: 1%-99%

* Дисплей: LCD1602

* Диапазон выходной частоты:

* Синусоидальная волна: 0,01 Гц-5 МГц

* Квадратная волна: 0,01 Гц-1 МГц (допустимый диапазон)

* Треугольная волна: 0,01 Гц-1 МГц (допустимый диапазон)

* Sawtooth-wave: 0,01 Гц ~ 1 МГц (допустимый диапазон)

Разрешение: 0,01 Гц

* Стабильность частоты: + 1x10-6

* Погрешность частоты: + 5x10-6

* Степень искажений синусоидальных волн: <0.8% (Контрольная частота 1 кГц)

* Линейность треугольников: 0,01 Гц ~ 10 кГц 98%; 95%, 10 кГц ~ 1 МГц;

* Квадратная волна поднимается и время падения: <100ns

* Выходной сигнал от транзисторно-транзисторных логических схем: ttl уровень: vp-р образования легкой пены. 3 p, это занимает 20 ttl нагрузки грузоподъемность

* Функции внешнего измерения:

* Частотный диапазон: 60 МГц ~ 1 Гц

* Vpp-амплитуда сигнала: 0,5 20Vpp

* Хранение и добавить: имеет 10 групп с v параметрами функции хранения

Посылка включает в себя:

1 х DDS функциональный генератор сигналов

1 х 5 в источник питания
