LEORY Беспроводной RF 433 модуль MHz Цифровой Трансмиссия приема связь прозрачный (от 216 руб.)

Описание

IC: CC1101
Частота: 433 МГц
Мощность: 10dBm
Расстояние: 1,0 km
Интерфейс: SPI

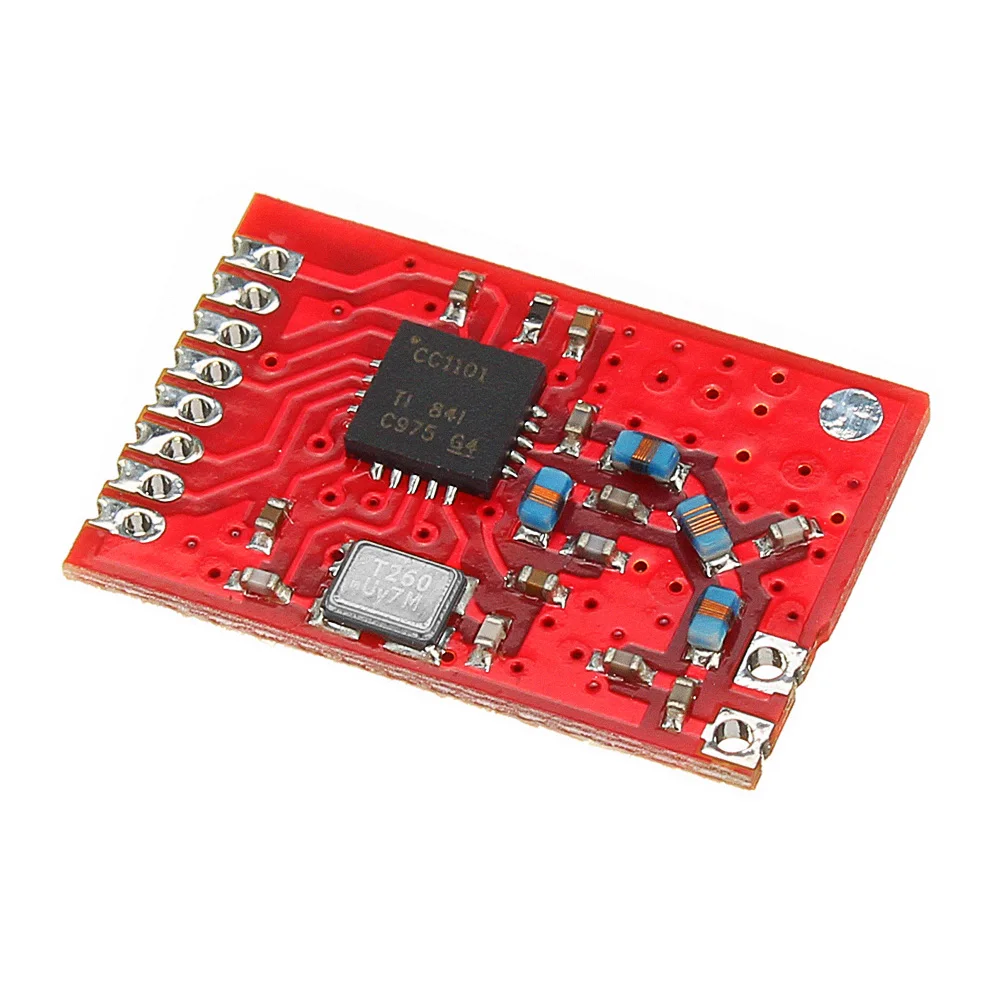

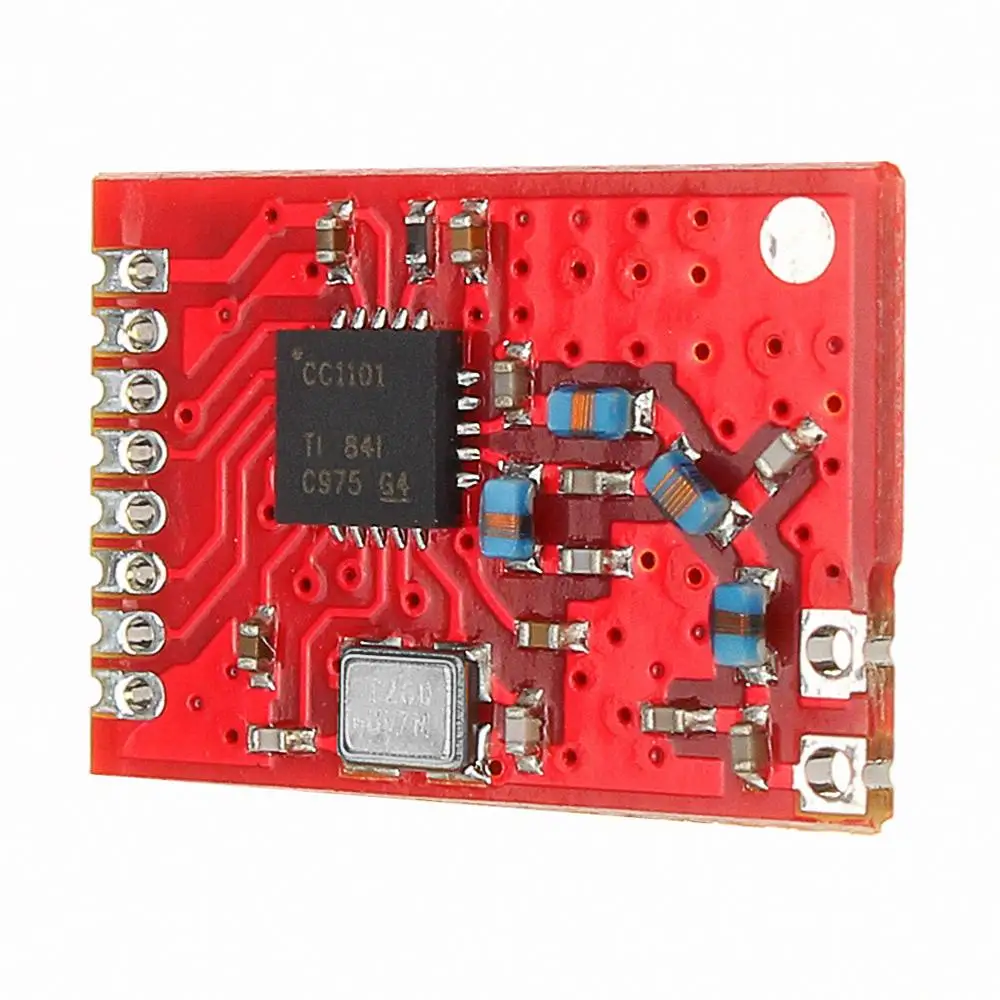

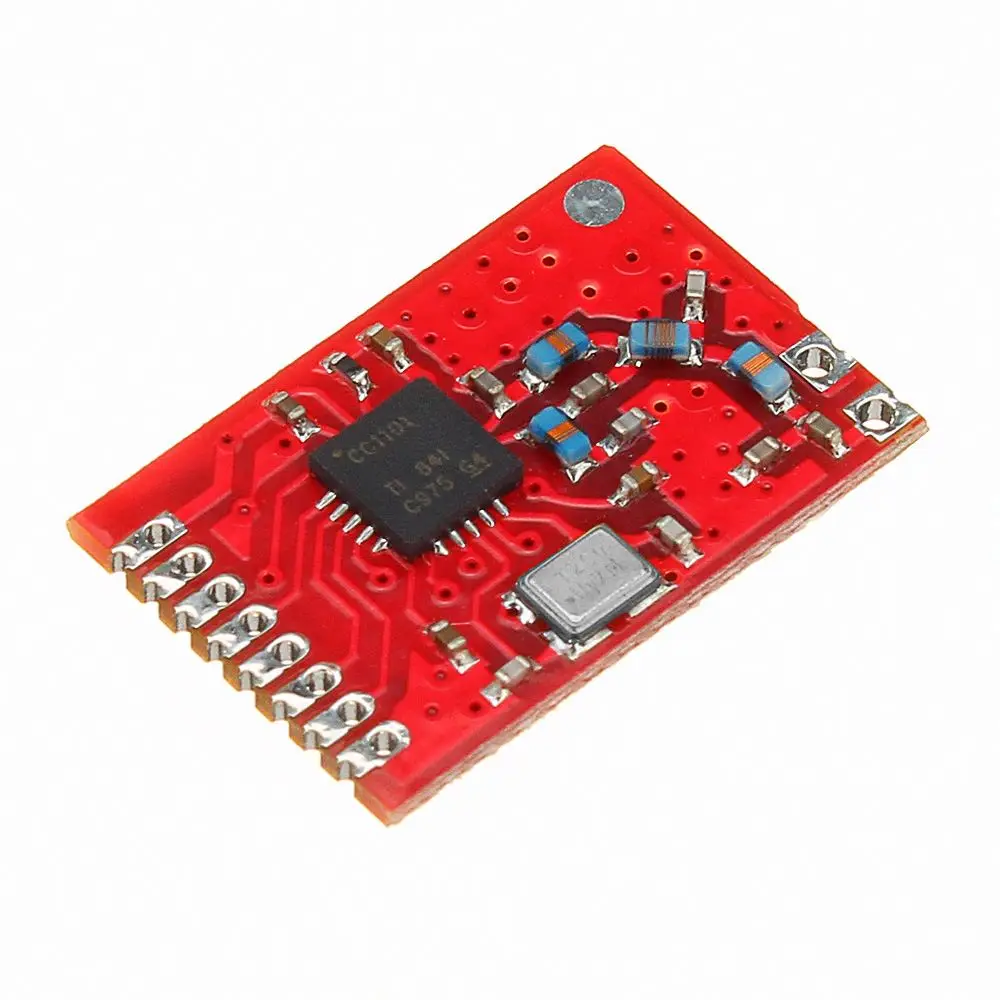

Введение: 07-M1101S-модуль беспроводного трансивера SMD,
Работает на 433 МГц с малым размером и мощностью передачи 10 мВт.
RF значение параметра замечание
Рабочая частота 387 ~ 464 МГц по умолчанию: 433 МГц (26 МГц осциллятор)
Передающая Мощность 10 дБм Макс. мощность (10 мВт)
Скорость приема данных о чувствительности-109 дБм: 0,6 кбит/с
Скорость передачи данных воздуха 0.6k ~ 500 кбит/с по умолчанию: 0,6 кбит/с
Испытательное расстояние 1000 м в открытом и прозрачном воздухе, с максимальной мощностью, 5dBi усиление антенны, высота 2 м,
Скорость передачи данных: 0,6 кбит/с
Оборудования значение параметра замечание
Размер 13*19 мм
Тип антенны штамп отверстие
Связь интерфейс SPI
Посылка SMD
Электронный параметр Min. Typ. Макс. Группа состояние
Мощность поставить 1,8 3,3 3,6 V
Связь уровень 1,8 3,3 3,6 V
Передающий ток 27 29 32 мА 10дбм (10 мВт)
Получение ток 16 18 20 мА
Сна ток 0,3 0,6 2,1 мкА
Рабочая температура-40 20 85 ℃
Рабочая влажность 10 60 90%
Температура хранения-40 20 125 ℃
Pin Нет Pin пункт Pin направление Pin Применение
1 VCC-источник питания 1,8 V ~ 3.6VDC
2 GDO0 вывод информации вывод pin
3 CSN входной чип выбор pin, для запуска SPI связь
4 SCK вход SPI часы pin
5 MOSI вход SPI ввод данных pin
6 выходов MISO/GDO1 SPI вывод данных pin
7 GDO2 вывод информации вывод pin
8 GND-Ground, подключение к источнику питания
9 ANT-антенна
10 GND-Ground, подключение к источнику питания
Область применения:

Чтение счетчика, умный замок, беспроводной контроль Indusrial, датчик температуры/влажности
Посылка включает:

1 x CC1101 433 МГц Беспроводной модуль
